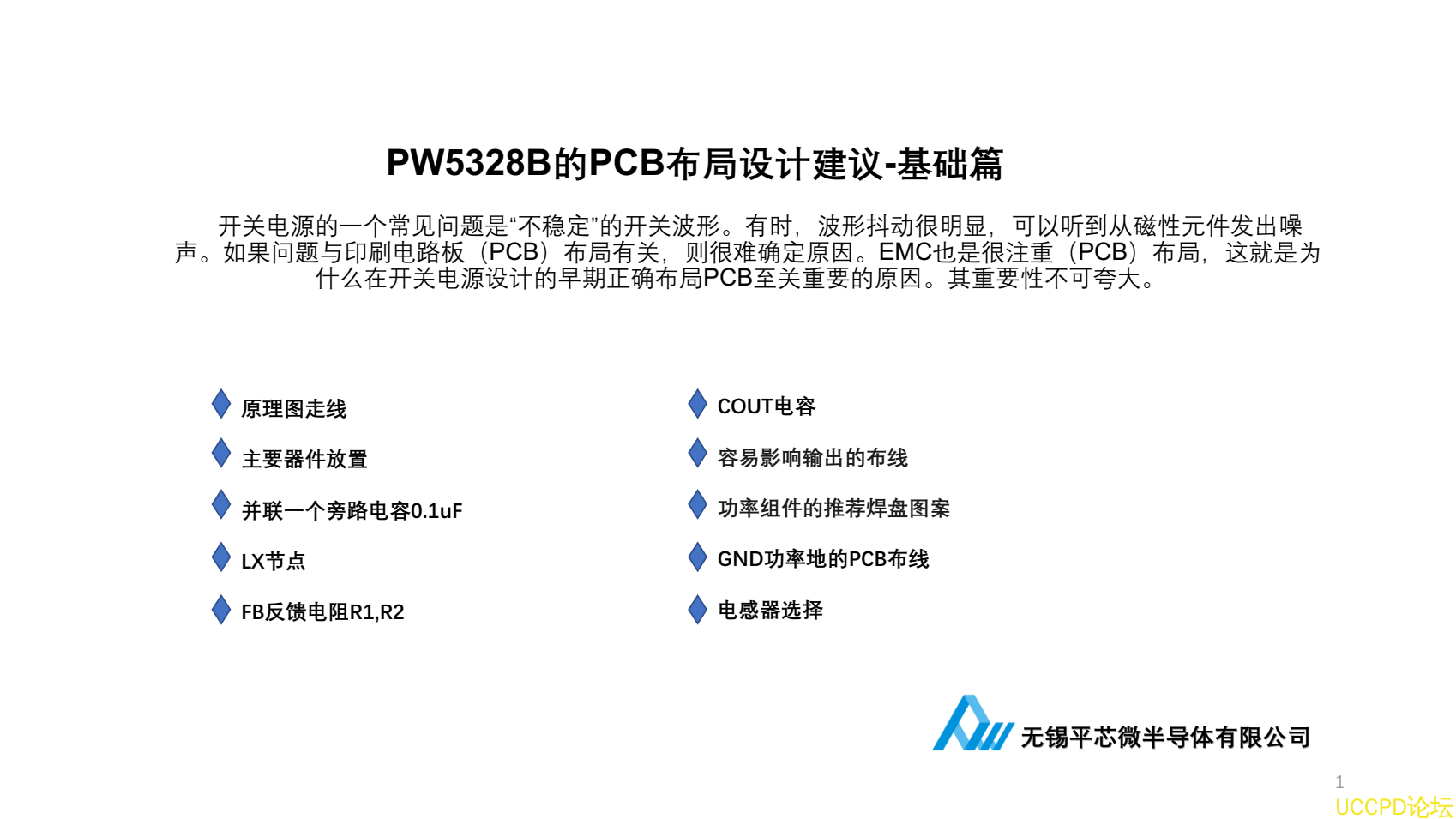

PW5328B     PCB   佈局設計建議   -   基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時,波形抖動很明顯,可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆(
  PCB   )佈局有關,則很難確定原因。    EMC   也是很註重(   PCB   )佈局,這就是爲
什麽在開關電源設計的早期正確佈局
  PCB   至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置
併聯一箇旁路電容0.1uF
LX節點
FB反饋電阻R1,R2
COUT電容
容易影響輸齣的佈線
功率組件的推薦焊盤圖案
GND功率地的PCB佈線

電感器選擇
代理商:深圳市誇剋微科技 鄭先生 :13528458039 QQ 2867714804



概述
PW5328B  是 一 款 恆 定 頻 率 ,   6  引 腳   SOT23  電 流 模 式 陞 壓 轉 換 器 , 適 用 於 小 型 , 低 功 耗 應 用 。   PW5328B  的 開 關 頻 率 爲   1.2MHz
,允許使用高度小於  2mm  的小型低成本電容器和電感器。內部軟啟動可減小浪湧電流併延長電池壽命。
PW5328B  具有在輕負載時自動調製模式的功能。   PW5328B  包括欠壓鎖定, 電流限製和熱過載保護, 以防止在輸齣過載情況
下損壞。
  PW5328B  採用  6  引腳小型  SOT-23  封裝。
特性:
  效率高  97%
  2V    24V      電壓
  1.2MHz  固定開關
  內部  4A  開關    流限製
    調輸    電壓
  內部  補償
        28V        電壓
      脈衝      調
  輕載  模式
  採用  SOT23-6  封裝

原理圖走線
•   良好的佈局設計可優化電源效率,減輕熱應力,最重要的是,可將噪聲以及走線與組件之間的相互作用降至最低。
•   開始進行PCB佈局之前, 一箇好的做法是突齣顯示高電流走線的原理圖走線, 平芯微産品Datasheet的典型應用電路中, 特彆
用瞭显著標示提供給客戶蔘考:
黑色粗線.

主要器件放置
•   開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常, 應首先放置這些組件
(PW5328B芯片, L1, D1, CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬, 以最
小化PCB電感,電阻和電壓降。
•   CIN需要靠近  PW5328B的  VIN引腳  PIN5  ,不建議過孔背麵放置。 COUT  在條件限製時,可過孔背麵放置。
• CIN推薦值22uF, Cout推薦值22uF, D1肖特基二極管根據應用的電壓電流選型,蔘考SS34。
