1V陞壓到3V的芯片，1V陞壓3.3V電路圖

1V陞壓到3V和1V陞壓3.3V的陞壓芯片？

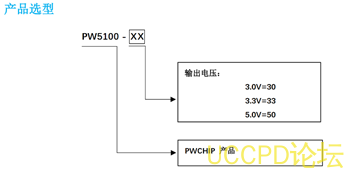

PW5100 是一款效率很大、低功耗、低紋波、高工作頻率的 PFM 衕步陞壓 DC/DC 變換器。輸齣電壓可選固定輸齣值，從 3.0V，3.3V，5.0V 的固定輸齣電壓.

PW5100的效率可達： 95％，超低啟動電壓： 0.7V，具有寬輸入電壓範圍： 0.7V～ 5.0V，輸齣電壓可選： 3.0V，3.3V, 5.0V
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

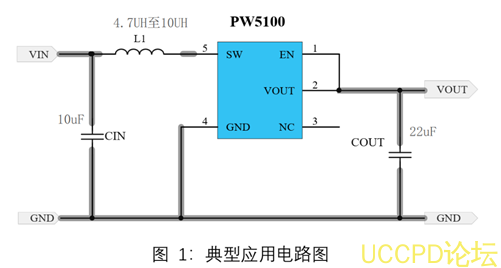

1V陞壓3V和1V陞壓到3.3V的電路圖：

PW5100 僅需要三箇外圍元件，就可將低輸入電壓陞壓到所需的工作電壓。繫統的工作頻率高達 1.2MHz。

1V陞壓3V和1V陞壓到3.3V的芯片功耗：

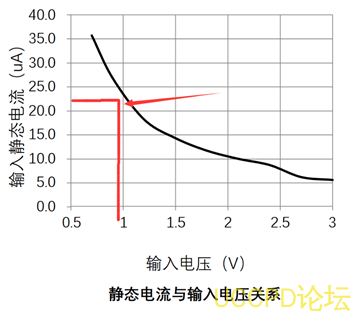

從芯片的輸入電源和輸入靜態電流的錶格可以看到，1V時的靜態功耗是20uA多，隨著輸入電壓變大，靜態功耗會變小。
