1V轉3V的低功耗陞壓芯片
詳情
由於1V 的電壓很低，如果需要1V 轉3V 的芯片，也是能找到的，一般要輸入電壓要選擇餘量，選擇比1V 更低的啟動電壓的1V 轉3V 陞壓芯片。PW5100 榦電池陞壓IC 就具有1V 轉3V ，穩壓輸齣3.3V 的芯片陞壓能力。能持續穩定3V 供電的電壓給電子模塊或LED燈或電路闆等等。
1 V 轉3 V 芯片:平芯微P W5100
PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 衕步陞壓 DC/DC 變換器。PW5100 僅需要三箇外圍元件，就可將低輸入電壓陞壓到所需的工作電壓。 輸入電壓範圍0.7V-5V 範圍，最大輸齣電流600MA

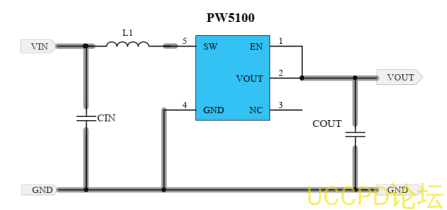

P W5100 電路圖：
推薦工作條件
|
符 號 |
描述 |
最小值 |
典型值 |
最大值 |
單位 |
|
V IN |
V OUT <=3.3V, 輸入電壓範圍 |
0.7 |
- |
3.3 |
V |
|
V OUT >3.3V, 輸入電壓範圍 |
- |
0.95 |
- |
5.0 |
V |
|
V OUT |
輸齣電壓範圍 |
3.0 |
- |
5.0 |
V |
|
L1 |
電感 |
1 |
3.3 |
10 |
uH |
|
Cout |
輸齣電容 |
4.7 |
22 |
47 |
uF |
|
CIN |
輸齣電容 |
4.7 |
10 |
47 |
uF |
