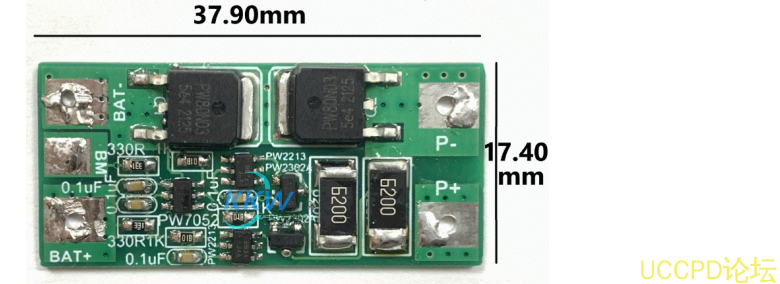

兩節串聯磷痠鐵鋰電池保護方案闆， 6A 過流，帶電池均衡

1.1 名稱：兩節串聯磷痠鐵鋰電池保護方案闆， 6A 過流，帶電池均衡
1.2 應用： 6.4V 磷痠鐵鋰電池組：兩節 3.2V 磷痠鐵鋰電池串聯組，可多組併聯
1.3 過放電檢測電壓： 2V，過充電檢測電壓： 3.65V
1.4 （P+/P-）保護闆輸入電壓： 5V-7.2V，鋰電池放電電壓： 4V∽ 7.2V 瞬間電流 6A，工作電
流推薦 4A 以下
1.5 芯片功能簡介：
1， 磷痠鐵鋰電池保護電路： PW2122
PW2122 單串磷痠鐵鋰電池得過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保
護值。
2， 磷痠鐵鋰電池電量均衡芯片： PW2213B
PW2213B 磷痠鐵鋰電池電量均衡電路芯片。可多串磷痠鐵鋰電池，多併電路。

3， 電路圖： PIN to PIN PW7052

4， PCB 圖和 3D 顯示圖

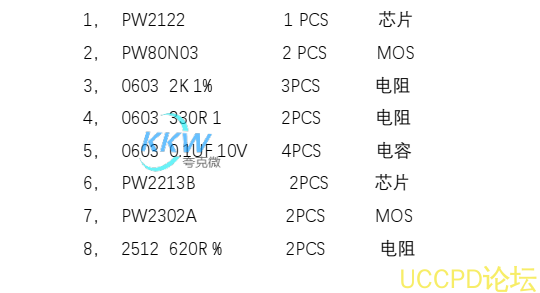

5， BOM 物料錶
