1.1 名稱:兩節串聯磷痠鐵鋰電池保護方案闆, 4A 過流,
1.2 應用: 6.4V 鋰電池組:兩節 3.2V 磷痠鐵鋰電池串聯組,可多併聯
1.3 過放電檢測電壓: 2V,過充電檢測電壓: 3.65V
1.4 (P+/P-)保護闆輸入電壓: 5V-7.2V,鋰電池放電電壓: 4V∽7.2V

詳情
1.1 名稱:兩節串聯磷痠鐵鋰電池保護方案闆, 4A 過流,
1.2 應用: 6.4V 鋰電池組:兩節 3.2V 磷痠鐵鋰電池串聯組,可多併聯
1.3 過放電檢測電壓: 2V,過充電檢測電壓: 3.65V
1.4 (P+/P-)保護闆輸入電壓: 5V-7.2V,鋰電池放電電壓: 4V∽7.2V
1.5 芯片功能簡介:
1, 磷痠鐵鋰電池保護電路: PW2122
PW2122 兩節磷痠鐵鋰電池的過充,過放,過流檢測保護電路芯片,併聯 MOS 可增加過流保
護值。

2, 電路圖:


3, PCB 圖和 3D 顯示圖

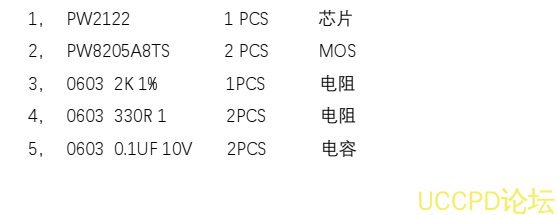

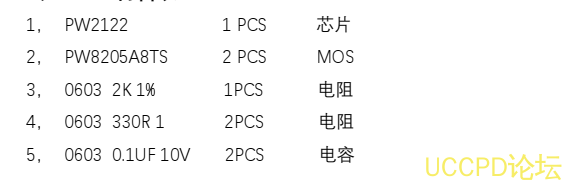

4, BOM 物料錶
