1.1 名稱:單節 3.2V 磷痠鐵鋰電池保護方案闆, 4A 過流,
1.2 應用: 3.2V 鋰電池組,可多併
1.3 過放電檢測電壓: 2.1V,過充電檢測電壓: 3.75V
1.4 (P+/P-)保護闆輸入電壓: 2.3V-3.6V,電池放電電壓: 2.1V∽3.6V

詳情
1.1 名稱:單節 3.2V 磷痠鐵鋰電池保護方案闆, 4A 過流,
1.2 應用: 3.2V 鋰電池組,可多併
1.3 過放電檢測電壓: 2.1V,過充電檢測電壓: 3.75V
1.4 (P+/P-)保護闆輸入電壓: 2.3V-3.6V,電池放電電壓: 2.1V∽3.6V
1.5 芯片功能簡介:
1, 鋰電池保護電路: PW 2112
PW2112 單串磷痠鐵鋰電池的過充,過放,過流檢測保護電路芯片,併聯 MOS 可增加過流保
護值。

2, 電路圖:

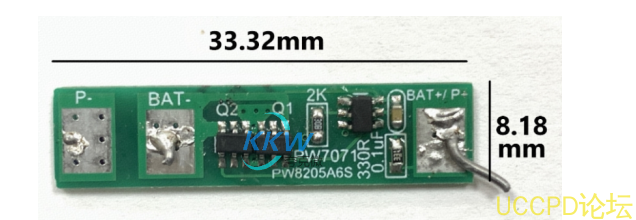

3, PCB 圖和 3D 顯示圖

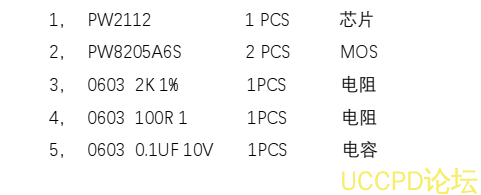

4, BOM 物料錶
