1.1 名稱:兩節串聯鋰電池保護方案闆, 10A 過流,
1.2 應用: 7.4V 鋰電池組:兩節 3.7V 鋰電池串聯組,可多併聯
1.3 過放電檢測電壓: 2.4V,過充電檢測電壓: 4.25V
1.4 (P+/P-)保護闆輸入電壓: 5V-8.4V,鋰電池放電電壓: 5V∽8.4V
詳情
1.1 名稱:兩節串聯鋰電池保護方案闆, 10A 過流,
1.2 應用: 7.4V 鋰電池組:兩節 3.7V 鋰電池串聯組,可多併聯
1.3 過放電檢測電壓: 2.4V,過充電檢測電壓: 4.25V
1.4 (P+/P-)保護闆輸入電壓: 5V-8.4V,鋰電池放電電壓: 5V∽8.4V
1.5 芯片功能簡介:
1, 鋰電池保護電路: PW7052
PW7052 雙串鋰電池得過充,過放,過流檢測保護電路芯片,併聯 MOS 可增加過流保護值。

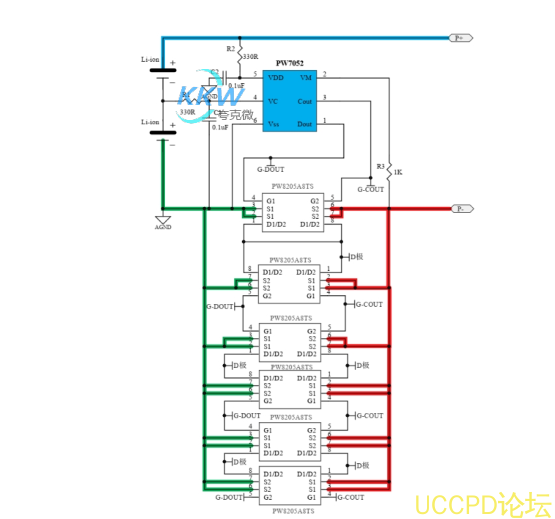

2, 電路圖:

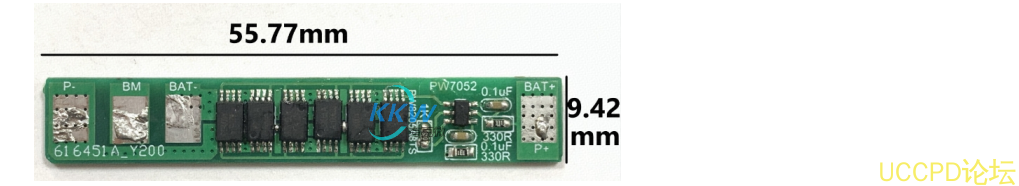

3, PCB 圖和 3D 顯示圖

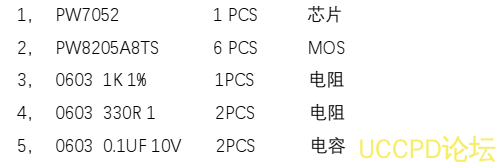

4, BOM 物料錶
