五節串聯鋰電池保護方案闆， 20A 過流，帶電池均衡電路

1 電路闆 PCB 描述：
1.1 名稱：五節串聯鋰電池保護方案闆， 20A 過流，帶電池均衡電路
1.2 應用： 18.5V 鋰電池組：五串 3.7V 鋰電池串聯組，可多組併聯
1.3 過放電檢測電壓： 2.4V（單箇鋰電池） ，過充電檢測電壓： 4.28V（單箇鋰電池）
1.4 （P+/P-）保護闆輸入電壓： 15V-21V， 21V 充滿；
五串鋰電池組放電電壓： 12V∽21V。 瞬間電流 20A，工作電流推薦 10A 以下
1.5 均衡電路：被動均衡
1.6 芯片功能簡介：
1，鋰電池保護電路： PW1116
PW1116 五串鋰電池得過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保護值。
2， 鋰電池電量均衡芯片： PW2213
PW2213 鋰電池電量均衡電路芯片。可多串鋰電池，多併電路。

2，電路圖：

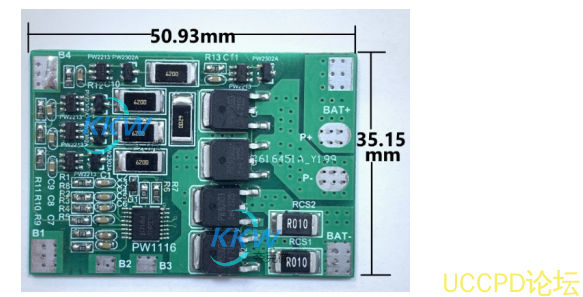

3， PCB 圖和 3D 顯示圖

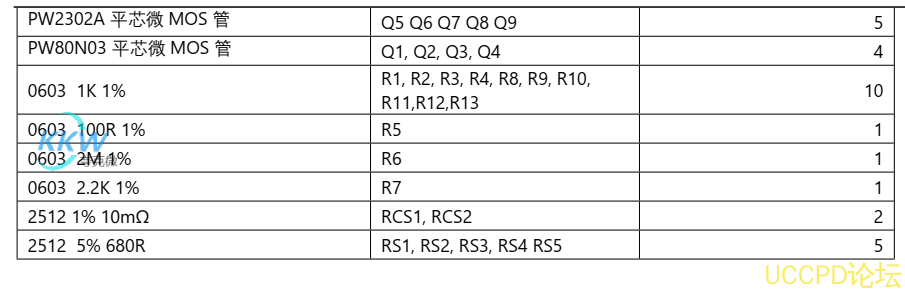

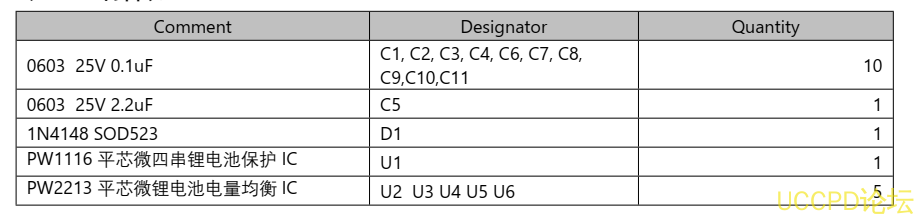

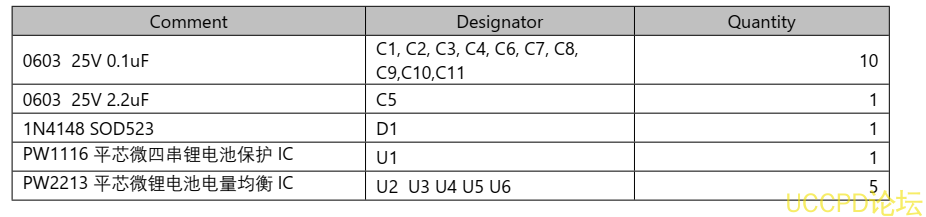

4， BOM 物料錶
