1.1 名稱: 5V 輸入 USB 限流芯片模闆 PW1503, 1A-3A 溫度低,輸齣短路保護
1.2 應用: USB 充電産品, 5V 供電電源
1.3 輸入電壓範圍 2.5V-5.5V,輸齣≈輸入(內阻有壓差,電流越大內阻導緻的壓差也增加)
1.4 限流設置:按箭頭符號,把對應的 R1,R2,R3 一箇電阻和焊盤短接,其他 2 箇電阻不短接

詳情
1.1 名稱: 5V 輸入 USB 限流芯片模闆 PW1503, 1A-3A 溫度低,輸齣短路保護
1.2 應用: USB 充電産品, 5V 供電電源
1.3 輸入電壓範圍 2.5V-5.5V,輸齣≈輸入(內阻有壓差,電流越大內阻導緻的壓差也增加)
1.4 限流設置:按箭頭符號,把對應的 R1,R2,R3 一箇電阻和焊盤短接,其他 2 箇電阻不短接
1.5 芯片功能簡介:
1, 5V 限流芯片: PW 1503
PW1503 是一款限流芯片,可達 1-3A 限流,適用於 5V 輸入限流應用。

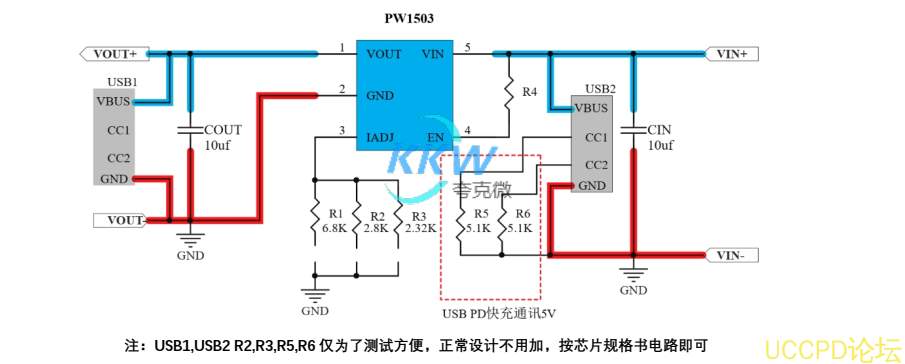

2, 電路圖:

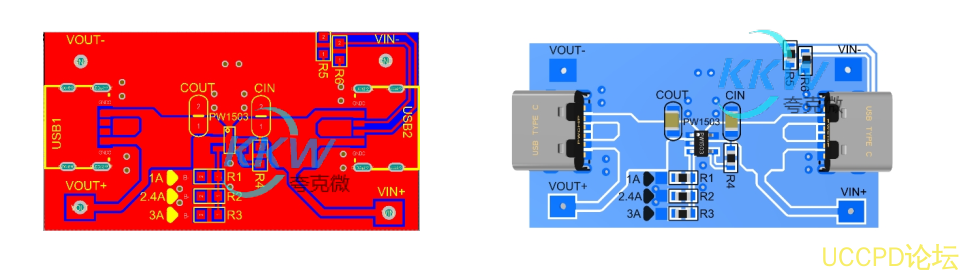

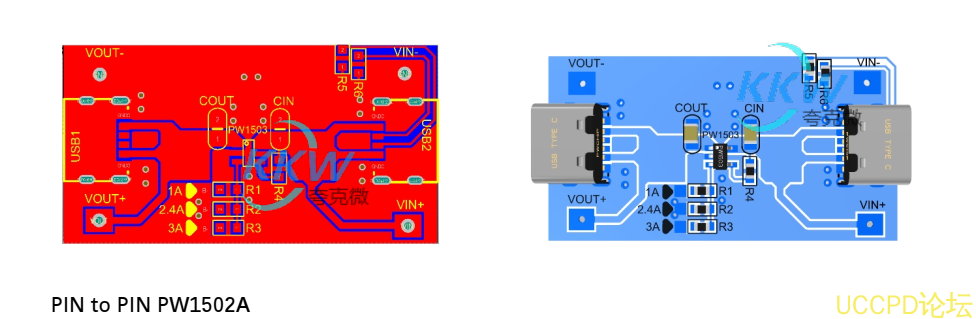

3, PCB 圖和 3D 顯示圖

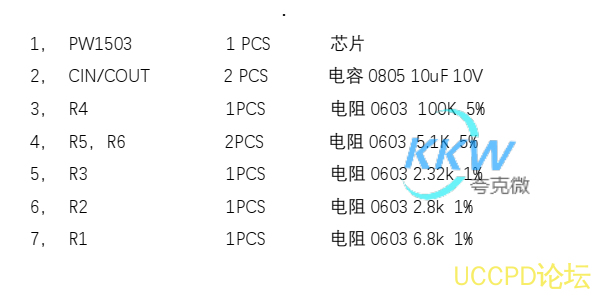

4, BOM 物料錶
