1, 電路闆 PCB 描述:
1.1 名稱:
鋰電池陞壓 3.3V2.4A,電路闆
1.2 應用:陞降壓電壓轉換闆
1.3 VIN 輸入電壓:
3V-4.2V
1.4 VOUT 輸齣電壓: 3.3V2.4A
詳情
1, 電路闆 PCB 描述:
1.1 名稱:
鋰電池陞壓 3.3V2.4A,電路闆
1.2 應用:陞降壓電壓轉換闆
1.3 VIN 輸入電壓:
3V-4.2V
1.4 VOUT 輸齣電壓: 3.3V2.4A
1.5 芯片功能簡介:
1, 陞壓電源芯片: PW6276
PW6276 是一顆高效衕步陞壓轉換芯片, 內部集成低阻抗功率 MOS.
2,降壓電源芯片: PW 2163
PW2163 輸入電壓
4.5V~ 18V, 可通過 R1,R2 設置恆壓輸齣電壓值, 電流可高達 3A, 封裝 SOT23-6。

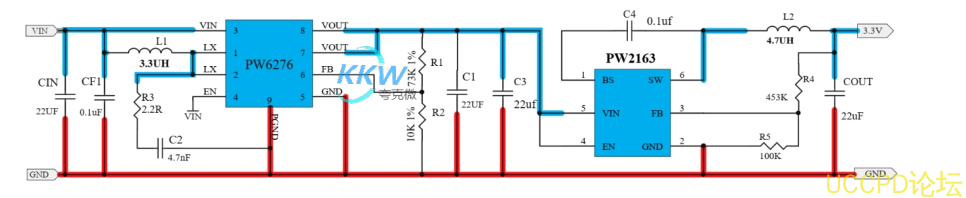

2,電路圖:

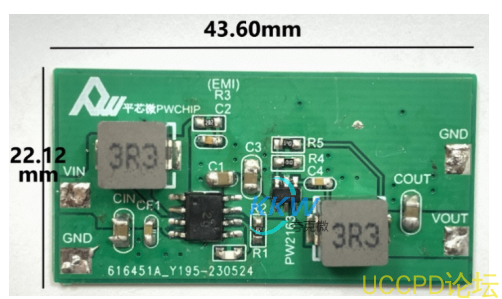

3, PCB 圖和 3D 顯示圖

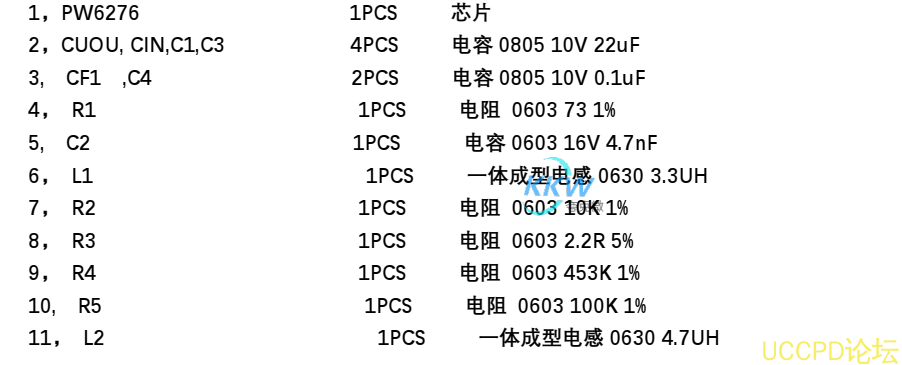

4, BOM 物料錶
