5V-12V2A 快充 PD 給兩節鋰電池充電和放電 5V2.4A 和保護闆方案

1 電路闆 PCB 描述：
1.1 名稱： 5V-12V2A 快充 PD 給兩節鋰電池充電和放電 5V2.4A 和保護闆方案
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串 3.7V 鋰電池組可多併，充滿 8.4V
1.4 輸入電壓： 5V-12V Max 輸入電流： 2A（充電亮燈，充滿轉燈，不接電池是閃燈）
1.5 輸齣電壓電流： 5V2.4A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4000
PW4000 是 1 節-4 節鋰電池充電管理芯片，可達 3A 充電電流，支持陞降壓能力。
2， USB C 口 PD 快充協議芯片： PW6603
PW6603 是 PD 快充協議芯片， SINK 端，負責協議通訊 PD 充電器使輸齣其指定的電壓。
3， A 鋰電池保護電路： PW7052
PW7052 兩串鋰電池的過充，過放，過流檢測保護電路芯片，併聯 MOS 可增加過流保護值
4，鋰電池輸齣電路： PW2163
PW2163 DC-DC 降壓恆壓芯片，輸入 4.5V-18V，可調恆壓輸齣， ，輸齣可達 5A3A 電流。

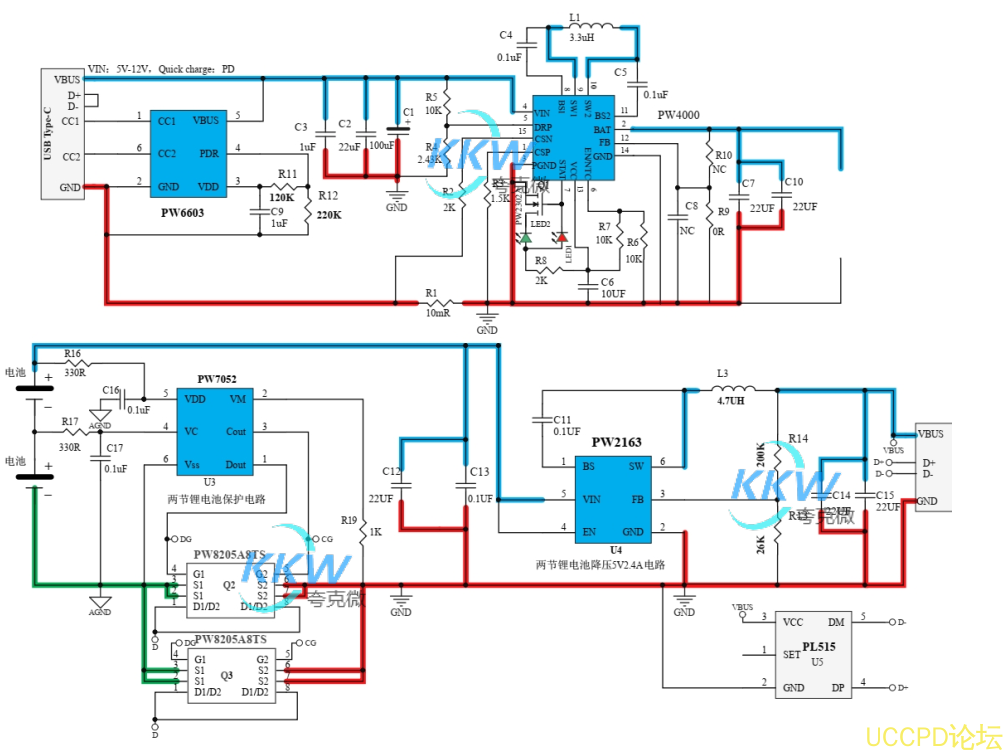

2， 電路圖：

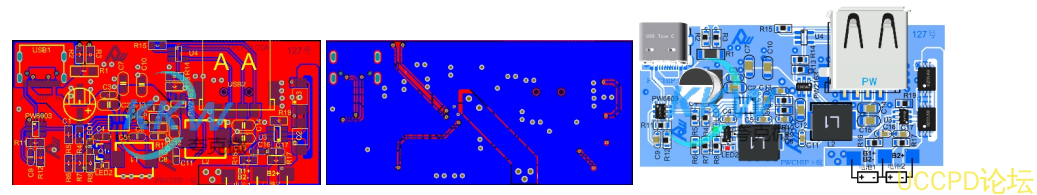

3， PCB 圖和 3D 顯示圖

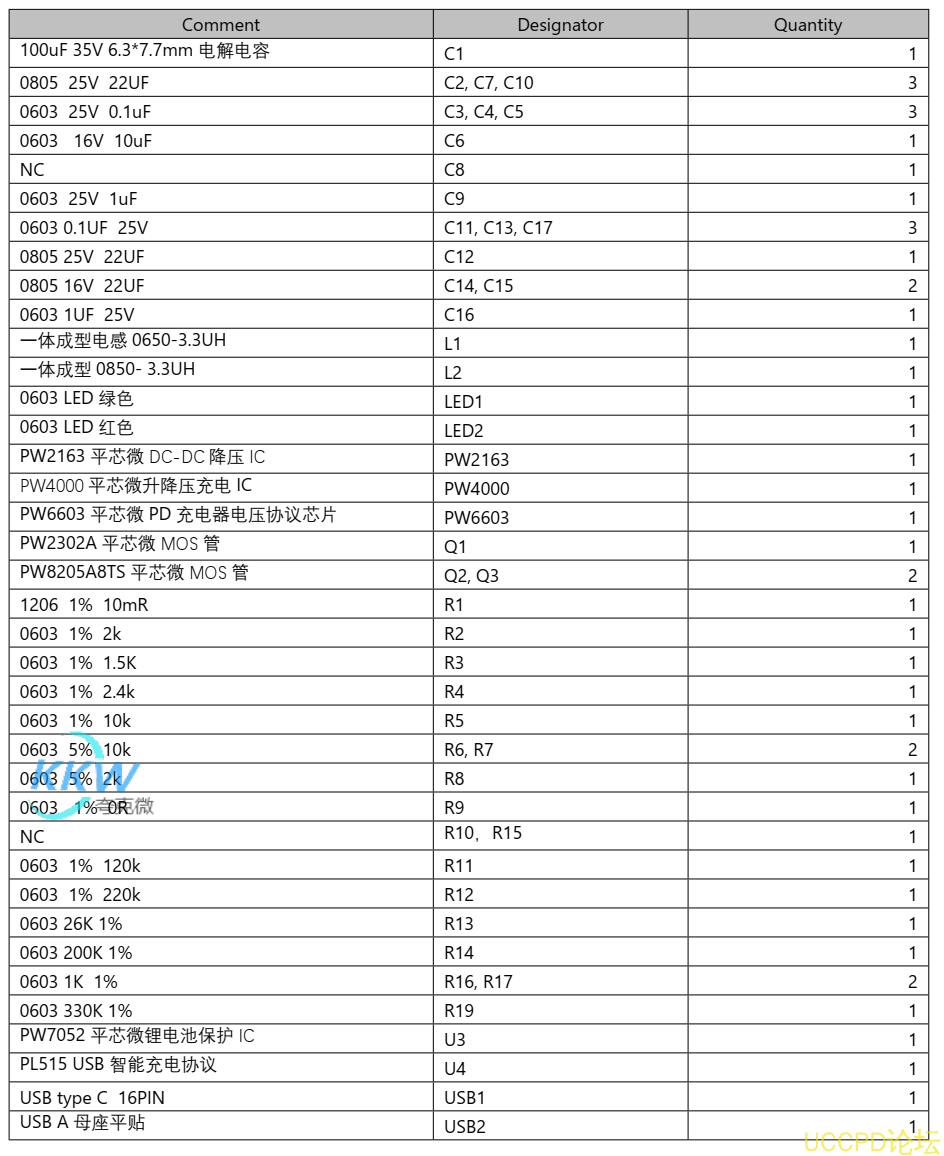

4， BOM 物料錶
