兩節串聯鋰電池充放電闆,5V2A 輸入充電和陞壓輸齣 12V2A

1 電路闆 PCB 描述：
1.1 名稱：兩節串聯鋰電池充放電闆,5V2A 輸入充電和陞壓輸齣 12V2A
1.2 應用：便捷充電設備等
1.3 電池組： 7.4V 鋰電池組，兩串 3.7V 鋰電池組，可多組併， 充滿 8.4V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB2）： 12V2A (常規 1.5A)

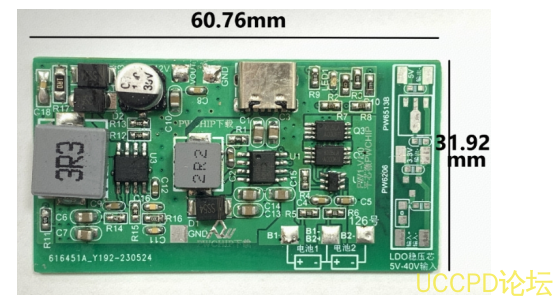

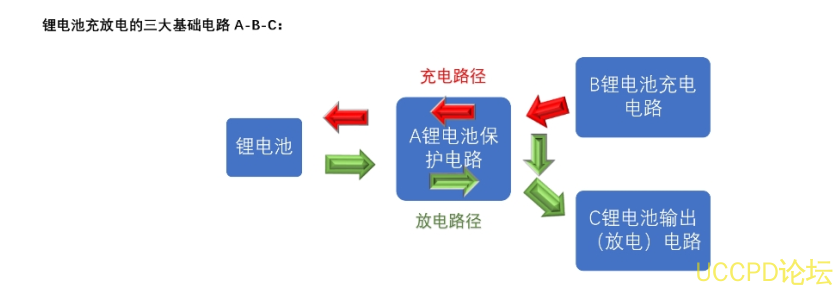

1.6 芯片功能簡介：
1， B 鋰電池充電電路： PW4584
PW4584 鋰電池充電管理芯片，內置 MOS，可達輸齣 8.4V 1A 充電， 支持 5V 輸入陞壓兩串鋰電
池充電。
2， A 鋰電池保護電路： PW7052
PW7052 兩串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
3， 鋰電池輸齣電路： PW5012

PW5012 DC-DC 陞壓恆壓芯片， 輸入 2.7V-12V， 可調恆壓 3V-15V 輸齣， ， 輸齣可達 3A 電流

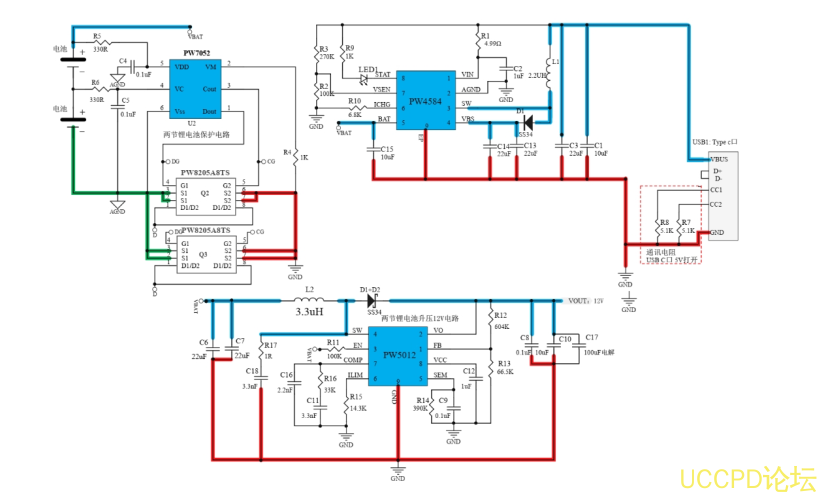

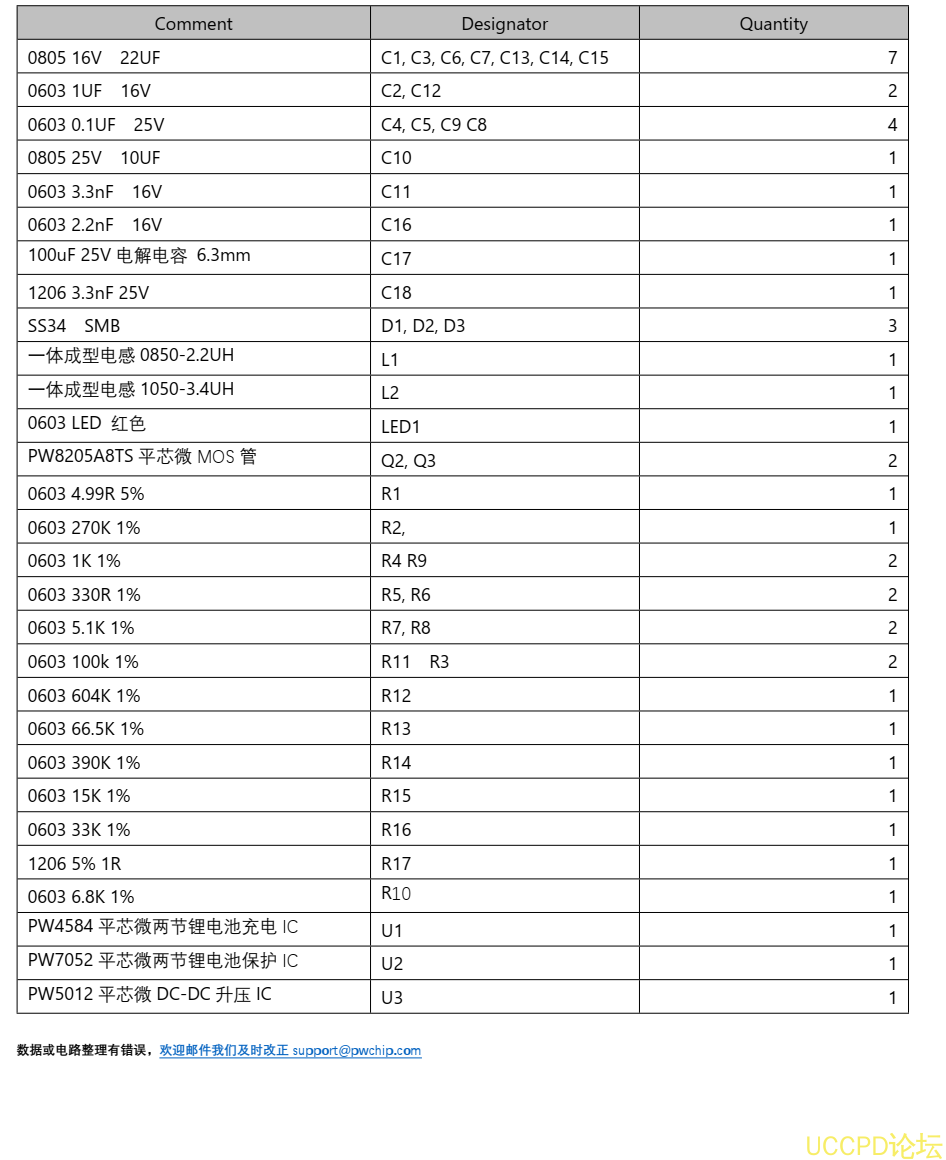

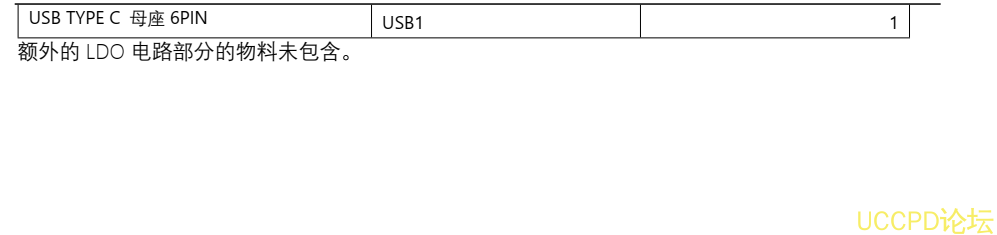

2， 電路圖：
