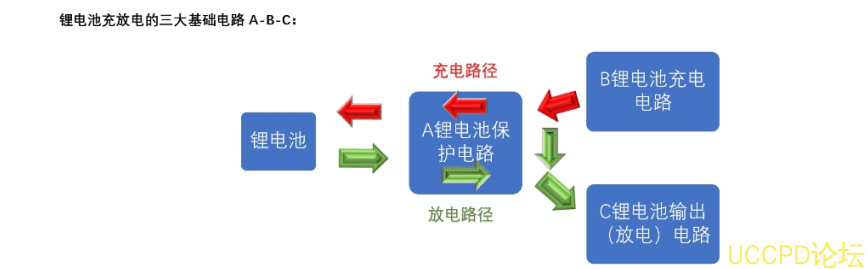

1, B 鋰電池充電電路: PW4040
PW4040 鋰電池多節充電管理芯片, 外置 MOS, 可達 3A 充電電流, 5V 陞壓四串鋰電池充電。
2, A 鋰電池保護電路: PW1116
PW1116 四串鋰電池得過充,過放,過流檢測保護電路芯片, 併聯 MOS 可增加過流保護值
3, 鋰電池輸齣電路: PW2163
PW2163 DC-DC 降壓恆壓芯片, 輸入 4.5V-18V,可調恆壓輸齣電壓值, 輸齣可達 3A 電流。
4, PD 快充電壓輸齣芯片:PW6603
PW6603 是顆 USB PD 快充協議的 sink 端芯片, 可使 PD 快充充電器輸齣想要的電壓
詳情
1 電路闆 PCB 描述:
1.1 名稱:四節串聯鋰電池充放電闆,5V-9V2A 快充 PD 輸入和輸齣 5V2.4A
1.2 應用:便捷充電設備等
1.3 電池組: 14.8V 鋰電池組,四串多併, 充滿 16.8V
1.4 輸入(USB1): 5V2A (充電亮燈,充滿轉燈, ) ,
1.5 輸齣(USB2): 5V2.4A
1.6 芯片功能簡介:
1, B 鋰電池充電電路: PW4040
PW4040 鋰電池多節充電管理芯片, 外置 MOS, 可達 3A 充電電流, 5V 陞壓四串鋰電池充電。
2, A 鋰電池保護電路: PW1116
PW1116 四串鋰電池得過充,過放,過流檢測保護電路芯片, 併聯 MOS 可增加過流保護值
3, 鋰電池輸齣電路: PW2163
PW2163 DC-DC 降壓恆壓芯片, 輸入 4.5V-18V,可調恆壓輸齣電壓值, 輸齣可達 3A 電流。
4, PD 快充電壓輸齣芯片:PW6603

PW6603 是顆 USB PD 快充協議的 sink 端芯片, 可使 PD 快充充電器輸齣想要的電壓

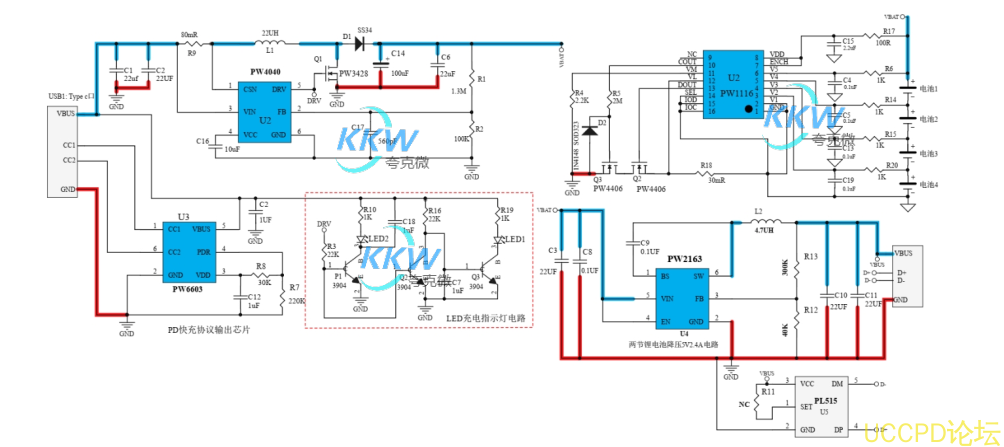

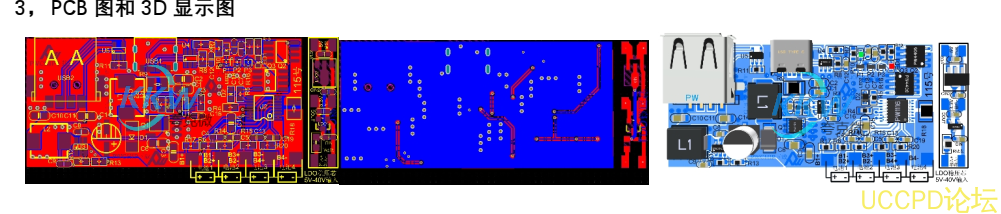

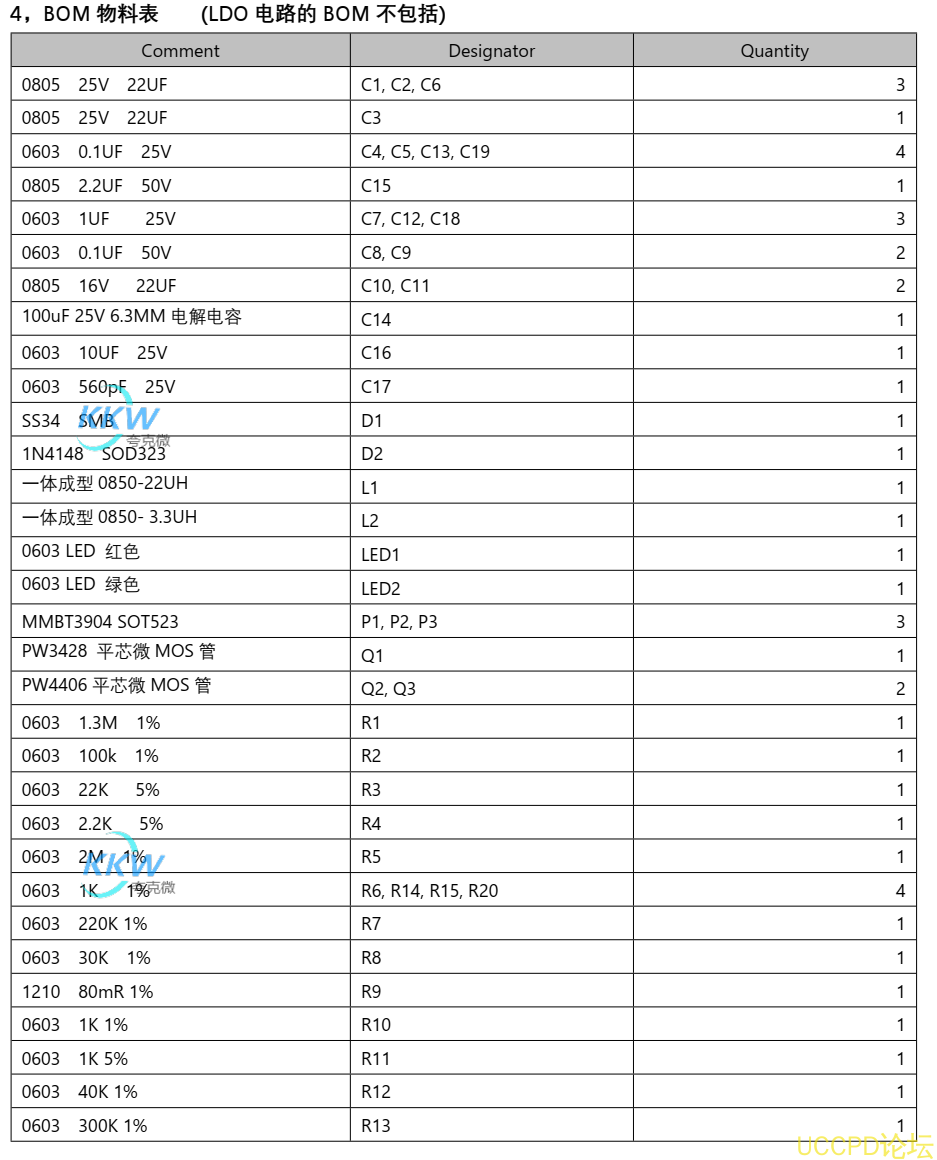

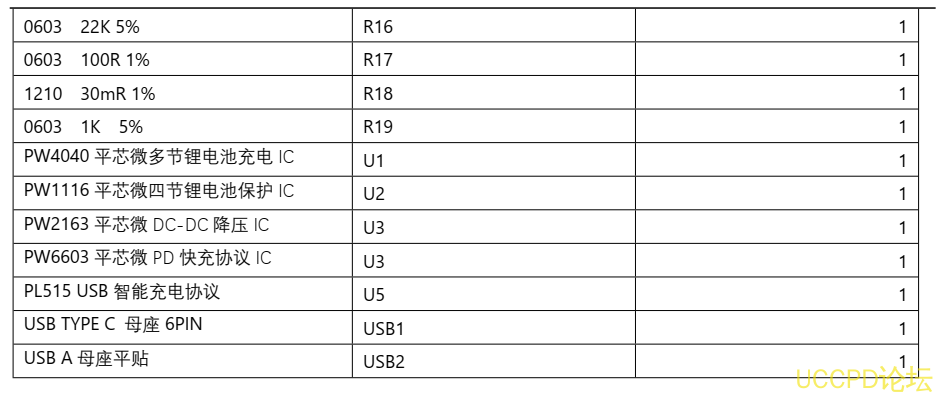

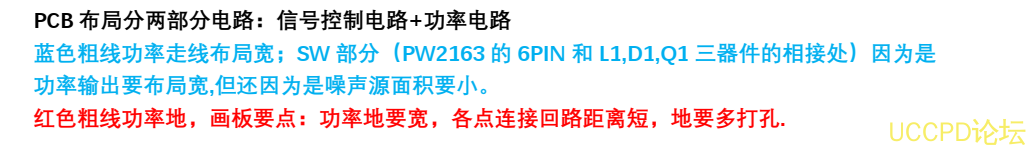

2, 電路圖:
