四節串聯鋰電池充放電闆,5V2A 輸入和輸齣 5V2.4A，

1 電路闆 PCB 描述：
1.1 名稱：四節串聯鋰電池充放電闆,5V2A 輸入和輸齣 5V2.4A，
1.2 應用：便捷充電設備等
1.3 電池組： 14.8V 鋰電池組，四串多併， 充滿 16.8V
1.4 輸入（USB1）： 5V2A （充電亮燈，充滿轉燈，無電池閃燈） ，
1.5 輸齣（USB2）： 5V2.4A

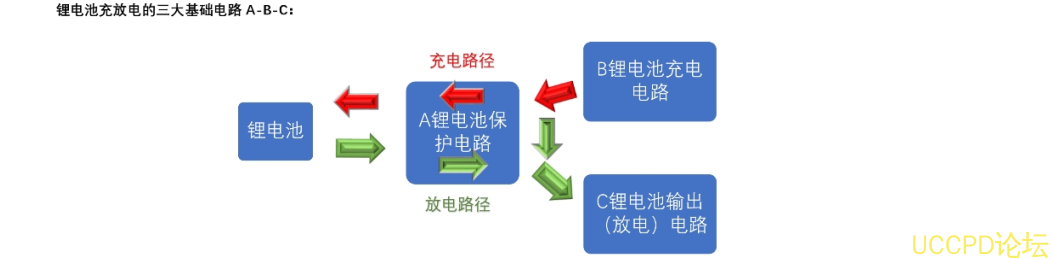

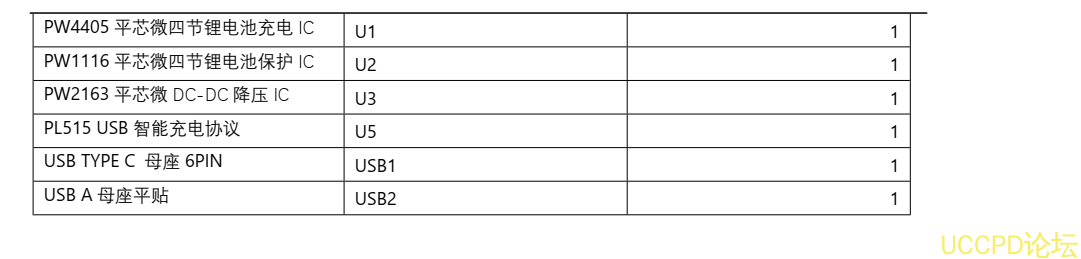

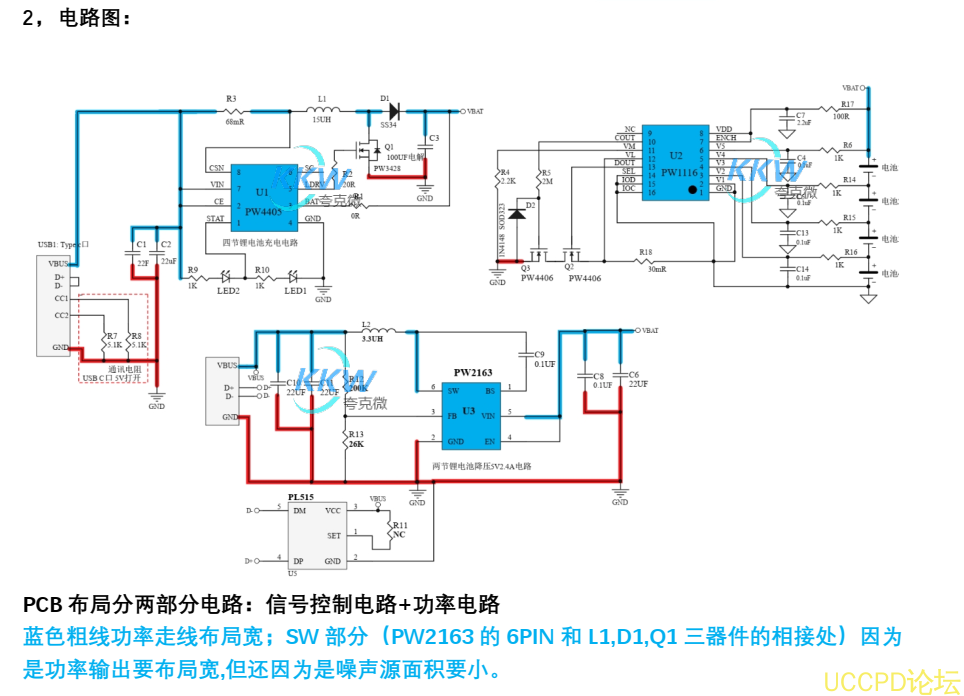

1.6 芯片功能簡介：
1， B 鋰電池充電電路： PW4405
PW4405 鋰電池充電管理芯片， 外置 MOS， 可達 2A 充電電流， 5V 陞壓四串鋰電池充電。
2， A 鋰電池保護電路： PW1116
PW1116 三串鋰電池得過充，過放，過流檢測保護電路芯片， 併聯 MOS 可增加過流保護值
3， 鋰電池輸齣電路： PW2163

PW2163 DC-DC 降壓恆壓芯片， 輸入 4.5V-18V，可調恆壓輸齣電壓值， 輸齣可達 3A 電流。
