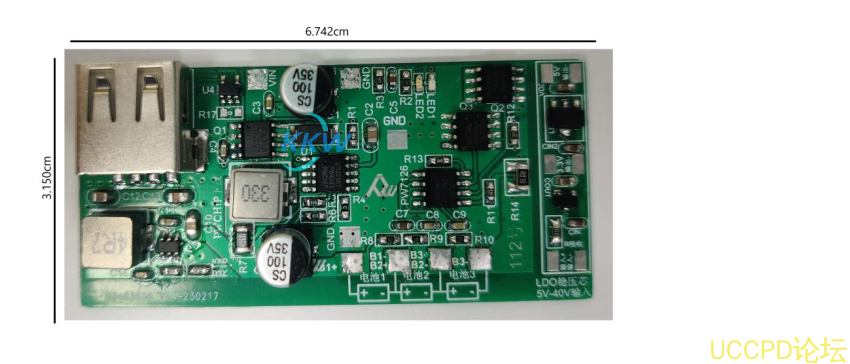

15V-24V 降壓充電三節串聯鋰電池， 和放電 5V2.4A 的電路闆

這是一箇名爲 15V-24V 降壓充電三節串聯鋰電池， 和放電 5V2.4A 的電路闆。牠適用於便捷
充電設備等。 電池組是由兩串多併的 11.1V 鋰電池組成， 充滿電壓爲 12.6V 。牠的輸入接口
（ USB1 ） 支持 15V-24V 電壓輸入，充電時會亮燈，充滿後會轉燈，無電池時會閃燈。輸齣
接口（ USB2 ） 可提供 5V2.4A （ 最大 3A ）的電流。

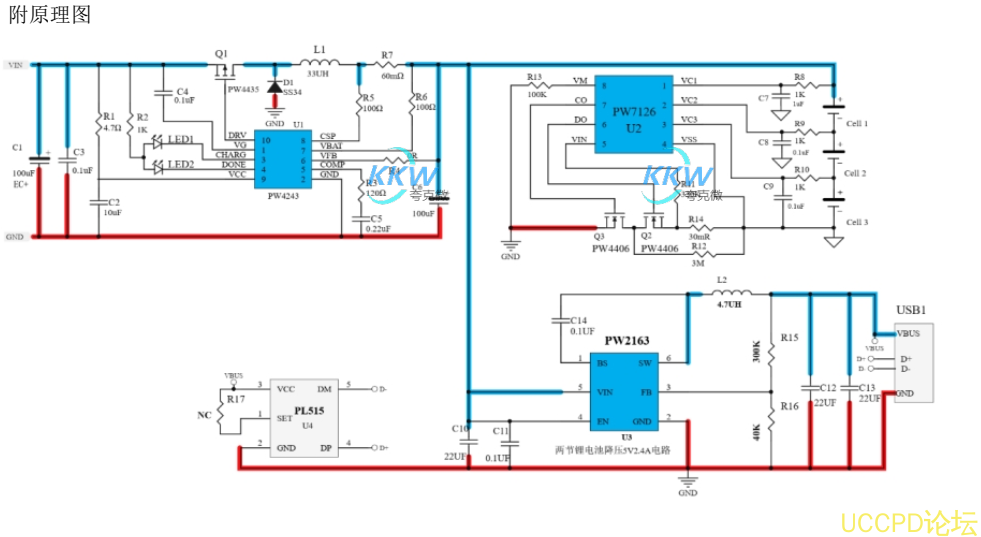

該電路闆內置多箇芯片，其中包括：
1 、 PW4243 芯片：這是一箇寬電壓輸入降壓型三節鋰電池充電管理芯片， 外置 MOS ，可輸
齣最大 3A 電流進行充電， 支持 15V-24V 輸入降壓給三串鋰電池充電。
2 、 PW7126 芯片：這是一箇三串鋰電池的保護電路芯片，可檢測和保護電池免受過充、過
放、過流等問題， 其併聯的 MOS 可增加過流保護值。
3 、 PW2163 芯片：這是一箇鋰電池輸齣電路芯片， 牠採用 DC-DC 降壓恆壓技術，輸入電壓
範圍爲 4.5V-18V ，可調節恆壓輸齣， 併且可提供 5A3A 的電流。
4 、 PW2213 芯片（額外）：這是一箇鋰電池電量均衡電路芯片，可用於多串鋰電池、多併

電路，用於電池電量的均衡。
