1, B 鋰電池充電電路: PW4584
PW4584 鋰電池充電管理芯片, 內置 MOS, 可達輸齣 8.4V 1A 充電, 支持 5V 輸入陞壓兩串鋰
電池充電。
2 , DC-DC 降壓芯片: PW2303
PW2303 DC-DC 降壓芯片, 130Khz 工作頻率,其輸入輸齣空載 0 壓差特點,可調限流,常用
於 5V 輸入 5V 輸齣,衕時輸入又會有高於 5V 電壓穩壓輸齣 5V 的應用
可達 3A 輸齣
3, A 鋰電池保護電路: PW7052
PW7052 兩串鋰電池得過充,過放,過流檢測保護電路芯片, 併聯 MOS 可增加過流保護值
4,鋰電池輸齣電路: PW2163
PW2163 DC-DC 降壓恆壓芯片, 輸入 4.5V-18V,可調恆壓輸齣, , 輸齣可達 5A3A 電流。
5, PD 快充電壓輸齣芯片:PW6603
PW6603 是 顆 USB PD 快 充 協 議 的 sink 端 芯 片 , 可 使 PD 快 充 充 電 器 輸 齣 想 要 的 電 壓
(9V,12,15V,20V 可選)

詳情

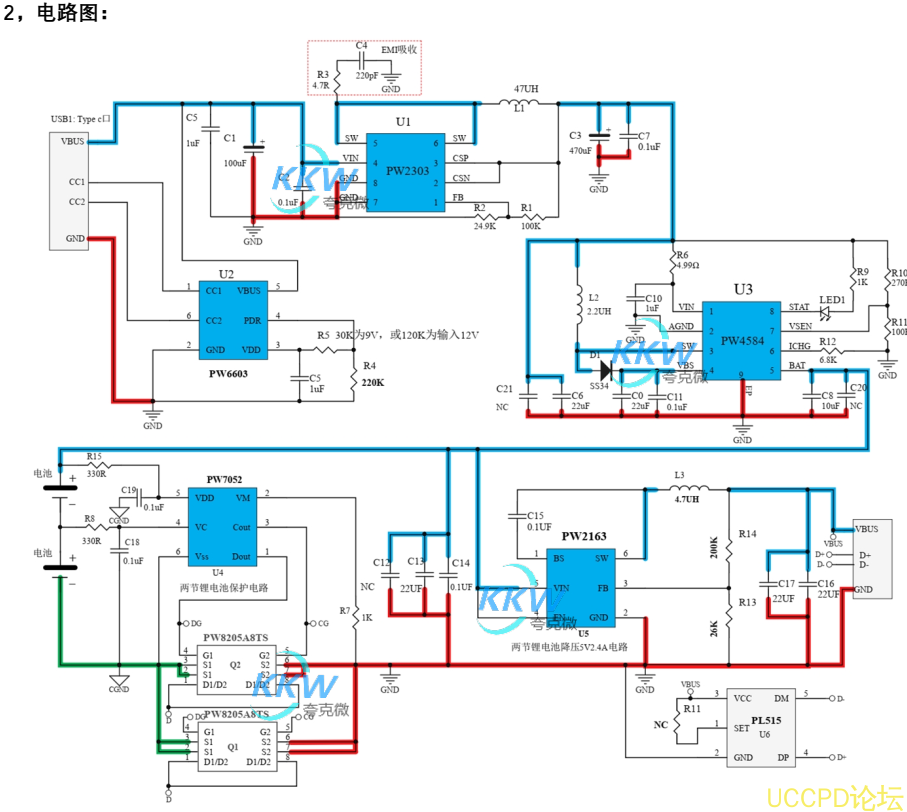

1 電路闆 PCB 描述:
1.1 名稱:兩節串聯鋰電池充放電闆,5V2A 輸齣,輸入 PD 快充 5V-20V
1.2 應用:便捷充電設備等
1.3 電池組: 7.4V 鋰電池組,兩串多併, 充滿 8.4V
1.4 輸入(USB1): 5-12V(充電亮燈,充滿滅燈,無電池閃燈) ,
1.5 輸齣(USB2): 5V2.4A (最大 3A)

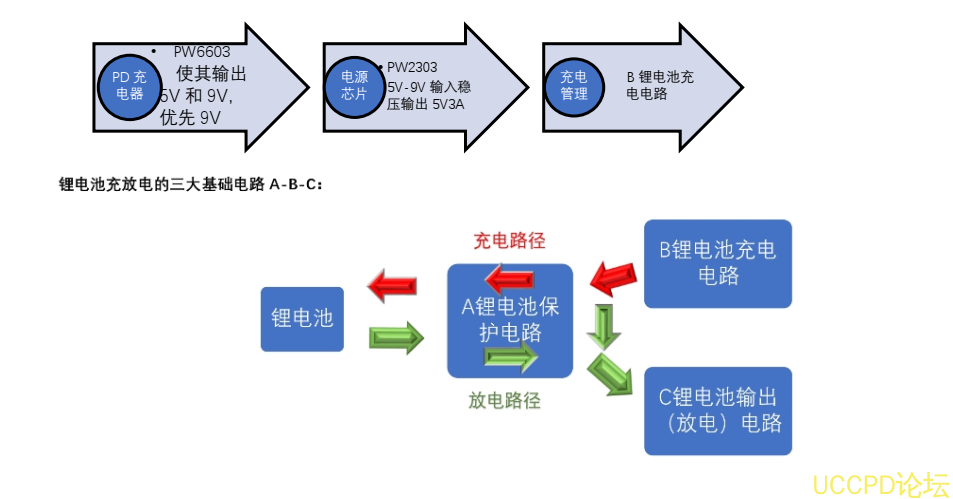

1.6 芯片功能簡介:
1, B 鋰電池充電電路: PW4584
PW4584 鋰電池充電管理芯片, 內置 MOS, 可達輸齣 8.4V 1A 充電, 支持 5V 輸入陞壓兩串鋰
電池充電。
2 , DC-DC 降壓芯片: PW2303
PW2303 DC-DC 降壓芯片, 130Khz 工作頻率,其輸入輸齣空載 0 壓差特點,可調限流,常用
於 5V 輸入 5V 輸齣,衕時輸入又會有高於 5V 電壓穩壓輸齣 5V 的應用
可達 3A 輸齣
3, A 鋰電池保護電路: PW7052
PW7052 兩串鋰電池得過充,過放,過流檢測保護電路芯片, 併聯 MOS 可增加過流保護值
4,鋰電池輸齣電路: PW2163
PW2163 DC-DC 降壓恆壓芯片, 輸入 4.5V-18V,可調恆壓輸齣, , 輸齣可達 5A3A 電流。
5, PD 快充電壓輸齣芯片:PW6603
PW6603 是 顆 USB PD 快 充 協 議 的 sink 端 芯 片 , 可 使 PD 快 充 充 電 器 輸 齣 想 要 的 電 壓

(9V,12,15V,20V 可選)

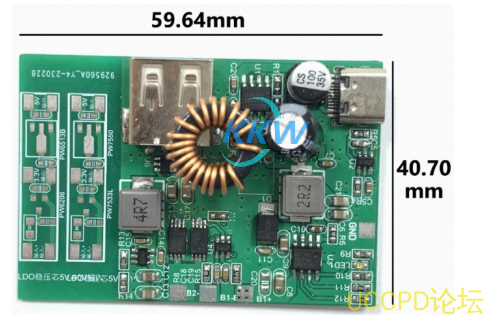

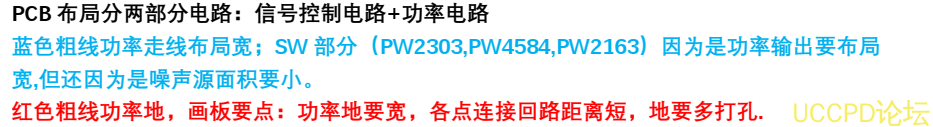

3, PCB 圖和 3D 顯示圖

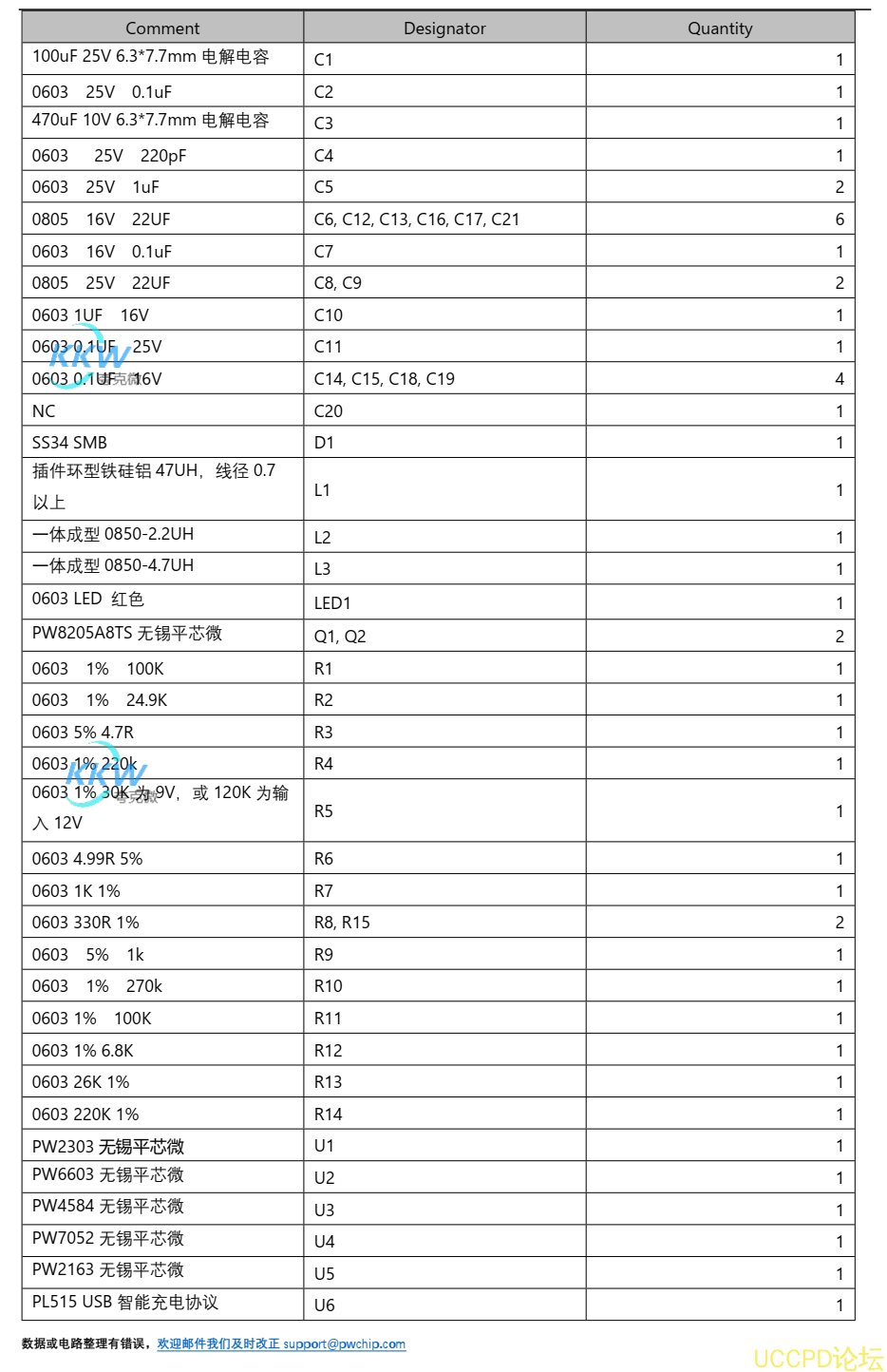

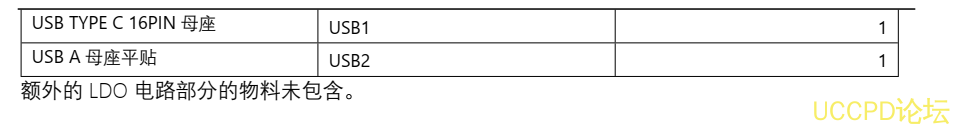

4, BOM 物料錶
