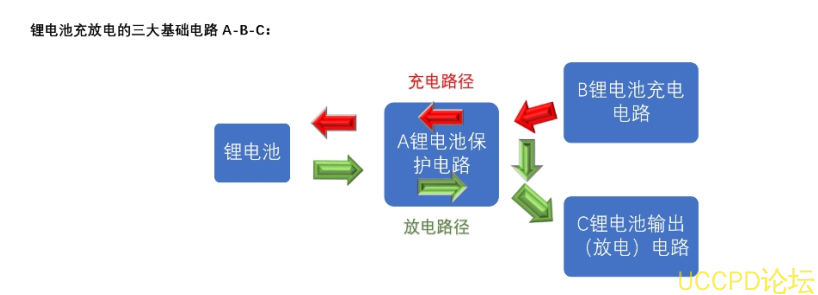

1, B 鋰電池充電電路: PW4584
PW4584 鋰電池充電管理芯片, 內置 MOS, 可達輸齣 8.4V 1A 充電, 支持 5V 輸入陞壓兩串鋰
電池充電。
2, A 鋰電池保護電路: PW7052
PW7052 兩串鋰電池得過充,過放,過流檢測保護電路芯片, 併聯 MOS 可增加過流保護值
3, 鋰電池輸齣電路: PW2163
PW2163 DC-DC 降壓恆壓芯片, 輸入 4.5V-18V,可調恆壓輸齣, , 輸齣可達 5A3A 電流。
4, 輸入過壓保護閾值電路: PW2609A
PW2609A 是 USB 輸入過壓保護芯片芯片,輸入過壓可調閾值關閉, 36V 得輸入高耐壓,
作用: 1,誤插高壓保護, 2, USB 熱拔插尖峰保護, 3,快充充電器損壞異常高壓保護

詳情
1 電路闆 PCB 描述:
1.1 名稱:兩節串聯鋰電池充放電闆,5V2A 輸入和輸齣, 輸入抗 36V 保護
1.2 應用:便捷充電設備等
1.3 電池組: 7.4V 鋰電池組,兩串多併, 充滿 8.4V
1.4 輸入(USB1): 5V2A (充電亮燈,充滿轉燈,無電池閃燈) ,
1.5 輸齣(USB2): 5V2.4A (最大 3A)
1.6 芯片功能簡介:
1, B 鋰電池充電電路: PW4584
PW4584 鋰電池充電管理芯片, 內置 MOS, 可達輸齣 8.4V 1A 充電, 支持 5V 輸入陞壓兩串鋰
電池充電。
2, A 鋰電池保護電路: PW7052
PW7052 兩串鋰電池得過充,過放,過流檢測保護電路芯片, 併聯 MOS 可增加過流保護值
3, 鋰電池輸齣電路: PW2163
PW2163 DC-DC 降壓恆壓芯片, 輸入 4.5V-18V,可調恆壓輸齣, , 輸齣可達 5A3A 電流。
4, 輸入過壓保護閾值電路: PW2609A
PW2609A 是 USB 輸入過壓保護芯片芯片,輸入過壓可調閾值關閉, 36V 得輸入高耐壓,

作用: 1,誤插高壓保護, 2, USB 熱拔插尖峰保護, 3,快充充電器損壞異常高壓保護

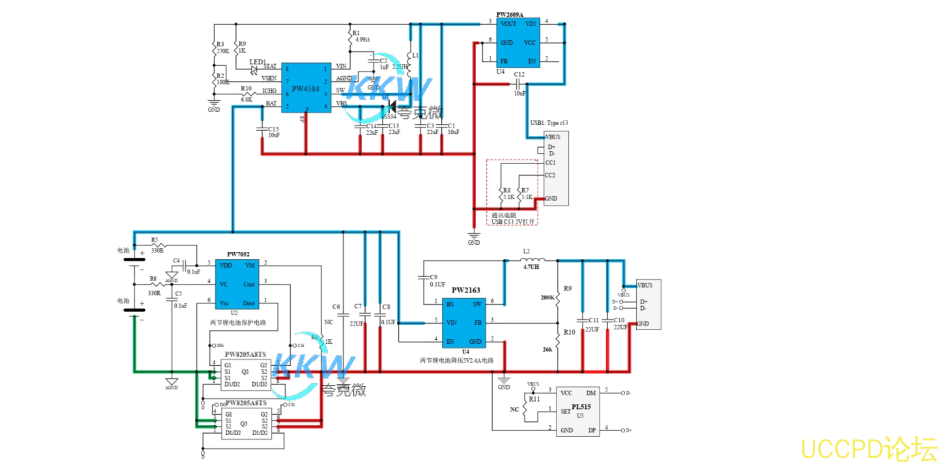

2, 電路圖:

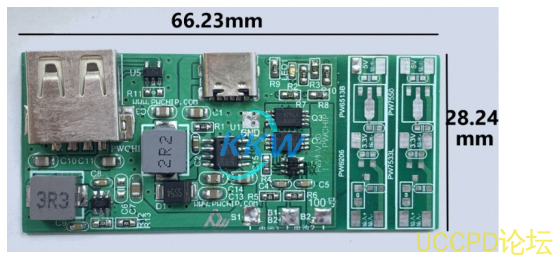

3, PCB 圖和 3D 顯示圖

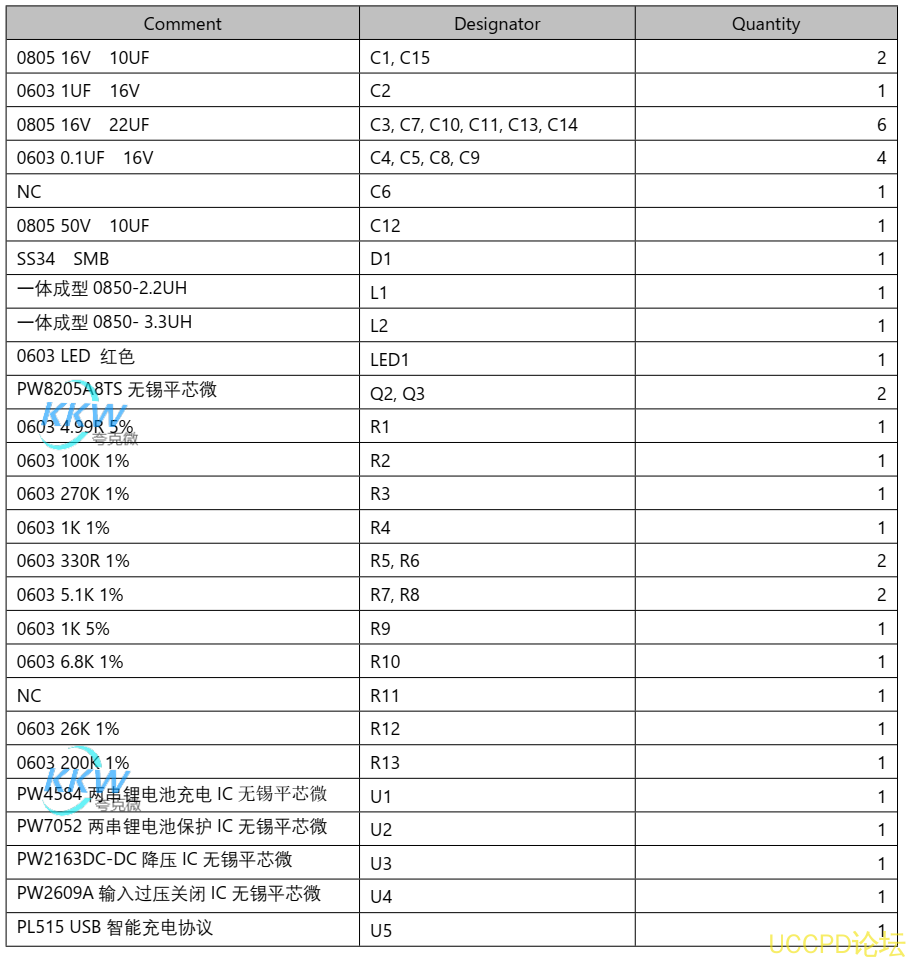

4, BOM 物料錶
