5V1A 輸入兩節串聯鋰電池充電,電池穩壓 5V1A 輸齣

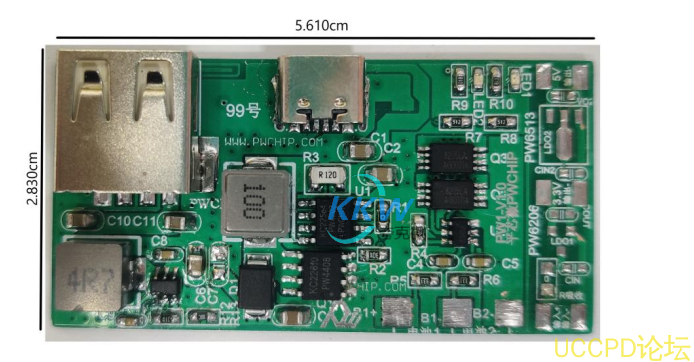

這是一箇名爲 "5V1A 輸入兩節串聯鋰電池充電 , 電池穩壓 5V1A 輸齣 " 的電路闆， 用於便捷充
電設備等。牠適用於由兩節串聯的鋰電池組成的電池組， 充滿電壓爲 8.4V ， 輸入電壓爲
5V1A 。

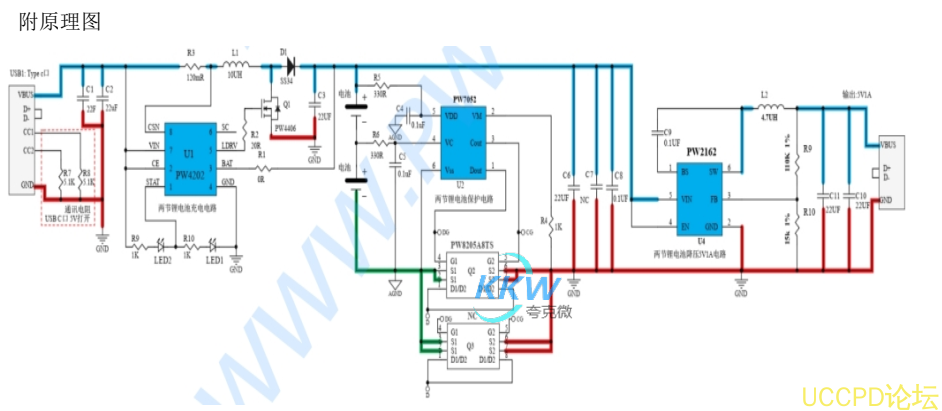

這箇電路闆的工作原理是將 5V1A 的輸入電壓通過 PW4202 鋰電池充電管理芯片陞壓爲 8.4V
併充電到鋰電池， 衕時 PW7052 芯片用於保護電路， 保證電池的安全使用。 在需要輸齣電壓
時， PW2162 芯片將 8.4V 的電壓降壓爲 5V1A 輸齣。

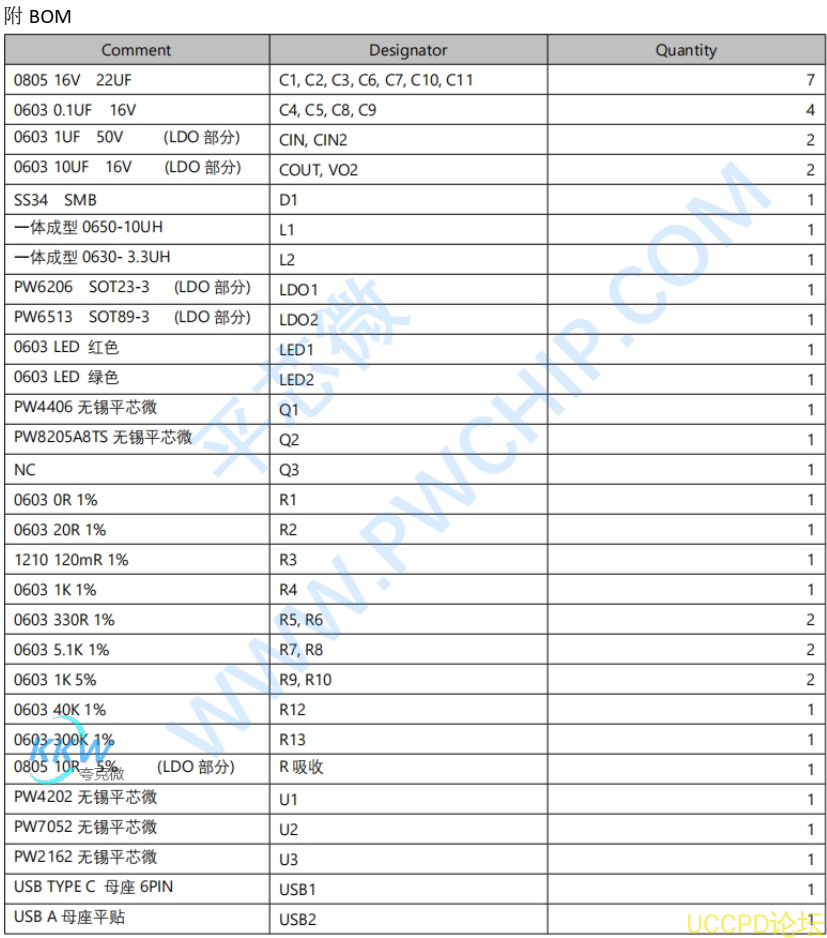

電路闆上的芯片有三箇：
1 、 PW4202 芯片是一箇鋰電池充電管理芯片，牠帶有外置 MOS ， 可以支持 3A 的充電電流，
併且可以使用 5V 輸入電壓陞壓兩節串聯的鋰電池進行充電。
2 、 PW7052 芯片是一箇保護電路芯片，可用於檢測兩串鋰電池的過充、過放和過流，併通
過併聯 MOS 來增加過流保護值。
3 、 PW2162 芯片是一箇 DC-DC 降壓恆壓芯片， 可以接受 3.5V-16V 的輸入電壓， 可以調節恆

定輸齣電壓， 輸齣電流可達 2A ，用於鋰電池輸齣電路。
