5V-24V 輸入單節鋰電池 1A 充電,放電 5V1A 電源闆

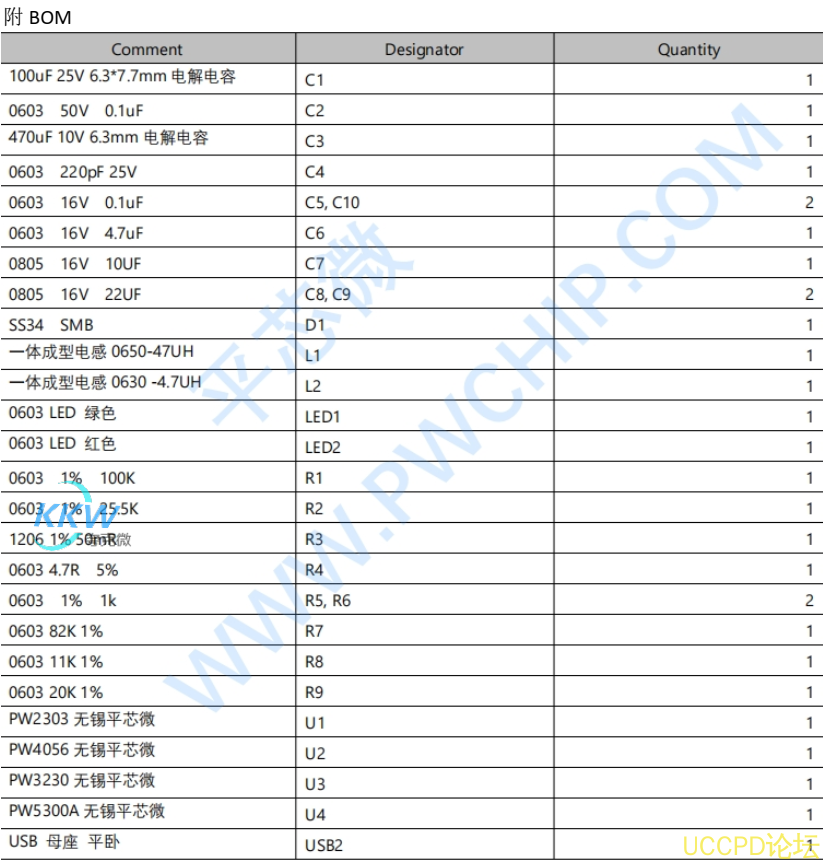

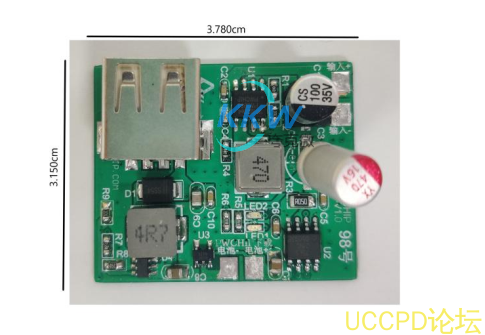

這是一塊名爲“ 5V-24V 輸入單節鋰電池 1A 充電 , 放電 5V1A 電源闆”的電路闆， 可用於便
攜式充電設備等應用。 該電路闆適用於 3.7V 的鋰電池組，可以是多箇併聯或單箇串聯的形
式， 充滿電壓爲 4.2V 。 輸入電壓範圍爲 5V-24V ，當電池接入電路闆時，充電指示燈爲紅色，
當充滿電後指示燈變緑色，當不接電池時，指示燈將會閃爍。

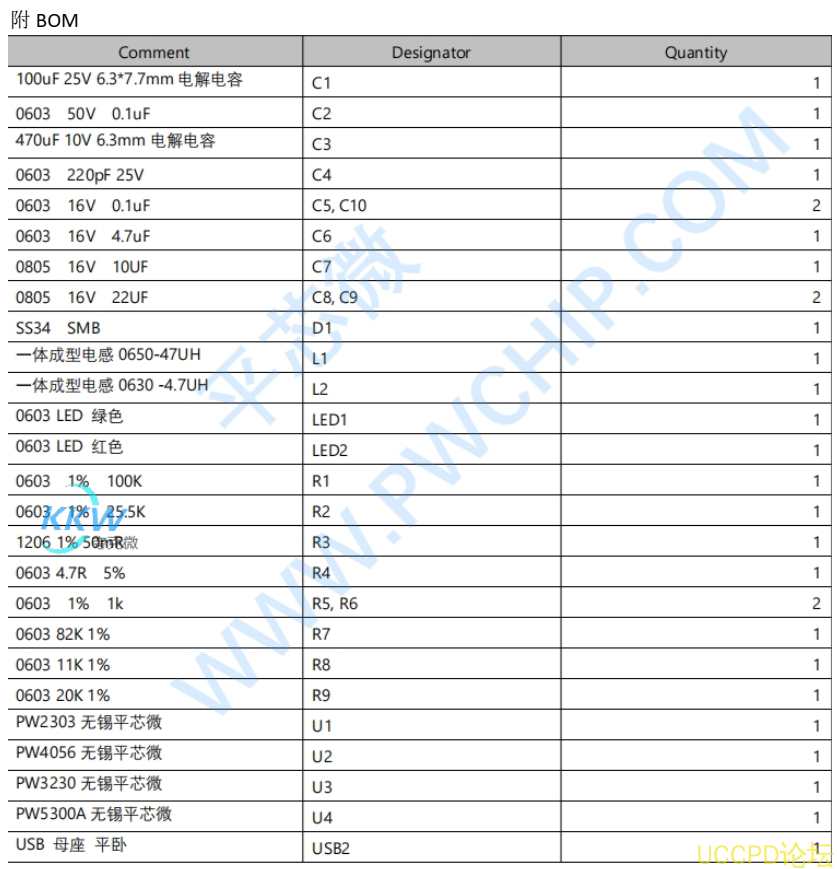

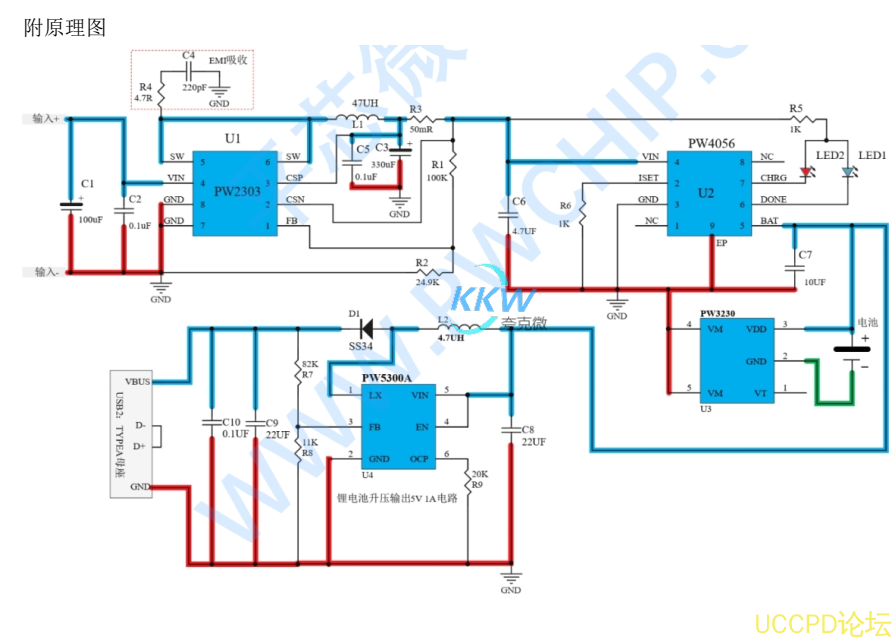

該電路闆有以下幾箇芯片：
1 、 PW4056 鋰電池充電管理芯片， 可支持 1 節鋰電池充電， 最大充電電流可達 1A 。
2 、 PW2303 衕步降壓芯片， 輸入電壓 5V-24V ， 輸齣電壓 5V ， 最大輸齣電流可達 3A ，具有
降壓壓差小，效率高的特點。
3 、 PW5300A 陞壓輸齣芯片， 輸入電壓範圍爲 2.2V-16V ， 輸齣電壓可調至 20V ， 電流可達
1200mA （ 輸入 3.7V ， 輸齣 5V 時）。
4 、 PW3230 鋰電池充電放電保護闆芯片，無需外部元器件卽可實現對鋰電池的充電和放電

保護。
