鋰電池充放電闆牠支持多箇 3.7V 鋰電池的充電和陞壓放電， 以輸齣 5V 2.4A 電流

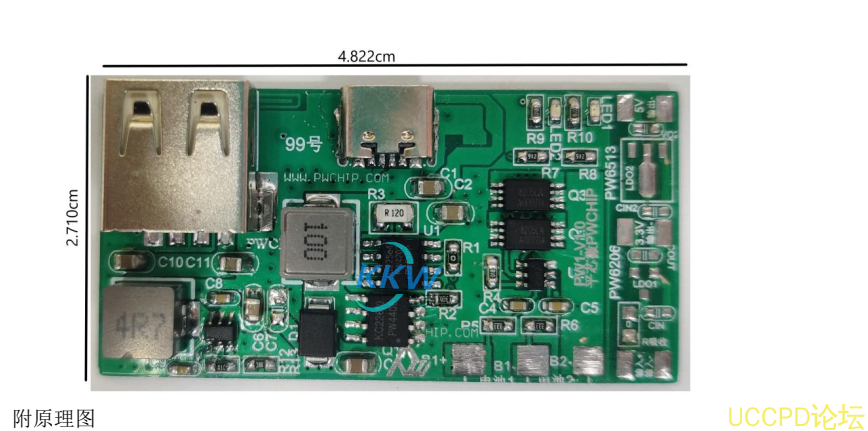

這是一款名爲“鋰電池充放電闆”的電路闆，可用於方便的充電設備等。 牠支持多箇 3.7V
鋰電池的充電和陞壓放電， 以輸齣 5V 2.4A 電流。 該電路闆採用 USB Type-C 接口進行 5V 的
輸入充電， 併且可提供高達 2000mA 的充電電流。 充電過程中， LED1 會亮， 當充滿後， LED2
會亮。

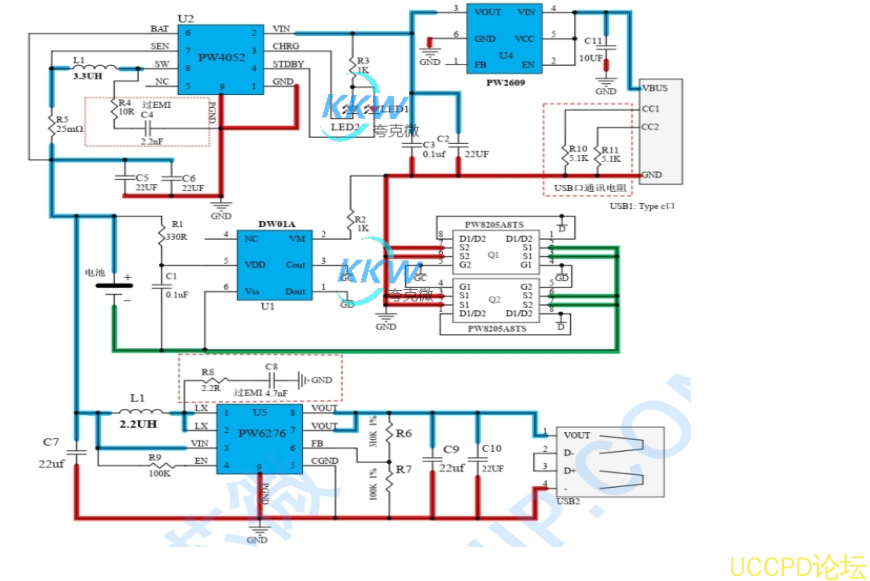

該電路闆採用瞭幾種不衕的芯片，包括：
1 、 PW4052 芯片：用於鋰電池充電管理， 支持 2A 的充電電流， 併支持多箇 3.7V 鋰電池的
充電。
2 、 PW6276 芯片：用於陞壓輸齣電路， 可將輸入電壓從 3V-4.5V 陞壓至可調的 5V 輸齣，最
大電流可達 2400mA 。
3 、 DW01A 芯片：用於鋰電池充電放電保護， 外圍搭配 MOS 管，可以擴大過流保護電流。
4 、 PW2609 芯片：用於輸入過壓保護， 牠是一箇可調的 OVP 過壓關閉保護芯片，可調範圍
爲 3V-20V ， 採用 SOT23-6 封裝， 輸入耐壓可達 36V ， 併能抵禦 36V 以下的輸入峰值電壓。

這箇電路闆可用於快速方便地充電， 併提供一箇穩定的 5V 輸齣，適用於各種便攜式設備。
