1 、鋰電池充電電路: PW4057
PW4057
是一種單節鋰電池充電管理芯片, 可支持 0.5A 充電電流, 併集成瞭輸入高耐壓 OVP
過壓保護。 OVP 的作用是保護電路免受誤插高壓、 USB 熱拔插尖峰和快充充電器損壞異常高
壓的影響。
2 、陞壓輸齣芯片電路: PW5300A
PW5300A
是一種陞壓輸齣芯片, 輸入電壓爲 2.2V-16V , 輸齣可調至 20V , 電流可達 1200mA
( 在 3.7V 輸入、 5V 輸齣時)。
3 、鋰電池保護電路: PW3230
PW3230
是一種鋰電池充電放電保護芯片, 無需外圍元器件。 牠的作用是保護鋰電池免受過
充、過放和短路等故障的影響。

詳情

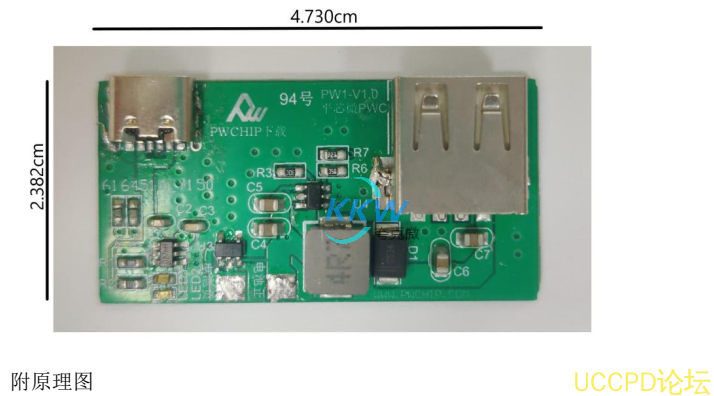

這是一款鋰電池充放電闆,適用於便攜式充電設備等。 該電路闆可支持多併或單串的 3.7V
鋰電池組, 充滿後電壓爲 4.2V( 充電中 LED2 亮燈, 充滿 LED1 亮燈) 。 輸入口爲 USB typeC
口 5V, 充電電流爲 500mA, 輸齣口爲 5V 電壓, 電流可達 1000mA( 使用 3.7V 鋰電池電壓

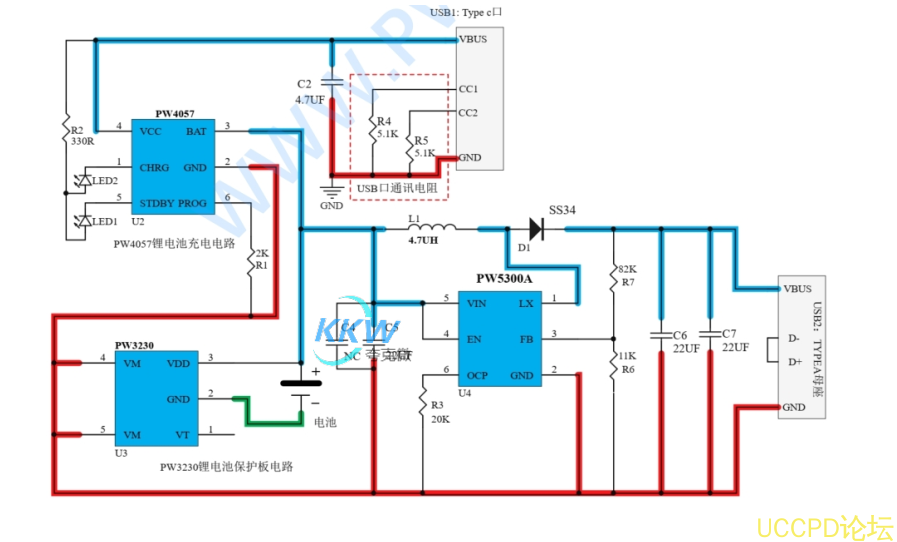

時)。該電路闆使用三種芯片實現以下功能:
1、鋰電池充電電路: PW4057
PW4057 是一種單節鋰電池充電管理芯片, 可支持 0.5A 充電電流, 併集成瞭輸入高耐壓 OVP
過壓保護。 OVP 的作用是保護電路免受誤插高壓、 USB 熱拔插尖峰和快充充電器損壞異常高
壓的影響。
2、陞壓輸齣芯片電路: PW5300A
PW5300A 是一種陞壓輸齣芯片, 輸入電壓爲 2.2V-16V, 輸齣可調至 20V, 電流可達 1200mA
( 在 3.7V 輸入、 5V 輸齣時)。
3、鋰電池保護電路: PW3230
PW3230 是一種鋰電池充電放電保護芯片, 無需外圍元器件。 牠的作用是保護鋰電池免受過

充、過放和短路等故障的影響。
