鋰電池充放電闆支持 3.7V 鋰電池組

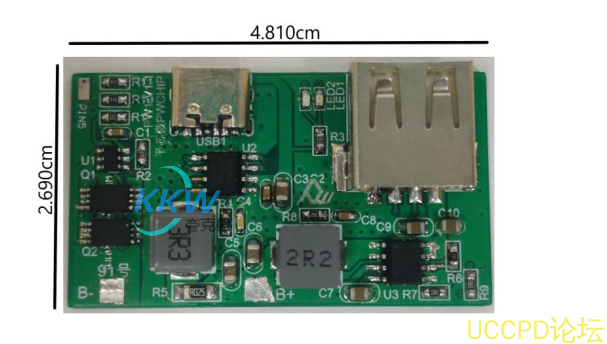

是一箇鋰電池充放電闆，用於便捷充電設備等應用。 牠支持 3.7V 鋰電池組，可以多併或單
串連接， 併可以通過 USB Type-C 接口進行充電， 充電電流可達 2000mA 。 當充電中時， LED1
指示燈會亮起，當充電滿時， LED2 指示燈會亮起。 輸齣電壓爲 5V ， 電流可達 2400mA ，適

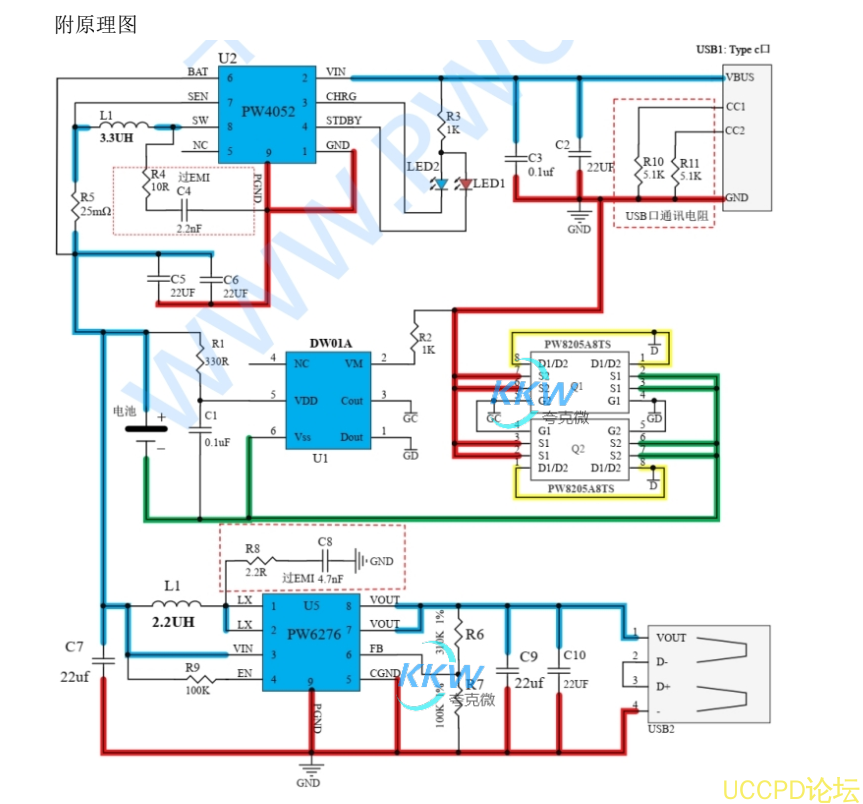

用於 3.7V 鋰電池電壓。該電路闆使用瞭以下芯片：
1 、 PW4052 ：鋰電池充電管理芯片，支持多箇併聯的鋰電池充電， 最高充電電流可達 2A 。
2 、 PW6276 ：陞壓輸齣芯片， 可以將輸入電壓從 3V-4.5V 陞至可調的 5.3V ， 電流可達
2400mA 。
3 、 DW01A ：鋰電池充放電保護闆芯片， 通過搭配 MOS 管可以擴大過流保護電流，用於保

護鋰電池組。
