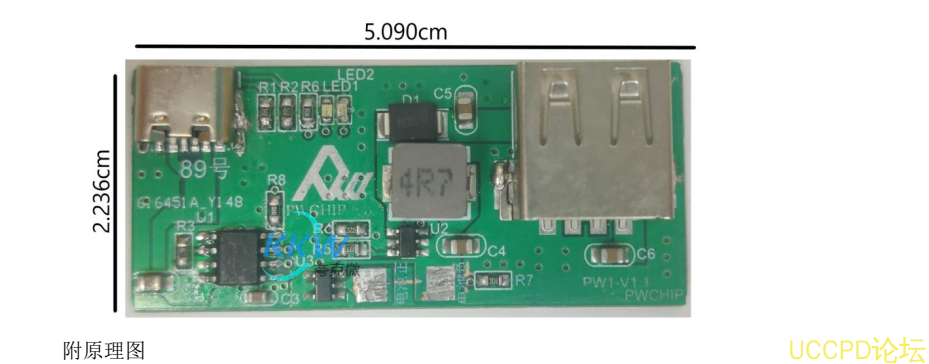

鋰電池充放電電路闆充電和放電 5V 1A

這是一塊鋰電池充放電電路闆， 可以充電和放電 5V 1A， 輸入電壓爲 6.5V 時自動關閉。 牠適
用於便攜式充電設備等應用。 牠可以使用 3.7V 的鋰電池組，可以是多併或單串的組閤形式，
充滿電後電壓爲 4.2V。在充電過程中， LED1 亮； 充滿後， LED2 亮； 如果沒有接電池， LED1
會閃爍。
牠有一箇 USB Type-C 接口， 可以提供 5V 電壓， 充電電流最高可達 1000mA。 牠還可以輸齣 5V
電壓， 電流可達 1200mA， 適用於 3.7V 的鋰電池電壓。

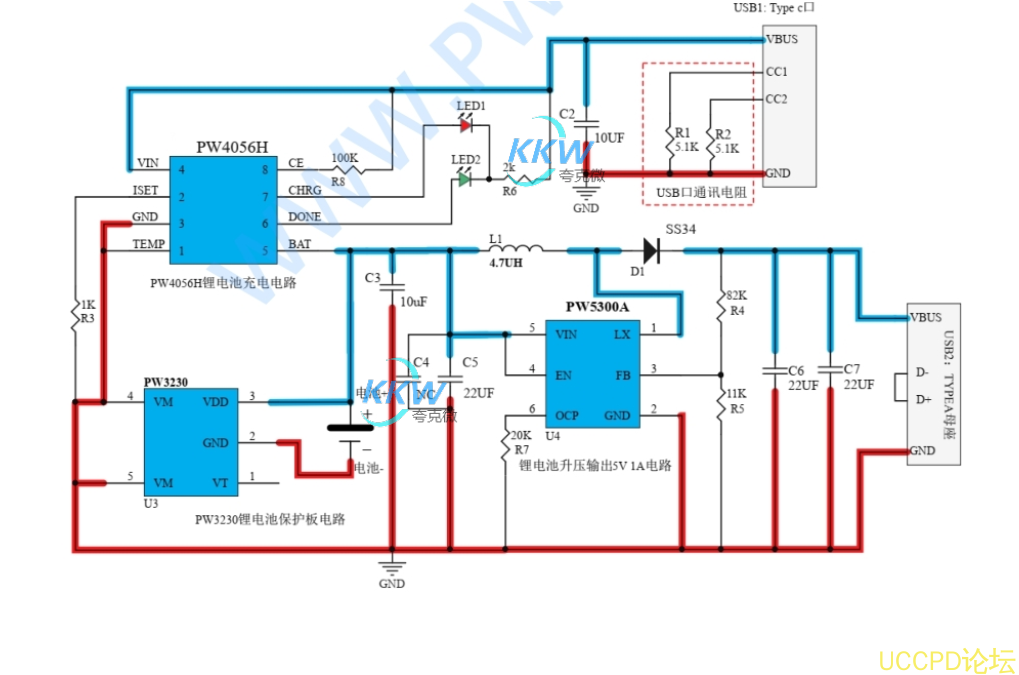

牠的芯片功能包括三箇部分：
1、鋰電池充電電路： 使用 PW4056H 芯片，支持多併的鋰電池充電， 能夠承受高達 28V 的
輸入電壓，具有過壓保護功能， 充電電流可達 1A，適閤質量要求嚴格的産品使用。
2、 陞壓輸齣芯片電路： 使用 PW5300A 芯片， 輸入電壓爲 2.2V-16V， 輸齣可調至 20V，電流
可達 1200mA（ 在 3.7V 輸入和 5V 輸齣時）。

3、鋰電池保護電路： 使用 PW3230 芯片，可以實現鋰電池充放電保護，無需外圍元器件。
