1.1 名稱:單節 4.35V/4.4V 鋰電池保護方案闆, 4A 過流,
1.2 應用: 3.8V/3.85V 鋰電池組,可多併
1.3 過放電檢測電壓: 2.5V,過充電檢測電壓: 4.425V
1.4 (P+/P-)保護闆輸入電壓: 3V-4.35V,鋰電池放電電壓: 2.5V∽4.35V

詳情
1.1 名稱:單節 4.35V/4.4V 鋰電池保護方案闆, 4A 過流,
1.2 應用: 3.8V/3.85V 鋰電池組,可多併
1.3 過放電檢測電壓: 2.5V,過充電檢測電壓: 4.425V
1.4 (P+/P-)保護闆輸入電壓: 3V-4.35V,鋰電池放電電壓: 2.5V∽4.35V
1.5 芯片功能簡介:
1, 鋰電池保護電路: PW 7071
PW7071 單串鋰電池得過充,過放,過流檢測保護電路芯片,併聯 MOS 可增加過流保護值。

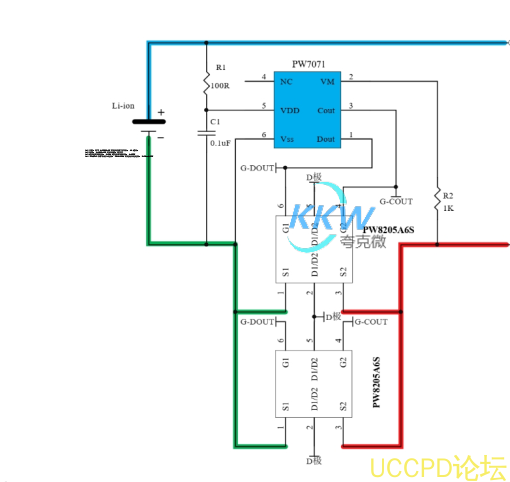

2, 電路圖:

 3, PCB 圖和 3D 顯示圖
