1.1 名稱:單節鋰電池保護方案闆, 10A 過流,
1.2 應用: 3.7V 鋰電池組等
1.3 過放電檢測電壓: 2.5V,過充電檢測電壓: 4.30V
1.4 (P+/P-)保護闆輸入電壓: 2.5V-4.2V,鋰電池放電電壓: 2.5V∽4.2V

詳情
1.1 名稱:單節鋰電池保護方案闆, 10A 過流,
1.2 應用: 3.7V 鋰電池組等
1.3 過放電檢測電壓: 2.5V,過充電檢測電壓: 4.30V
1.4 (P+/P-)保護闆輸入電壓: 2.5V-4.2V,鋰電池放電電壓: 2.5V∽4.2V
1.5 芯片功能簡介:
1, 鋰電池保護電路: DW01A
DW01A 單串鋰電池得過充,過放,過流檢測保護電路芯片,併聯 MOS 可增加過流保護值。

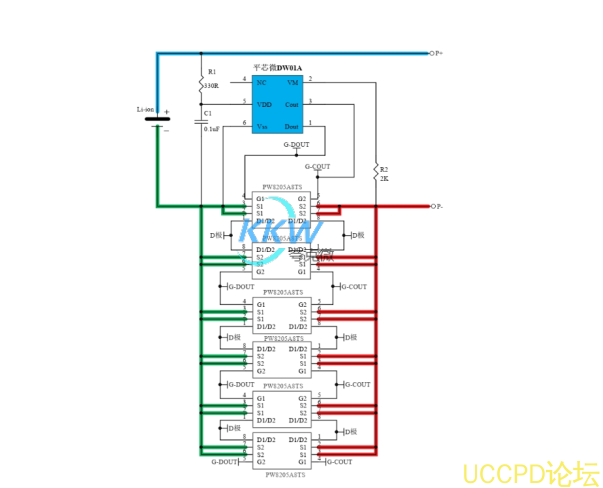

2, 電路圖:

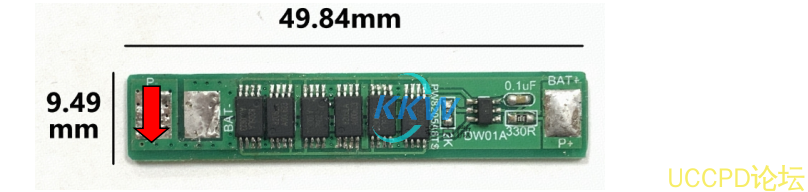

3, PCB 圖和 3D 顯示圖
