1, 電路闆 PCB 描述:
1.1 名稱: 3V-
5V 陞壓 8.4V0.5A 電路闆, PW5300
1.2 應用:陞壓電壓轉換闆
1.3 VIN 輸入電壓: 3V-5V
1.4 VOUT 輸齣電壓: 8.4V 0.5A

詳情
1, 電路闆 PCB 描述:
1.1 名稱: 3V-
5V 陞壓 8.4V0.5A 電路闆, PW5300
1.2 應用:陞壓電壓轉換闆
1.3 VIN 輸入電壓: 3V-5V
1.4 VOUT 輸齣電壓: 8.4V 0.5A
1.5 芯片功能簡介:
1, 電源芯片: PW5300
PW5300 是一款鋰電池陞壓芯片, 輸入電壓
2.6V~ 5V, 可調輸齣選擇, 通過 R1,R2 設置恆壓輸齣電壓
輸齣電流可達 12V(輸齣 6W 左右計祘)

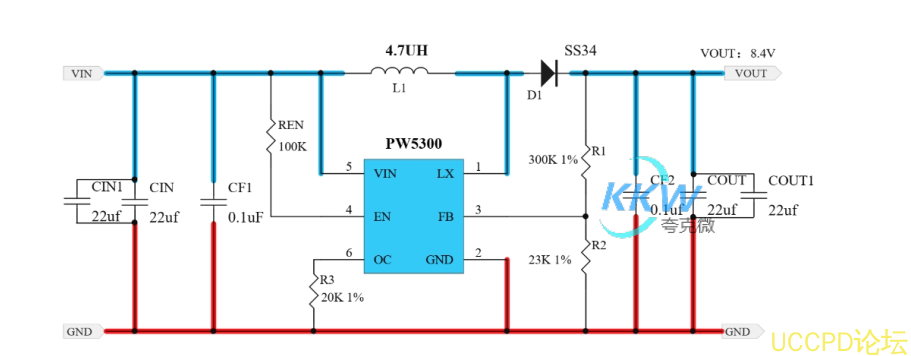

2,電路圖:


1 腳 EN 開關腳:開關陞壓功能,不關斷,

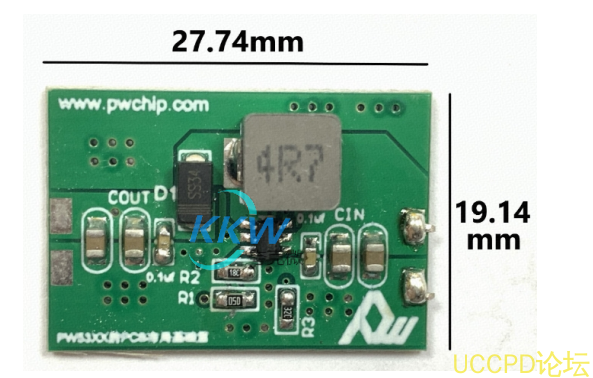

3, PCB 圖和 3D 顯示圖

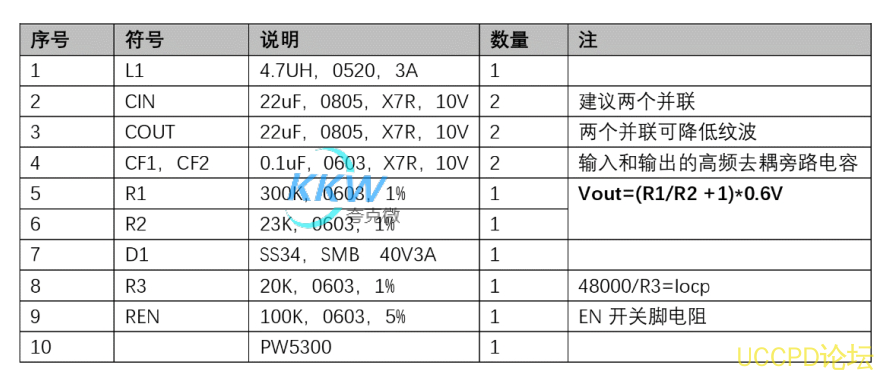

4, BOM 物料錶
