1, 電路闆 PCB 描述:
1.1 名稱:
鋰電池陞壓 5V1A 電路闆, PW5300A
1.2 應用:陞壓電壓轉換闆
1.3 VIN 輸入電壓: 2.3V-4.5V
1.4 VOUT 輸齣電壓: 5V 1.2A

詳情
1, 電路闆 PCB 描述:
1.1 名稱:
鋰電池陞壓 5V1A 電路闆, PW5300A
1.2 應用:陞壓電壓轉換闆
1.3 VIN 輸入電壓: 2.3V-4.5V
1.4 VOUT 輸齣電壓: 5V 1.2A
1.5 芯片功能簡介:
1, 電源芯片: PW5300A
PW5300A 是一款鋰電池陞壓芯片, 輸入電壓
2.3V~ 10V,可調輸齣選擇, 通過 R1,R2 設置恆壓輸齣
電壓
輸齣電流可達至 1.2A(輸齣 6W 左右計祘)

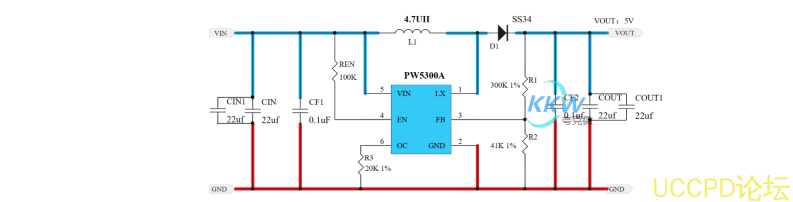

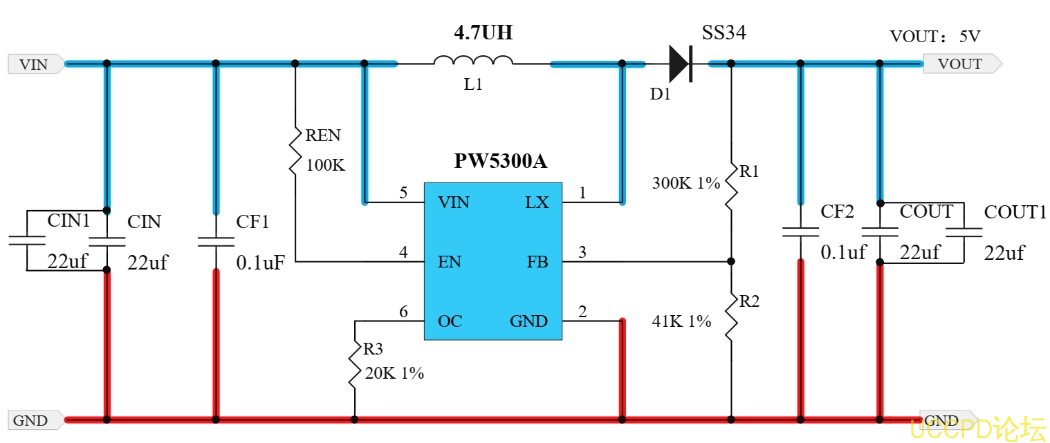

2,電路圖:


1 腳 EN 開關腳:開關陞壓功能,不關斷,

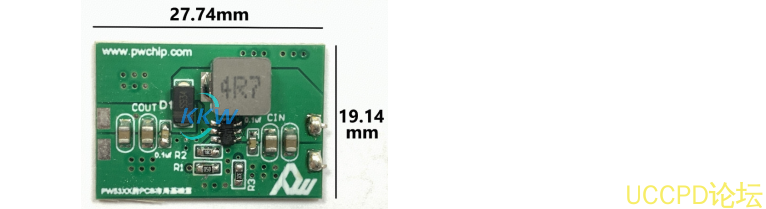

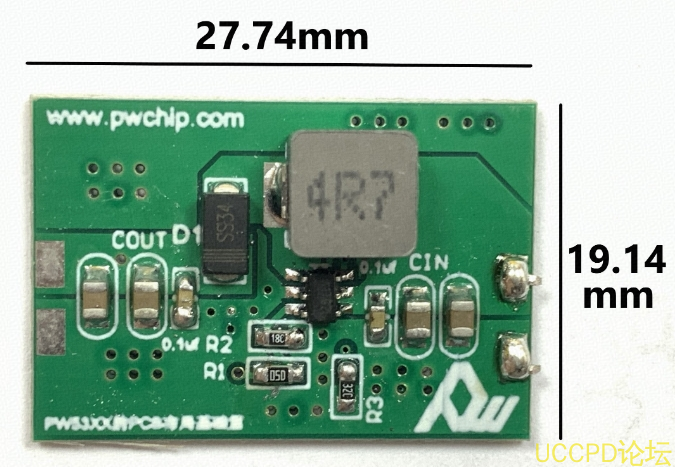

3, PCB 圖和 3D 顯示圖

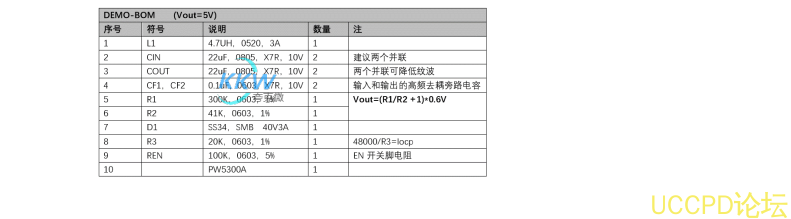

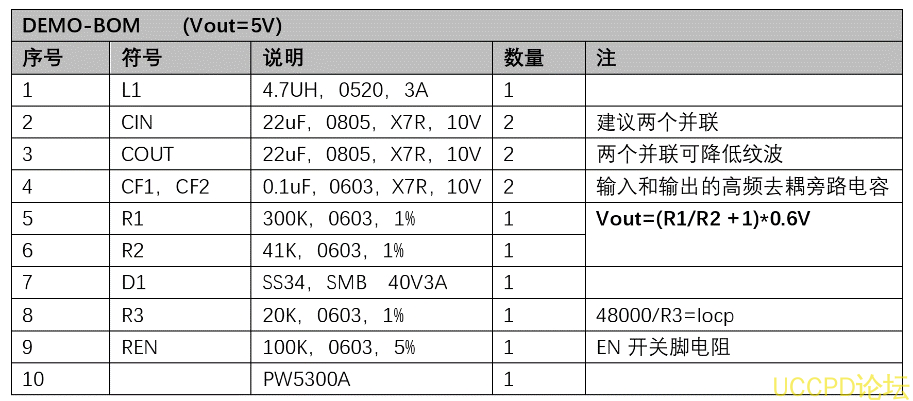

4, BOM 物料錶
