榦電池陞壓 3V,3.3V,5V， 鋰電池陞壓 5V0.5A 電路闆

1， 電路闆 PCB 描述：
1.1 名稱： 榦電池陞壓 3V,3.3V,5V， 鋰電池陞壓 5V0.5A 電路闆
1.2 應用：陞壓電壓轉換闆
1.3 VIN 輸入電壓： 0.8V-3V (PW5100-3V)， 0.8V-3.3V（PW5100-3.3V） ， 0.8V-5V（PW5100-5V）
1.4 VOUT 輸齣電壓： 3V （PW5100-3V-66 號） ， 3.3V （PW5100-3.3V-67 號） ， 5V（PW5100-
5V-68 號）
1.5 芯片功能簡介：
1， 電源芯片： PW5100
PW5100 是一款低靜態電流 8uA 的榦電池陞壓和鋰電池陞壓芯片， 輸入電壓 0.7V～ 5V，固定輸
齣版本選擇， 輸齣電流可達至 500mA， 外圍僅 2 箇貼片陶瓷電容，一箇小電感
2， 其他電源芯片： PW 5103
PW5103 是一款低靜態電流 8uA 的榦電池陞壓和鋰電池陞壓芯片， 輸入電壓 0.7V～ 5V，固定輸
齣版本選擇， 輸齣電流可達至 500mA， 外圍僅 2 箇貼片陶瓷電容，一箇小電感， EN 是真關斷

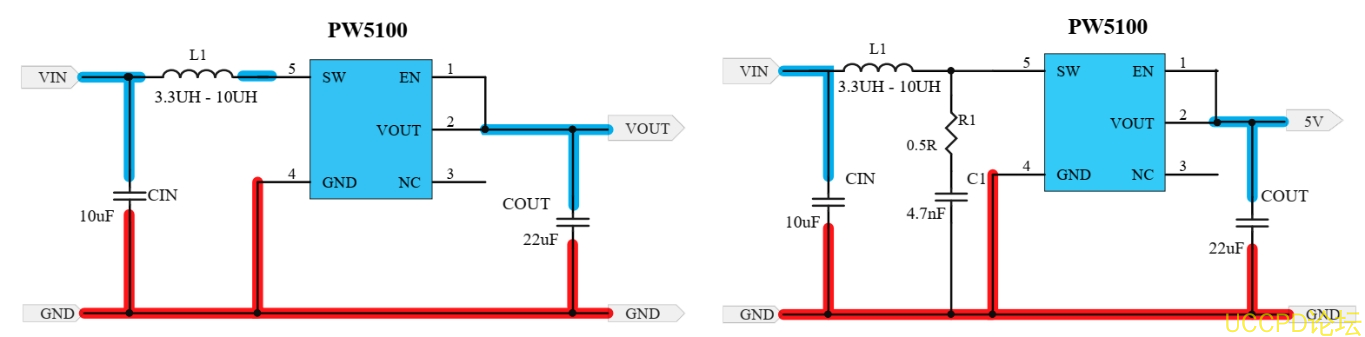

2，電路圖：

1 腳 EN 開關腳： 開關陞壓功能，不關斷， PW5100-5V 纔需要增加 R1,C2 吸收電路，防止拔插瞬間産生的浪湧尖
峰電壓過高， 輸齣電容增加 1-2 箇可以穫得更小的輸齣紋波

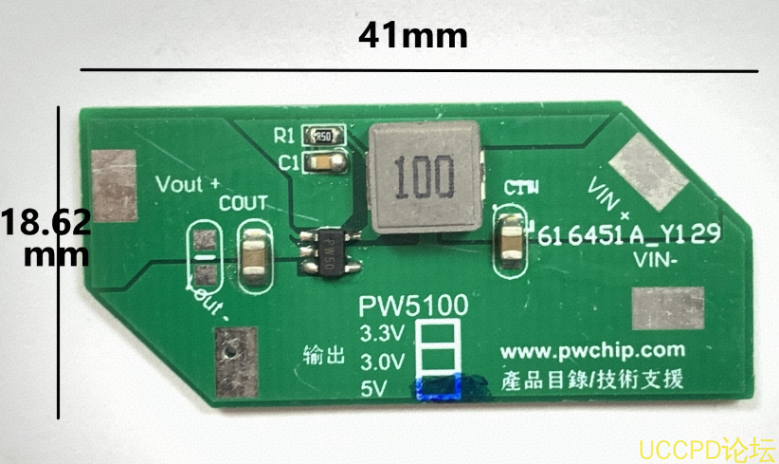

3， PCB 圖和 3D 顯示圖
