2.5V-5V 陞降壓 3.3V1.5A 恆壓輸齣電路闆

1， 電路闆 PCB 描述：
1.1 名稱： 2.5V-5V 陞降壓 3.3V1.5A 恆壓輸齣電路闆
1.2 應用：陞壓-降壓 3.3V 電壓轉換闆
1.3 VIN 輸入電壓： 2.5V-5V
1.4 VOUT 輸齣電壓： 3.3V 1.5A
1.5 芯片功能簡介：
1， 陞壓電源芯片： PW5300A
PW5300A 是一款鋰電池陞壓芯片， 輸入電壓 2.3V～ 10V，可調輸齣選擇， 通過 R1,R2 設置恆壓輸齣
電壓 輸齣電流可達至 1.2A（輸齣 6W 左右計祘）
2， DC-DC 降壓芯片： PW 2162
PW2162 是一款 DC-DC 降壓穩壓芯片， 輸入電壓 4.5V～ 16V，可調輸齣電壓， 電流可達 2A， 採用
SOT23-6 封裝。

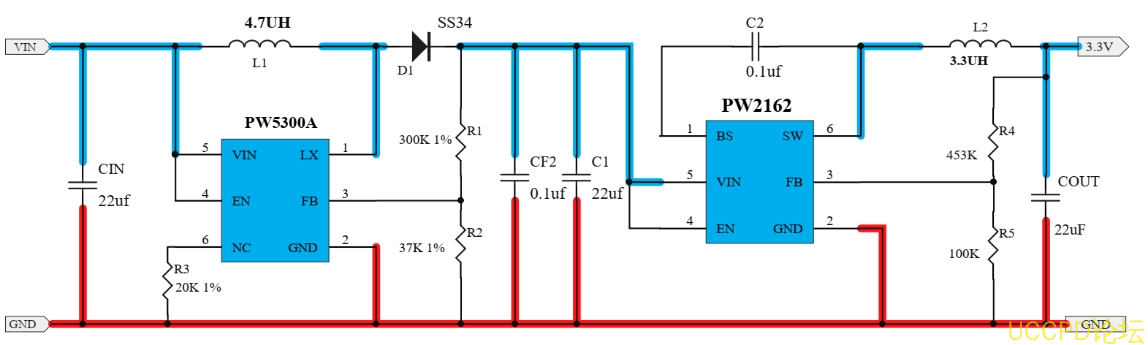

2，電路圖：

        PW5300A 把 2.5V-5V 的輸入範圍， 恆壓輸齣 5.4V 給到 PW2162 供電， PW2162 恆壓 3.3V 固定輸齣

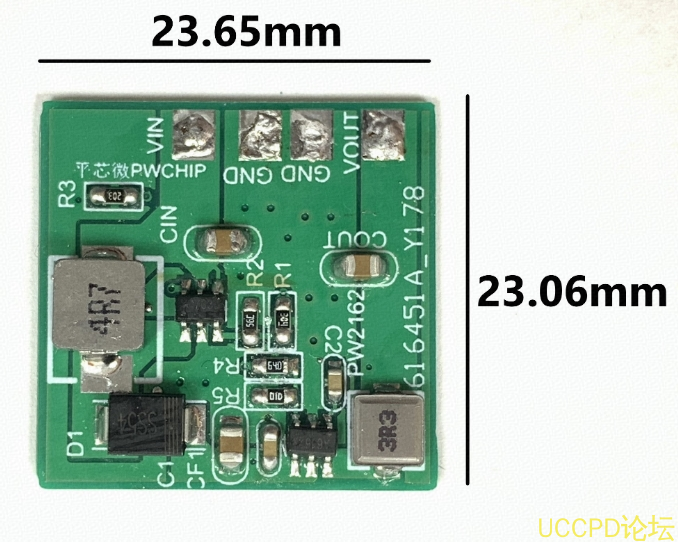

3， PCB 圖和 3D 顯示圖
