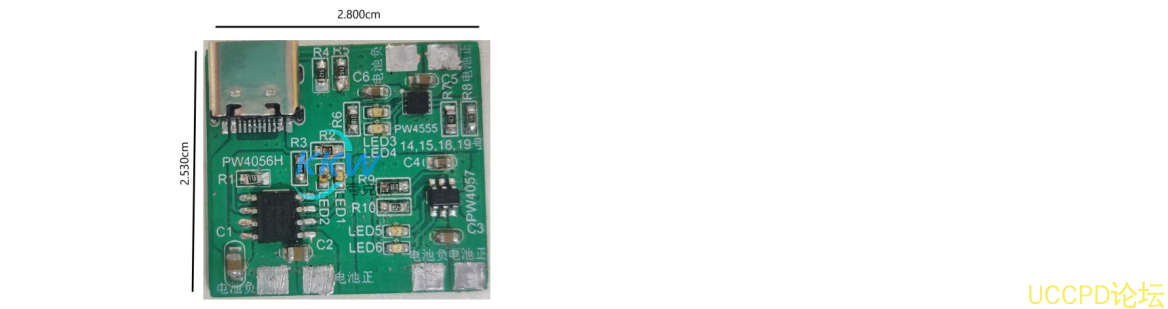

USB C 輸入的電路闆 PCB，可用於便捷充電設備等。 牠可以充電 3.7V/3.8V 的鋰電 池組，可以多併或單串連接， 併且可選充滿 4.35V（ 12 號闆） /4.2V（ 13 號闆）。

這是一箇 USB C 輸入的電路闆 PCB ，可用於便捷充電設備等。 牠可以充電 3.7V/3.8V 的鋰電
池組，可以多併或單串連接， 併且可選充滿 4.35V （ 12 號闆） /4.2V （ 13 號闆）。
輸入電壓爲 5V ， 充電時有亮燈提示， 充滿後會轉成另一種燈。 最大輸齣充電電流爲 0.5A （使
用 PW4555 或 PW4057 芯片） 或 1A （ 使用 PW4056H 芯片）。

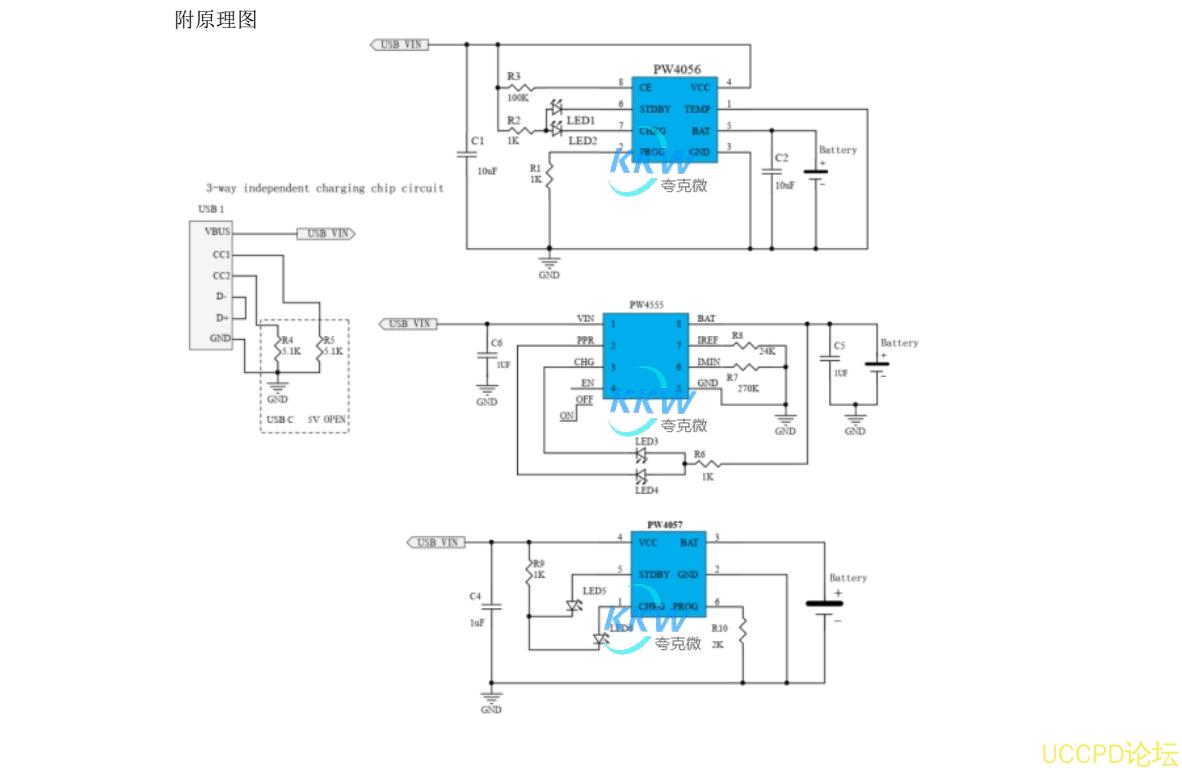

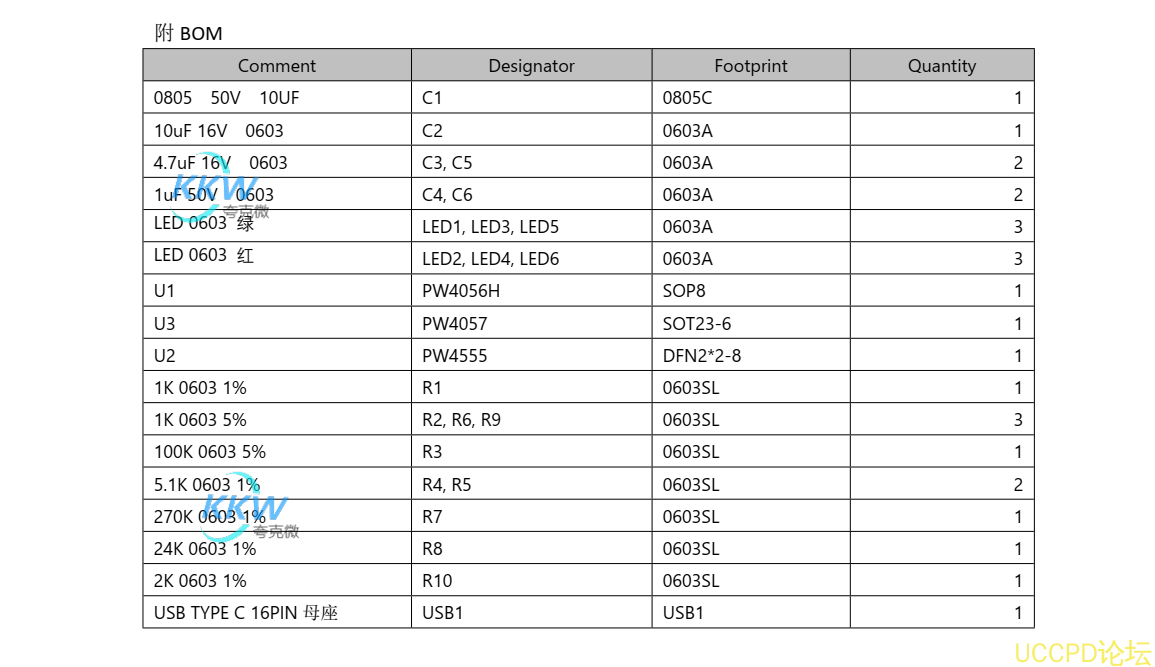

這箇電路闆使用三種不衕的鋰電池充電管理芯片： PW4555 、 PW4057 和 PW4056H 。這些芯
片都集成瞭 OVP 過壓保護和限流功能。 PW4555 芯片封裝爲 DFN2*2-8L ， 可提供最大 0.7A 的
充電電流。 PW4057 芯片封裝爲 SOT23-6 ， 可提供最大 0.5A 的充電電流。 PW4056H 芯片封裝

爲 ESOP8 ， 可提供最大 1A 的充電電流。
