充滿電壓爲 4.2V， 輸入電壓爲 5V。 最大輸齣充電電流爲 0.5A。

這是一箇 USB 輸入帶有保護功能的充電管理電路闆，適用於便捷充電設備等。牠可以用於
單節鋰電池組的充電， 充滿電壓爲 4.2V ， 輸入電壓爲 5V 。 最大輸齣充電電流爲 0.5A 。

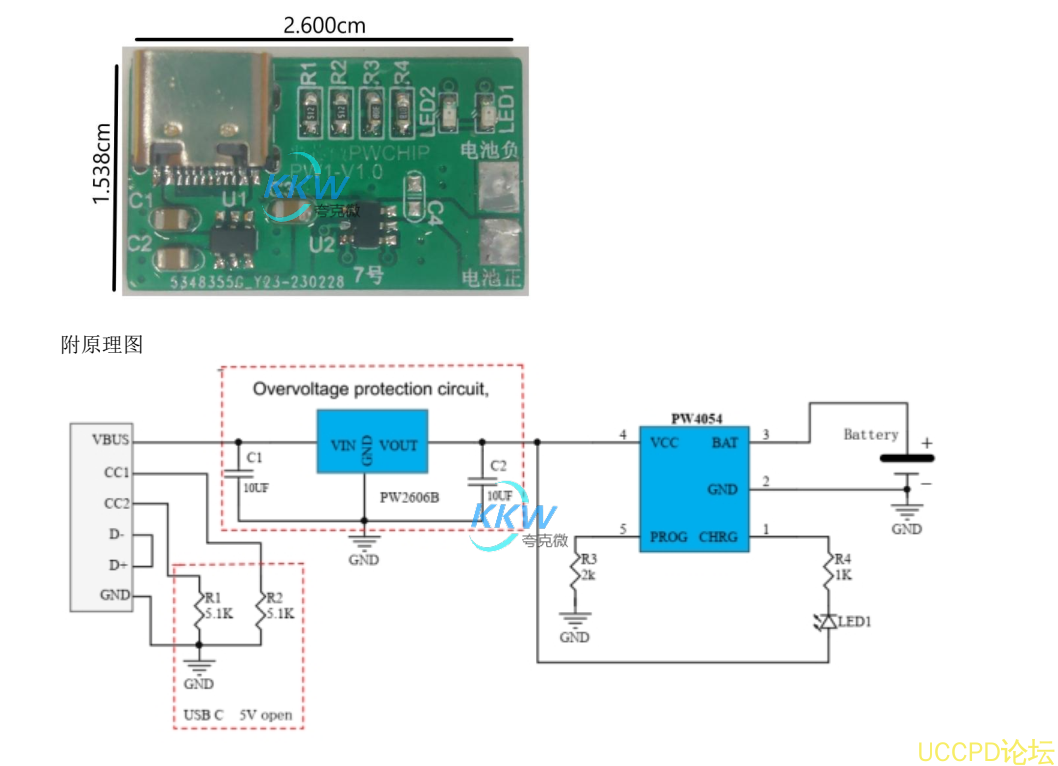

該電路闆使用瞭兩種芯片： PW4054 和 PW2606B 。 PW4054 是一箇鋰電池充電管理芯片，可
以支持 0.5A 的充電電流， 併且適用於 1 節鋰電池充電。 PW2606B 是一箇 USB 輸入過壓保護
芯片， 能夠在輸入電壓高於 6.1V 時關閉充電電路， 併且具有 40V 輸入電壓耐壓和 1A 過流保
護功能。
PW2606B 的保護功能主要有三箇方麵： 1. 防止插入高電壓的保護， 2. 防止 USB 熱插拔時的電
壓尖峰保護， 3. 防止由於快速充電器損壞導緻異常高電壓的保護。
通過這些保護措施， 該電路闆能夠更加安全地充電， 衕時保護鋰電池和設備免受過壓和過流

的傷害。
