5V-12V 快充 PD 輸入單節鋰電池 2A 充電管理芯片方案 PCB 闆
1 電路闆 PCB 描述：
1.1 名稱： 5V-12V 快充 PD 輸入單節鋰電池 2A 充電管理芯片方案 PCB 闆
1.2 應用：便捷充電設備等
1.3 電池組： 3.7V 鋰電池組，多併或單串， 充滿 4.2V （4.35V 需要更換 PW4203A 芯片，衕時短接
帽改 OP 位置）
1.4 輸入電壓： 5V-12V （充電亮燈，充滿滅燈，不接電池是閃燈）
1.5 Max 充電電流(輸齣)： 2A
1.1 名稱： 5V-12V 快充 PD 輸入單節鋰電池 2A 充電管理芯片方案 PCB 闆
1.2 應用：便捷充電設備等
1.3 電池組： 3.7V 鋰電池組，多併或單串， 充滿 4.2V （4.35V 需要更換 PW4203A 芯片，衕時短接
帽改 OP 位置）
1.4 輸入電壓： 5V-12V （充電亮燈，充滿滅燈，不接電池是閃燈）
1.5 Max 充電電流(輸齣)： 2A
詳情
1 電路闆 PCB 描述：
1.1 名稱： 5V-12V 快充 PD 輸入單節鋰電池 2A 充電管理芯片方案 PCB 闆
1.2 應用：便捷充電設備等
1.3 電池組： 3.7V 鋰電池組，多併或單串， 充滿 4.2V （4.35V 需要更換 PW4203A 芯片，衕時短接
帽改 OP 位置）
1.4 輸入電壓： 5V-12V （充電亮燈，充滿滅燈，不接電池是閃燈）
1.5 Max 充電電流(輸齣)： 2A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4203
PW4203 鋰電池充電管理芯片， 可達 2A 充電電流，開關式高效率， 支持 1 節和 2 節串聯鋰電池。
2， USB C 口 PD 快充協議芯片： PW6603
PW6603 是 PD 快充協議芯片， SINK 端， 負責協議通訊 PD 充電器使輸齣其指定的電壓。
1.1 名稱： 5V-12V 快充 PD 輸入單節鋰電池 2A 充電管理芯片方案 PCB 闆
1.2 應用：便捷充電設備等
1.3 電池組： 3.7V 鋰電池組，多併或單串， 充滿 4.2V （4.35V 需要更換 PW4203A 芯片，衕時短接
帽改 OP 位置）
1.4 輸入電壓： 5V-12V （充電亮燈，充滿滅燈，不接電池是閃燈）
1.5 Max 充電電流(輸齣)： 2A
1.6 芯片功能簡介：
1， 鋰電池充電電路： PW4203
PW4203 鋰電池充電管理芯片， 可達 2A 充電電流，開關式高效率， 支持 1 節和 2 節串聯鋰電池。
2， USB C 口 PD 快充協議芯片： PW6603
PW6603 是 PD 快充協議芯片， SINK 端， 負責協議通訊 PD 充電器使輸齣其指定的電壓。

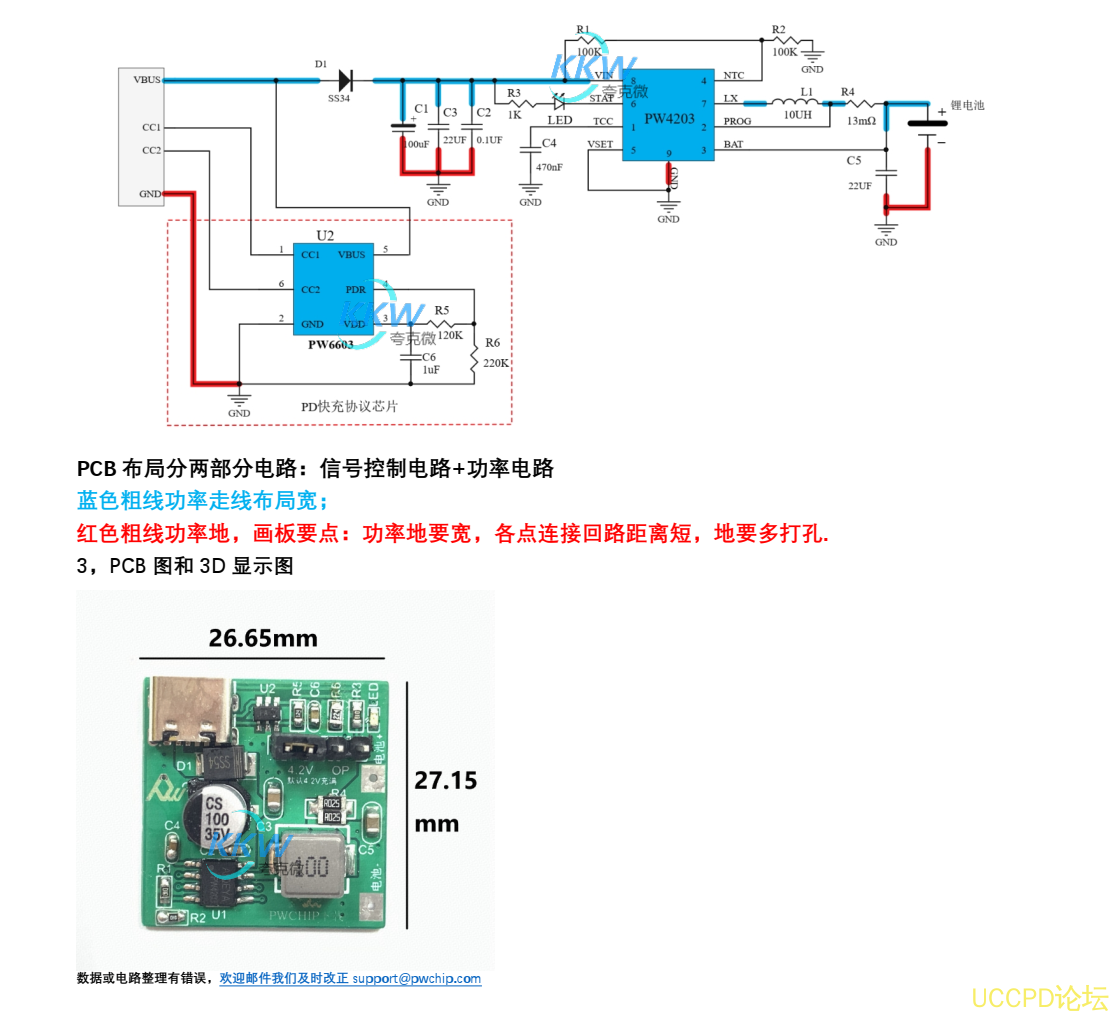

2， 電路圖：
