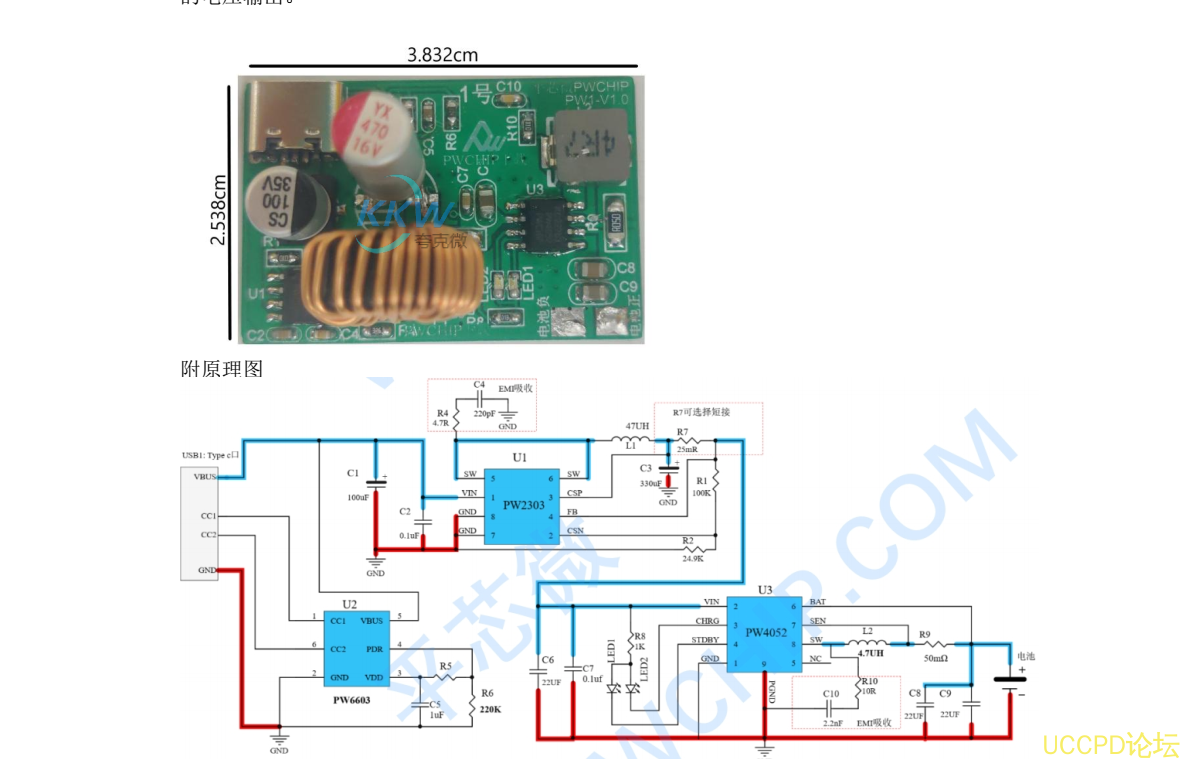

兼容 USB PD 快充輸入單節鋰電池 2A 充電闆

這是一款名爲“兼容 USB PD 快充輸入單節鋰電池 2A 充電闆”的電路闆，可用於便捷的
充電設備等場閤。 牠適用於 3.7V 的鋰電池組，可以支持多併或單串連接方式，併且在充滿
電時電壓爲 4.2V 。
該電路闆的輸入電壓範圍爲 5V-9V ， 充電時會亮燈， 充滿後會轉燈， 如果沒有接入電池則會
閃燈。 最大充電電流爲 2A 。
電路闆集成瞭三種芯片， 分彆是 PW4052 鋰電池充電管理芯片、 PW2303 衕步降壓芯片和
PW6603 PD 快充協議 芯片。
1 、 PW4052 鋰電池充電管理芯片可以提供 2.5A 的充電電流，採用高效率的開關式充電電路，
適用於單節鋰電池充電。
2 、 PW2303 衕步降壓芯片可以將輸入電壓從 9V-5V 轉換爲 5V 輸齣， 最大輸齣電流可達 3A 。
牠的特點是降壓壓差很低，效率很高。
3 、 PW6603 PD 快充協議芯片是一箇 SINK 端的芯片， 用於協議通訊， 讓 PD 充電器按照指定

的電壓輸齣。
