代替MP2456不改PCB闆，更低功耗，省一箇肖特基芯片資料

描述
MP2456 是一款內置功率 MOSFET 的單片降壓
開關轉換器。在寬輸入範圍內，其峰值輸齣電流
可達到 0.5A，具有極好的負載和線性調整率。電
流控製模式提供瞭快速瞬態響應，併使環路更易
穩定。故障保護包括逐週期限流保護和過溫保護。
MP2456 最大限度地減少瞭現有外部元器件的使
用數量。 MP2456 採用 TSOT23-6 封裝。
特性
 0.5A 峰值輸齣電流
 1Ω 內部功率 MOSFET
 具有輸齣電容器起動能力
 採用低 ESR 輸齣陶瓷電容器可穩定工作
 效率高達 90%
 0.1μA 關斷模式
 1.2MHz 固定頻率
 過溫關斷保護
 逐週期過流保護
 4.5V 至 50V 寬輸入工作電壓範圍
 輸齣調節範圍爲 0.81V 至 0.9xVIN
 採用 TSOT23-6 封裝
應用
 功率錶
 配電繫統
 電池充電器
 用於線性穩壓器的前置穩壓器
 WLED 驅動器

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

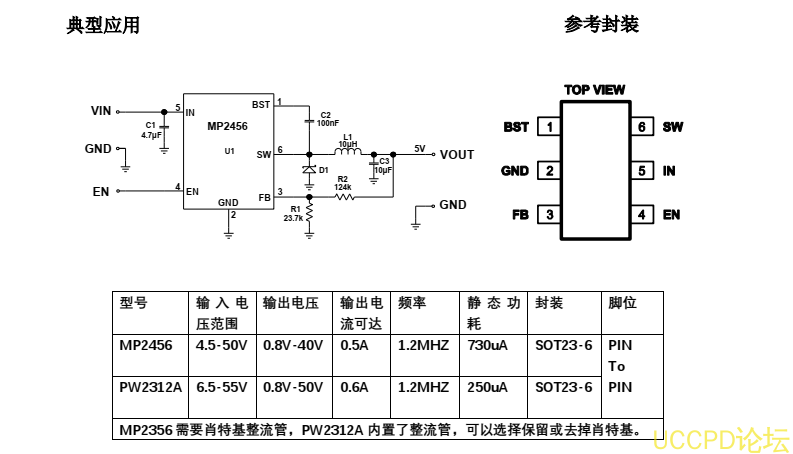

典型應用

一般説明
該 PW2312A 是一箇高頻，衕步，整流，降壓，開關模式轉換器與內部功率 MOSFET。牠提供瞭一箇非常簡
潔的解決方案，以實現 0.6A 的輸齣電流在一箇廣泛的輸入電源範圍，具有良好的負載和線路調節。
PW2312A 需要最少數量的現成的外部組件，併且採用節省空間的 SOT23-6 封裝。
特徵
⚫ 600mA 連續輸齣電流能力
⚫ 內部軟啟動限製開啟時的湧入電流
⚫ 內部補償以保存外部組件
⚫ 輸入過電壓保護，防止設備在高壓大電流條件
下工作
⚫ 綜閤 550mΩ 高邊 350 米 Ω 低壓側功率 80V
MOSFET 開關
⚫ 輕載脈衝跳躍模式提高輕載效率
⚫ 低 ESR 陶瓷輸齣電容穩定
⚫ 輸入欠壓閉鎖
⚫ 輸齣過壓保護
⚫ 輸齣短路保護
⚫ 過溫保護
⚫ 固定 1200khz 開關頻率
⚫ 6.5V 至 55V 寬工作輸入範圍
⚫ 效率高達 92%
⚫ SOT23-6L 封裝
應用
⚫ 功率計
⚫ 分佈式電力繫統
⚫ 電池充電器
⚫ 線性調節器的預調節器

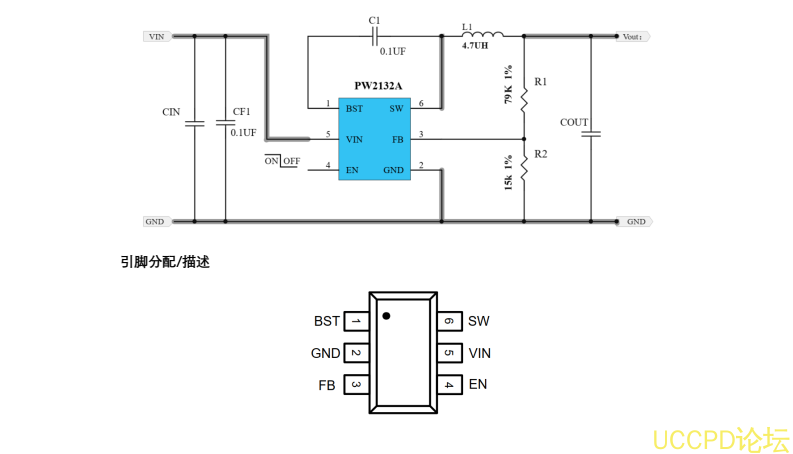

典型應用電路
