OC5860降壓芯片，PW2312A腳位一樣，節省肖特基規格書

概述
OC5860 是一款內置功率 MOSFET
的單片降壓型開關模式轉換器。 OC5860
在 5.5-60V 寬輸入電源範圍內實現 0.6 A
峰值輸齣電流，併且具有齣色的線電壓和
負載調整率。
OC5860 採用 PWM 電流模工作模式，
環路易於穩定併提供快速的瞬態響應。
OC5860 集成瞭包括逐週期電流限製
和熱關斷等保護功能。
OC5860 採用 SOT23-6 封裝，且外圍
元器件少。
特點
 0.6A 的峰值輸齣電流
 0.9Ω 的內部功率 MOSFET
 可採用大輸齣電容啟動
 低 ESR 陶瓷電容輸齣穩定
 效率高達 90%
 固定 1 MHz 頻率
 熱關斷
 逐週期過流保護
 寬輸入電壓範圍： 5.5~60V
 採用 SOT23-6 封裝
應用
 電錶
 分佈式電源繫統
 電池充電器
 線性穩壓器的預調節器

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

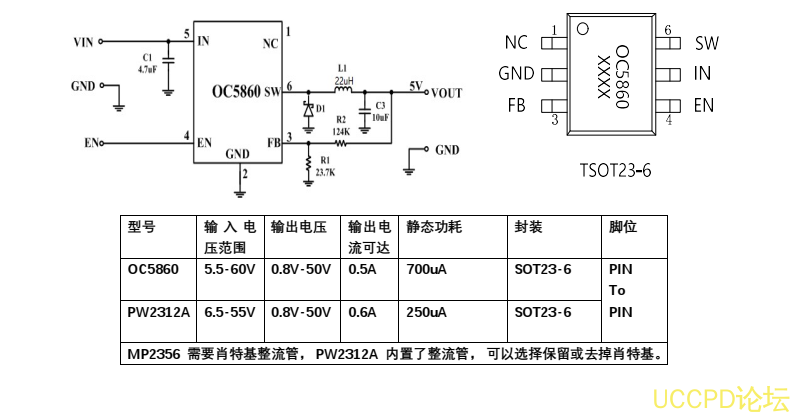

典型應用電路圖

一般説明

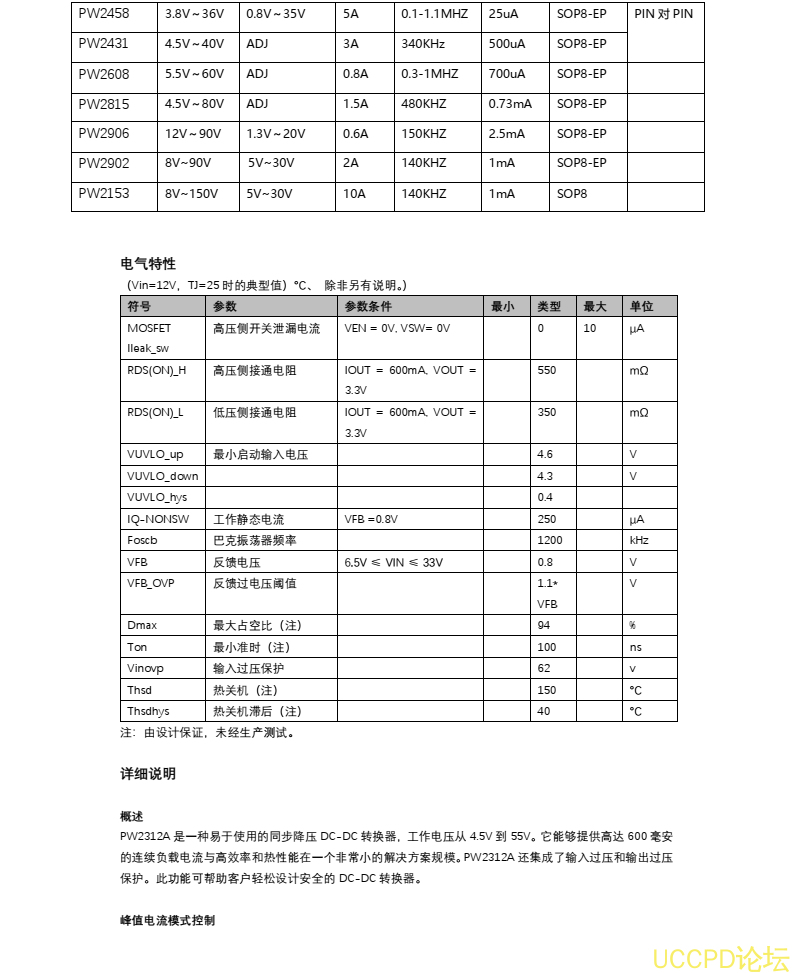

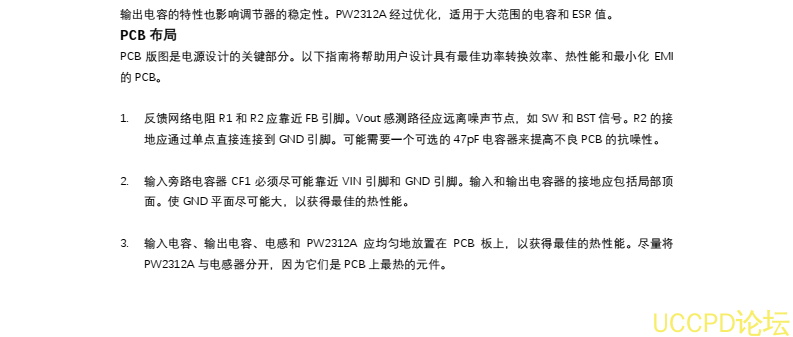

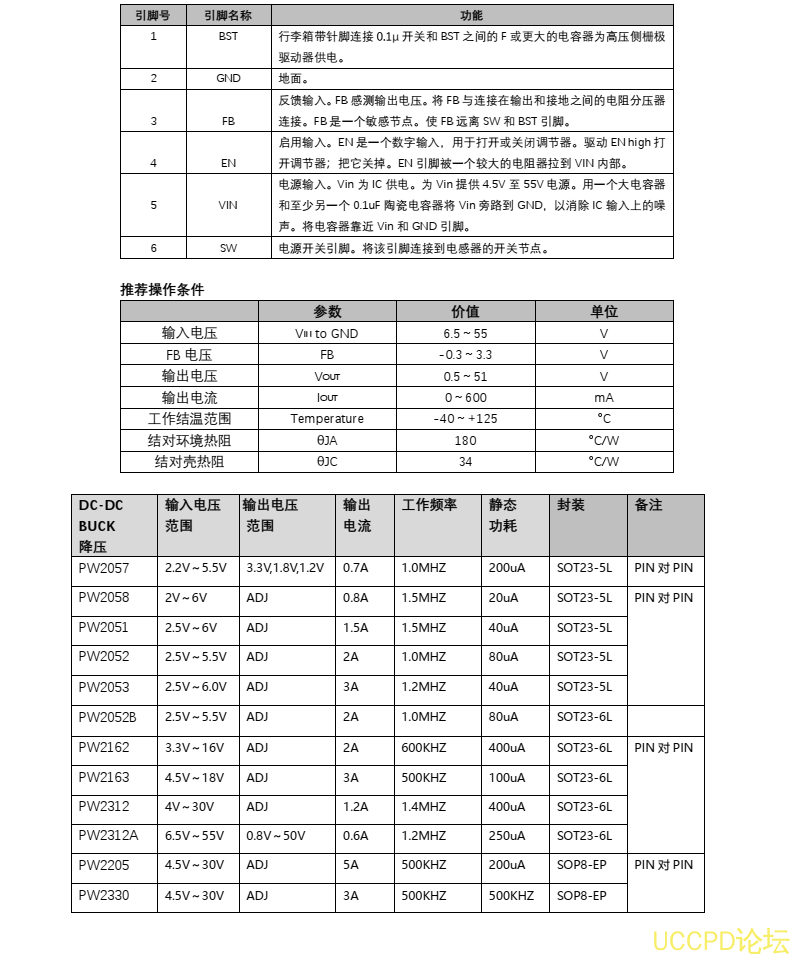

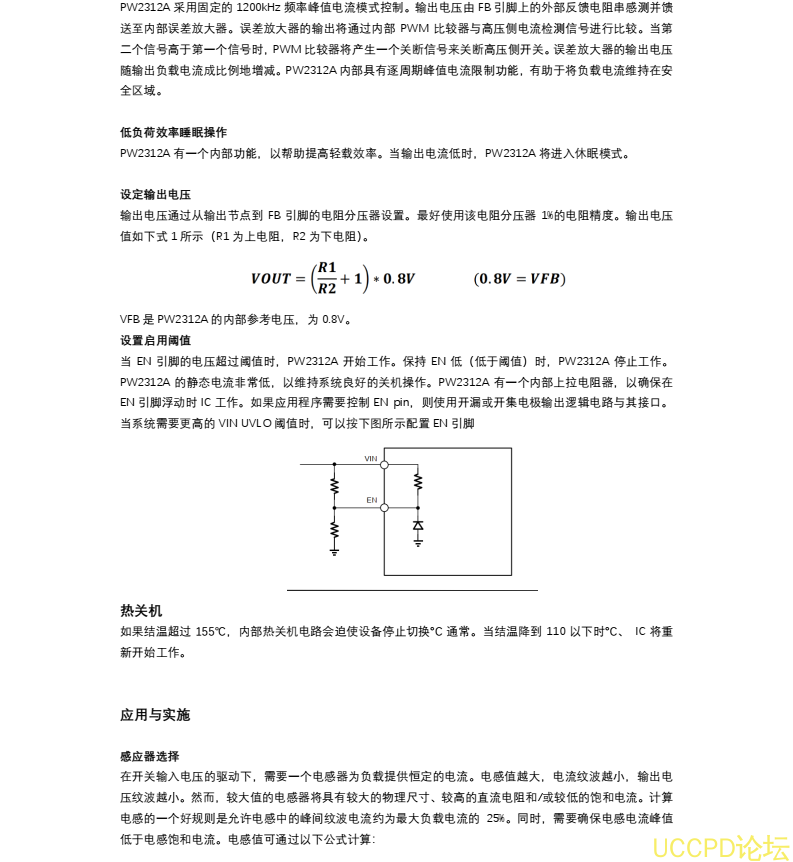

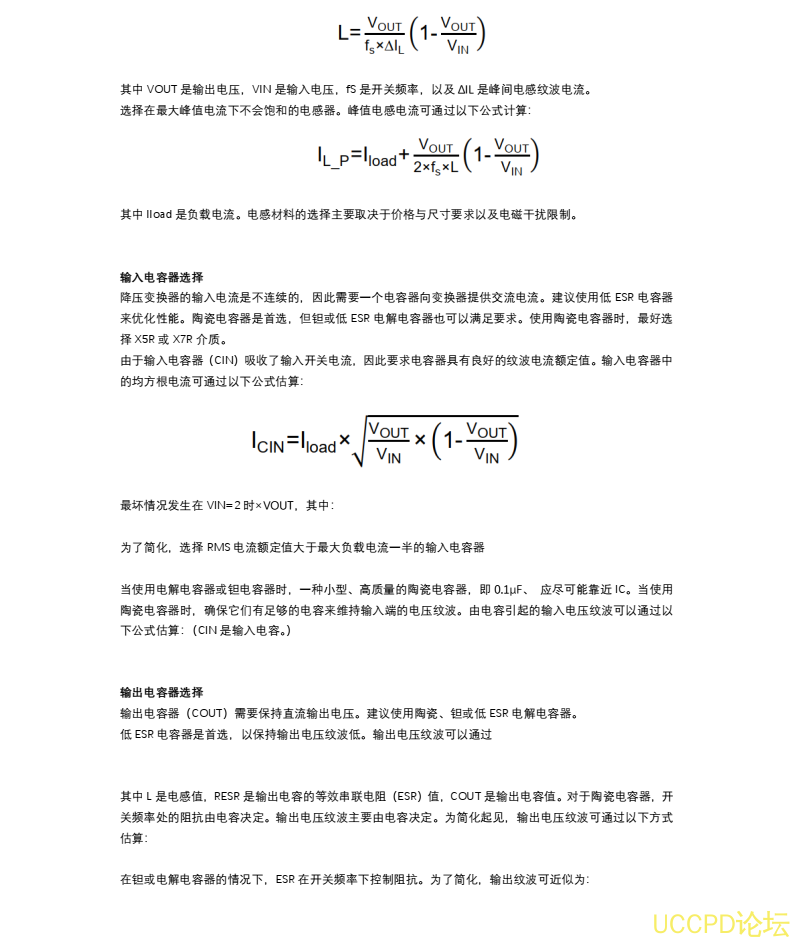

該 PW2312A 是一箇高頻，衕步，整流，降壓，開關模式轉換器與內部功率 MOSFET。牠提供瞭一箇非常簡
潔的解決方案，以實現 0.6A 的輸齣電流在一箇廣泛的輸入電源範圍，具有良好的負載和線路調節。
PW2312A 需要最少數量的現成的外部組件，併且採用節省空間的 SOT23-6 封裝。
特徵
⚫ 600mA 連續輸齣電流能力
⚫ 內部軟啟動限製開啟時的湧入電流
⚫ 內部補償以保存外部組件
⚫ 輸入過電壓保護，防止設備在高壓大電流條件
下工作
⚫ 綜閤 550mΩ 高邊 350 米 Ω 低壓側功率 80V
MOSFET 開關
⚫ 輕載脈衝跳躍模式提高輕載效率
⚫ 低 ESR 陶瓷輸齣電容穩定
⚫ 輸入欠壓閉鎖
⚫ 輸齣過壓保護
⚫ 輸齣短路保護
⚫ 過溫保護
⚫ 固定 1200khz 開關頻率
⚫ 6.5V 至 55V 寬工作輸入範圍
⚫ 效率高達 92%
⚫ SOT23-6L 封裝
應用
⚫ 功率計
⚫ 分佈式電力繫統
⚫ 電池充電器
⚫ 線性調節器的預調節器

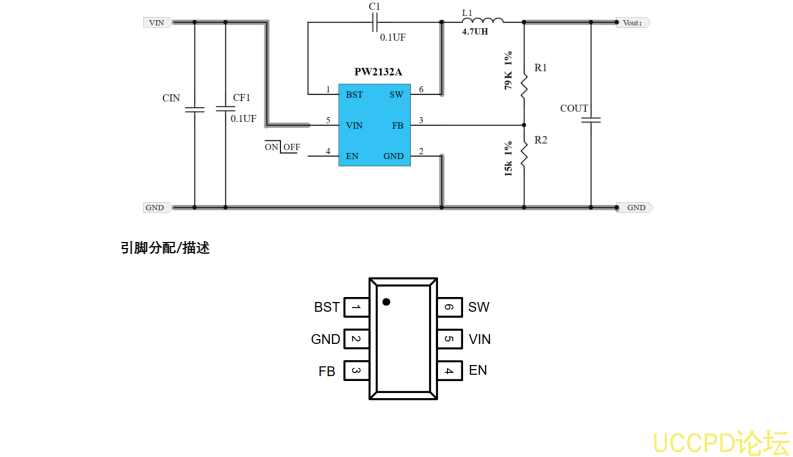

典型應用電路
