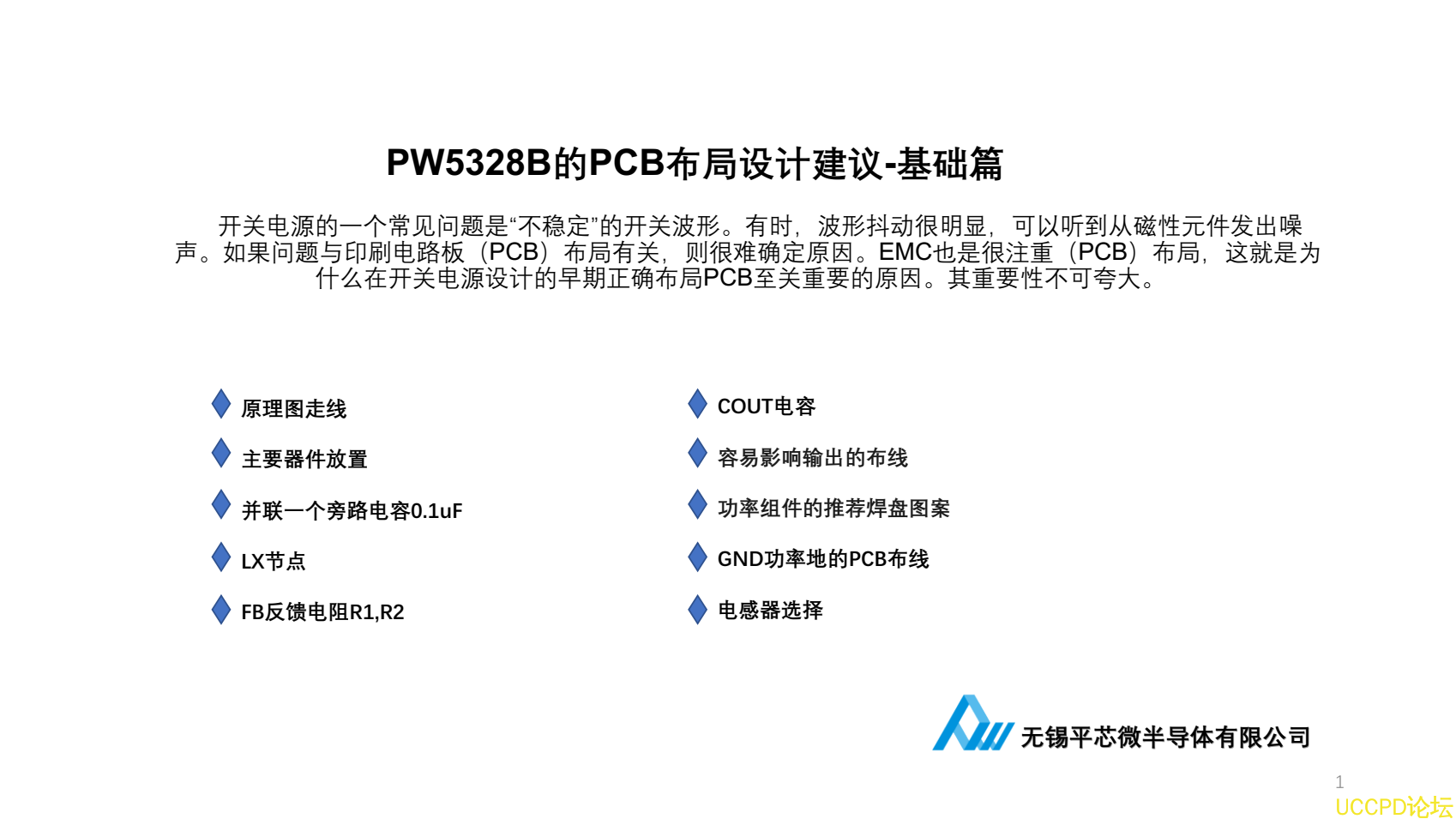

PW5328B 的 PCB 佈局設計建議 - 基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。  EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置
併聯一箇旁路電容0.1uF
LX節點
FB反饋電阻R1,R2
COUT電容
容易影響輸齣的佈線
功率組件的推薦焊盤圖案
GND功率地的PCB佈線

電感器選擇
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

概述
PW5328B 是 一 款 恆 定 頻 率 ，  6 引 腳  SOT23 電 流 模 式 陞 壓 轉 換 器 ， 適 用 於 小 型 ， 低 功 耗 應 用 。  PW5328B 的 開 關 頻 率 爲  1.2MHz
，允許使用高度小於 2mm 的小型低成本電容器和電感器。內部軟啟動可減小浪湧電流併延長電池壽命。
PW5328B 具有在輕負載時自動調製模式的功能。  PW5328B 包括欠壓鎖定， 電流限製和熱過載保護， 以防止在輸齣過載情況
下損壞。  PW5328B 採用 6 引腳小型 SOT-23 封裝。
特性：
l  效率高 97%
l  2V 至 24V 輸 入 電壓
l  1.2MHz 固定開關 頻 率
l  內部 4A 開關 電 流限製
l  可 調輸 齣 電壓
l  內部 補償
l  可 達 至 28V 的 輸 齣 電壓
l  自 動 脈衝 頻 率 調 製
l  輕載 模式
l  採用 SOT23-6 封裝

原理圖走線
•  良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
•  開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線.

主要器件放置
•  開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW5328B芯片， L1， D1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最
小化PCB電感，電阻和電壓降。
•  CIN需要靠近 PW5328B的 VIN引腳 PIN5 ，不建議過孔背麵放置。 COUT 在條件限製時，可過孔背麵放置。
• CIN推薦值22uF， Cout推薦值22uF， D1肖特基二極管根據應用的電壓電流選型，蔘考SS34。
