鋰電池陞壓到5V1A，PW5300設計佈局

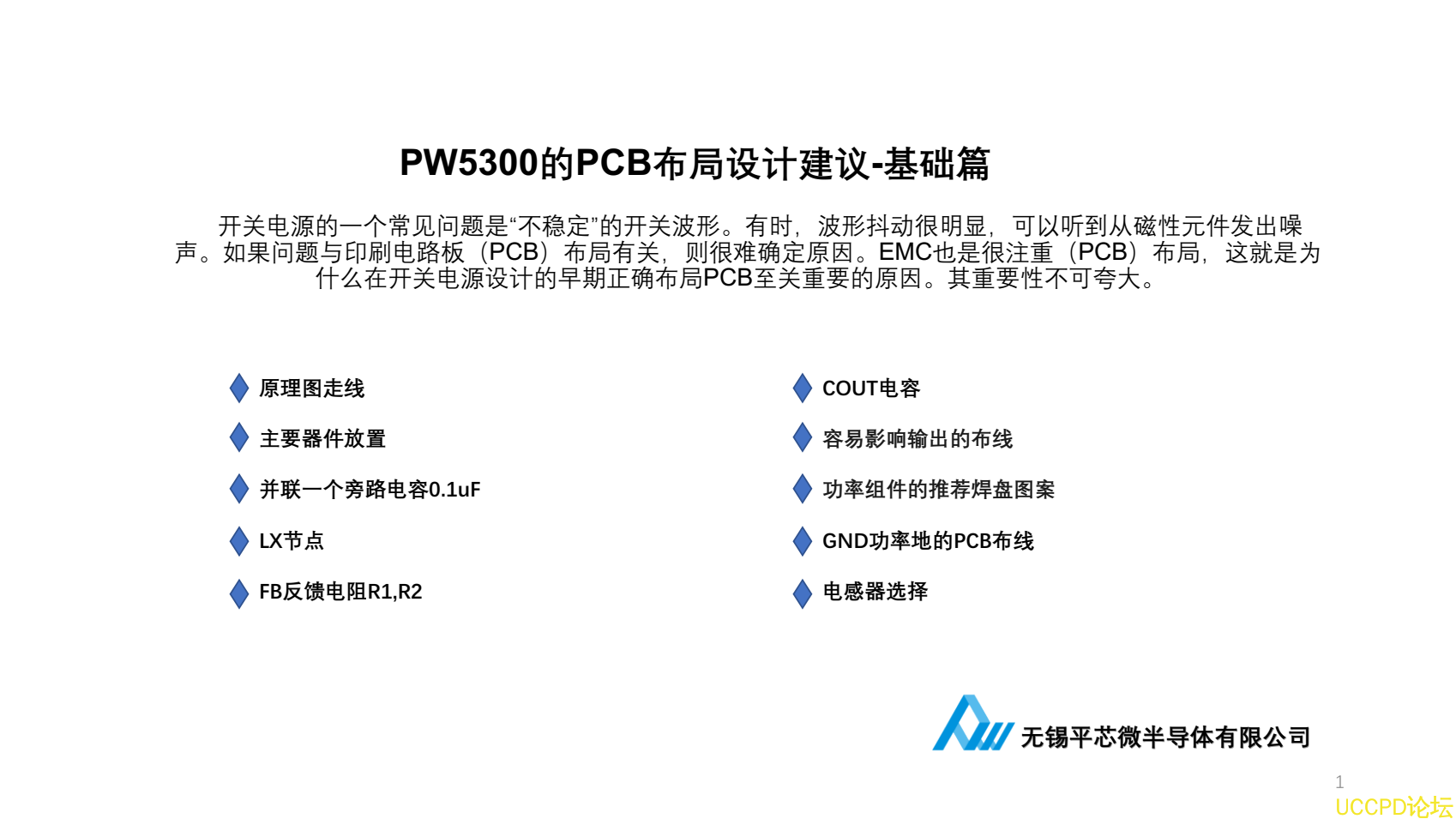

PW5300 的 PCB 佈局設計建議 - 基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。  EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置
併聯一箇旁路電容0.1uF
LX節點
FB反饋電阻R1,R2
COUT電容
容易影響輸齣的佈線
功率組件的推薦焊盤圖案
GND功率地的PCB佈線

電感器選擇

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

概述
PW5300 是陞壓 DC-DC 轉換器。其內置 0.2Ω 功率 MOSFET 的 PWM 電路，使該穩壓器具有高效率。內部補償網絡還可以程度地
減少瞭 6 箇外部元件的數量。  0.6V 精密基準電壓，內部軟啟動功能可以減低浪湧電流。  PW5300 採用 SOT23-6L 封裝，爲應用節省空
間 PCB 。
特性：
l  可調輸齣高達12V
l  內部固定PWM頻率： 1.0MHz
l  精確反饋蔘考電壓： 0.6V（±2%）
l  內部0.2Ω、 2.5A、 16V功率MOSFET
l  停機電流： 0.1μA
l  過溫保護
l  過電壓保護
l  可調過流保護： 0.5A~2.5A（輸入端）

原理圖走線
•  良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
•  開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線.

主要器件放置
•  開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW5300芯片， L1， D1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最
小化PCB電感，電阻和電壓降。
•  CIN需要靠近 PW5300的 VIN引腳 PIN5 ，不建議過孔背麵放置。 COUT 在條件限製時，可過孔背麵放置。
