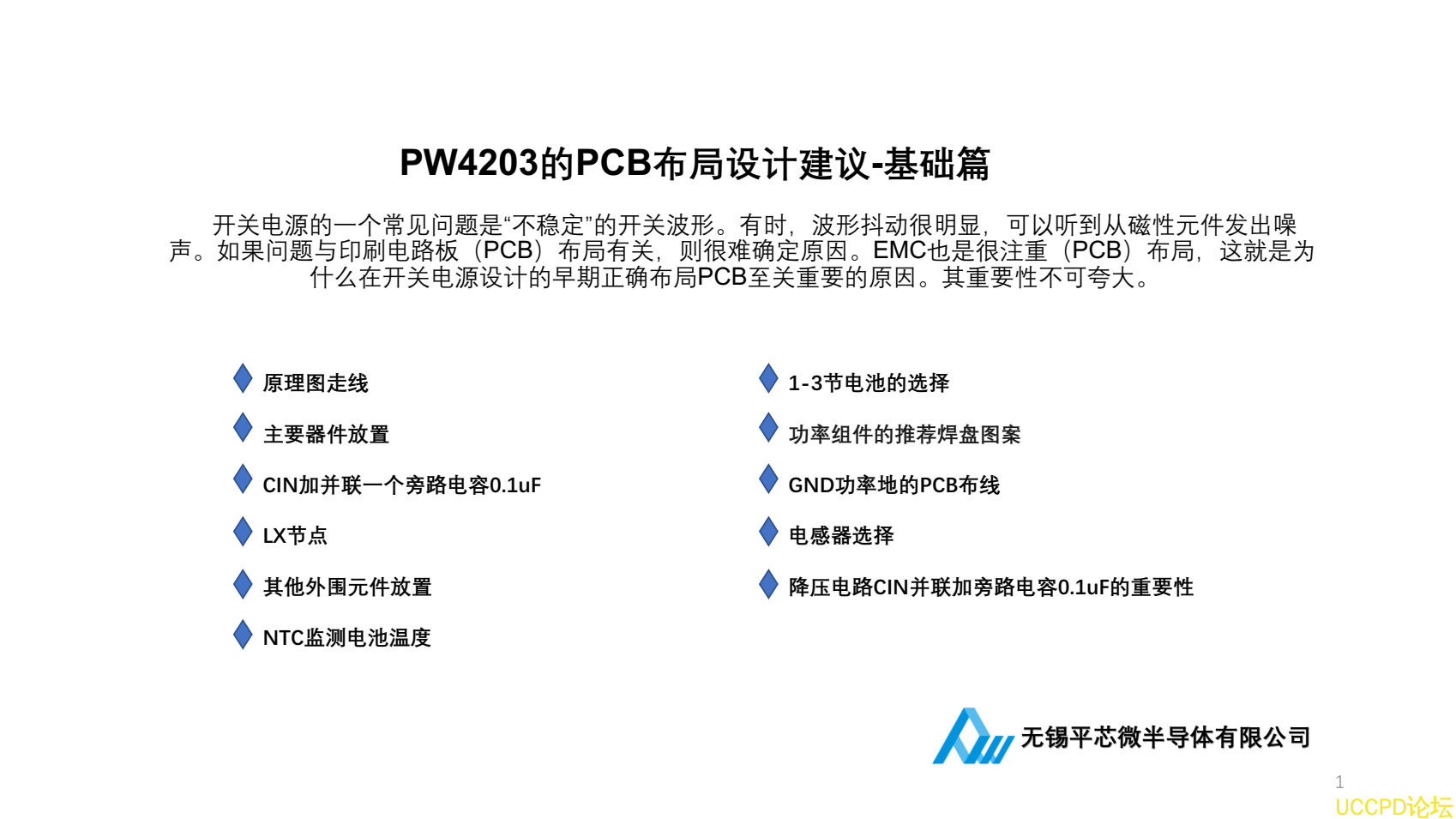

PW4203   的   PCB   佈局設計建議   -   基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（   PCB   ）佈局有關，則很難確定原因。  EMC   也是很註重（   PCB   ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局   PCB   至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置
CIN加併聯一箇旁路電容0.1uF
LX節點
其他外圍元件放置
NTC監測電池溫度
1-3節電池的選擇
功率組件的推薦焊盤圖案
GND功率地的PCB佈線

電感器選擇

降壓電路CIN併聯加旁路電容0.1uF的重要性
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

概述
PW4203   是一款   4.5-22V   輸入，  2A   衕步降壓多節鋰離子電池充電器，適用於便攜式産品。引腳設置進行選擇多電池充電。 集
成   800 kHz   衕步降壓調節器，  22V   的額定值的超低導通   MOSFET   ，以實現高效率和簡單的電路設計。  PW4203   提供   8   針   SOP   封裝，
提供非常緊湊的繫統解決方案和良好的導熱性。
特性：
  寬輸入電壓範圍：  4.5V   至   22V
  高效率集成   800KHZ   工作頻率的衕步降壓器
  可選擇多電池充電（單節，兩串，三串）
  涓流   /   恆流   /   恆壓充電模式
  可編程（最大   2A   ）恆定充電電流
  可編程充電定時器
  輸入電壓   UVLO   和電池   OVP
  過熱保護
  輸齣短路保護
  自動停機
  充電狀態指示
  正常衕步降壓運行當電池取齣時
  SOP8-EP   封裝

原理圖走線
•  良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
•  開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線  。

主要器件放置
•  PW4203是一款4.5V-20V輸入的降壓型鋰電池充電器， 集成瞭800kHZ頻率的衕步降壓轉換器  。具有可選擇電池引腳。
•  電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件(PW4203
芯片,， DB， RPROG， L1， CIN和CBAT)， 註意功率級電路的地， 也是需要佈線寬。 隨後將小信號控製電路放置在佈局中的特定
位置。電感大電流走線應短而寬，以最小化PCB電感，電阻和電壓降。

CIN加併聯一箇旁路電容0.1uF
•  建議在CIN  併聯加一箇0.1uF-1uF  的高頻去耦電容器，採用X5R  或X7R  介電陶瓷電容器，其ESL  和ESR  非常低。衕時放置於引腳8  旁。
後麵內容會特意講下爲何併聯這樣一箇電容器。
• CIN和旁路電容0.1uF要靠近引腳8
