20V轉3.3V降壓芯片，DEMO闆設計PW2330

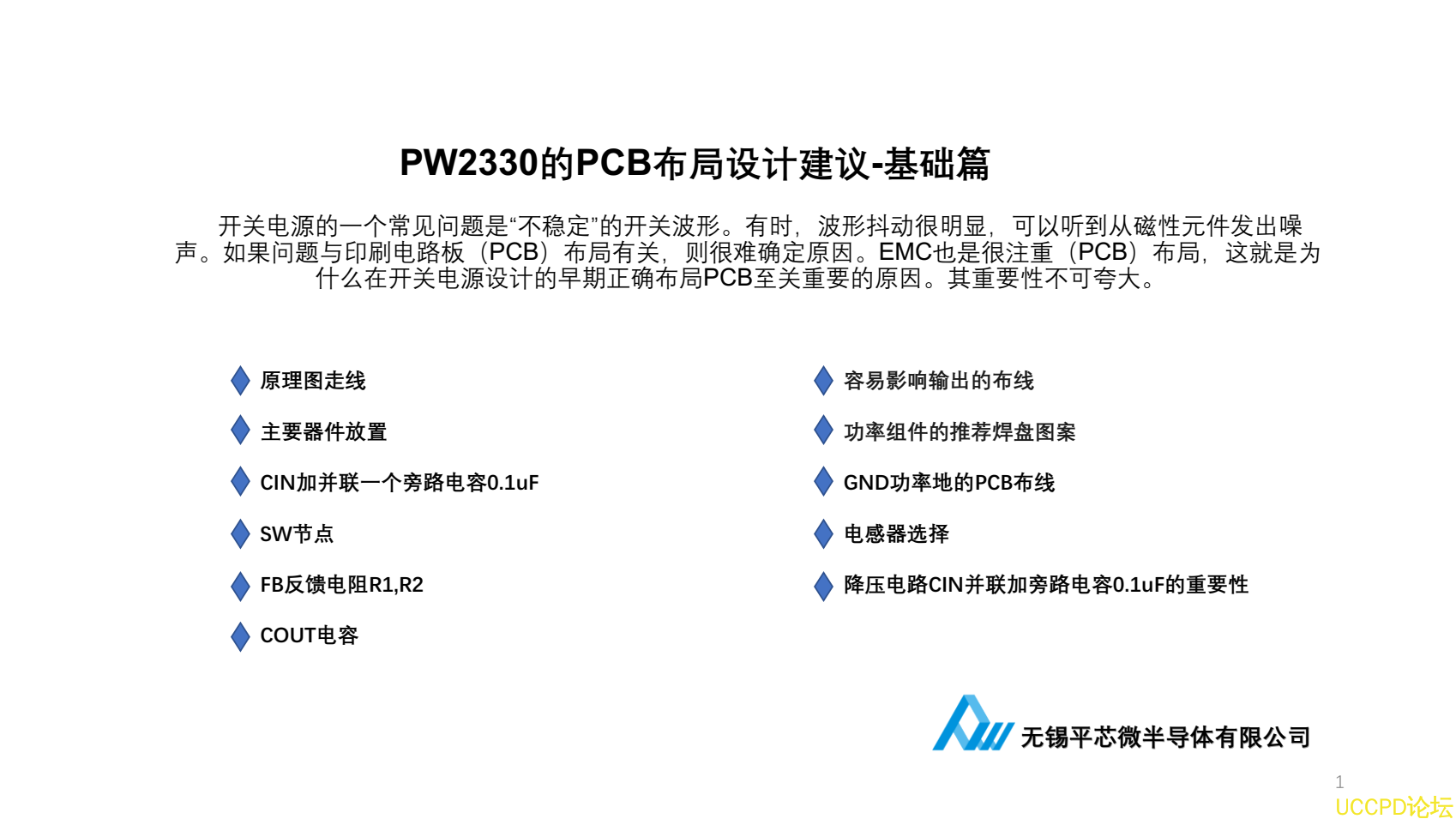

PW2330   的   PCB   佈局設計建議   -   基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（   PCB   ）佈局有關，則很難確定原因。  EMC   也是很註重（   PCB   ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局   PCB   至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置
CIN加併聯一箇旁路電容0.1uF
SW節點
FB反饋電阻R1,R2
COUT電容
容易影響輸齣的佈線
功率組件的推薦焊盤圖案
GND功率地的PCB佈線
電感器選擇
降壓電路CIN併聯加旁路電容0.1uF的重要性

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

概述
PW2330  是一種高效率的衕步降壓  DC-DC  變換器，  3A  的輸齣電流。  PW2330  在  4.5V  到  30V  的寬輸入電壓範圍內工作， 集成
主開關和衕步開關， 具有非常低的  RDS  （  ON  ） 以最小化傳導損失。  PW2330  快速瞬態響應適用於高降壓應用和輕負載下的高效
率。此外， 可連續傳導模式下的  500kHz  恆定頻率，以最小化電感器和電容器。
特性：
  輸入電壓範圍：  4.5V-30V
  輸齣電壓：可調，恆壓
  瞬態響應
  軟啟動限製湧入電流
  恆頻：  500kHz
  3A  連續負載電流能力
  輸齣過電流限製
  輸齣短路保護
  熱關機和自動恢複
  封裝：  SOP8-EP

原理圖走線
•  良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
•  開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線  。

主要器件放置
•  開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2330芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化
PCB電感，電阻和電壓降。
•  CIN必鬚要靠近  PW2330的  VIN引腳  PIN8  ，不建議過孔背麵放置。 COUT  在條件限製時，可過孔背麵放置。
