80V轉5V，恆壓可調恆流電源PCB設計建議規範PW2153

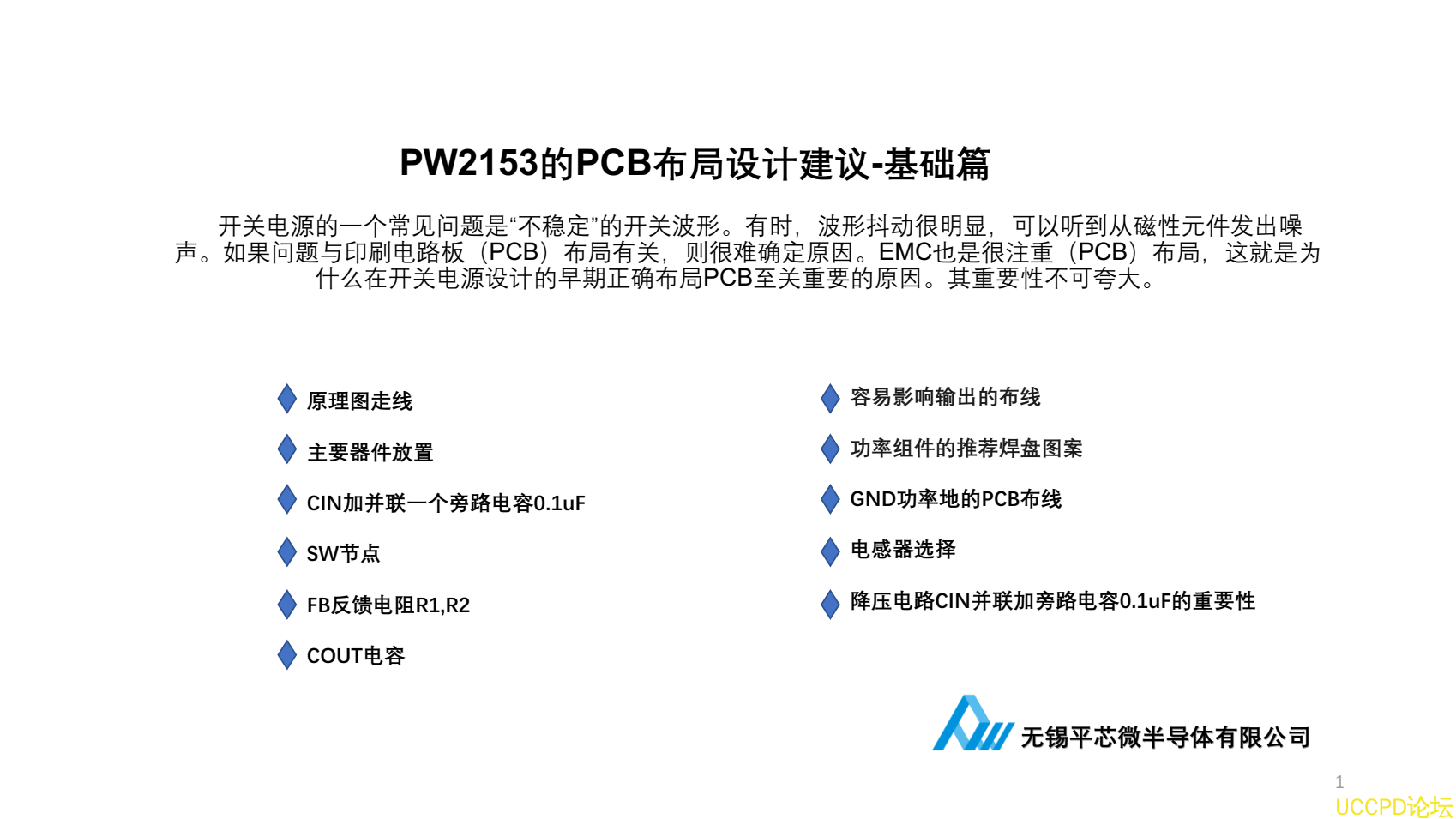

PW2153 的 PCB 佈局設計建議 - 基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。 EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置
CIN加併聯一箇旁路電容0.1uF
SW節點
FB反饋電阻R1,R2
COUT電容
容易影響輸齣的佈線
功率組件的推薦焊盤圖案
GND功率地的PCB佈線
電感器選擇
降壓電路CIN併聯加旁路電容0.1uF的重要性

代理商：深圳市誇剋微科技鄭先生：13528458039 QQ 2867714804

概述
PW2153 是一款支持寬電壓輸入的開關降壓型 DC-DC 控製器，最高輸入電壓可超過 150V 。 PW2153 具有低待機功耗、
高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸齣，輸齣電流可高達 10A 以上。
PW2153 衕時支持輸齣恆壓和輸齣恆流功能。通過設置 CS 電阻可設置輸齣恆流值。通過設置 FB1 、 FB2 引腳的分壓電阻
可設置輸齣恆壓值。 PW2153 採用固定頻率的 PWM 控製方式，典型開關頻率爲 140KHz 。輕載時會自動降低開關頻率以穫得
高的轉換效率。
PW2153 內部集成軟啟動以及過溫保護電路，輸齣短路保護，限流保護等功能，提高繫統可靠性。 PW2153 支持輸齣
5V/3A 和 12V/10A （外置 MOS ）。
特性：
 寬輸入電壓範圍： 8V~150V
 輸齣電壓從 5V 到 30V 可調
 支持輸齣恆壓恆流
 高效率：可高達 96%
 工作頻率： 140KHz
 低待機功耗
 內置過溫保護、輸齣短路保護
 內置軟啟動
 SOP8 封裝

原理圖走線
• 良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
• 開始進行PCB佈局之前，一箇好的做法是突齣顯示高電流走線的原理圖走線，平芯微産品Datasheet的典型應用電路中，特彆
用瞭显著標示提供給客戶蔘考：黑色粗線。

主要器件放置
• 開關電源電路可以分爲功率級電路和小信號控製電路。功率級電路包括傳導大電流的組件。通常，應首先放置這些組件
(PW2153芯片,Q1， D1， R7A,R7B， L1， CIN和COUT)。隨後將小信號控製電路放置在佈局中的特定位置。電感大電流走線應短
而寬，以最小化PCB電感，電阻和電壓降。
• 我們知道當開關或者拔插電源時，會産生數倍高於輸入電壓的尖峰電壓。錶現明顯的類似我們平時插上充電器時的電擊聲
音，這箇插入拔齣的動作或者開關動作就會産生輸入尖峰電壓。吸收輸入尖峰電壓解決方案常見：併聯TVS管，加大或加47uF-
470uF電解電容， RC電路等等。根據不衕輸入應用來測試選擇。
