5V降壓3.3V電路設計PW2058

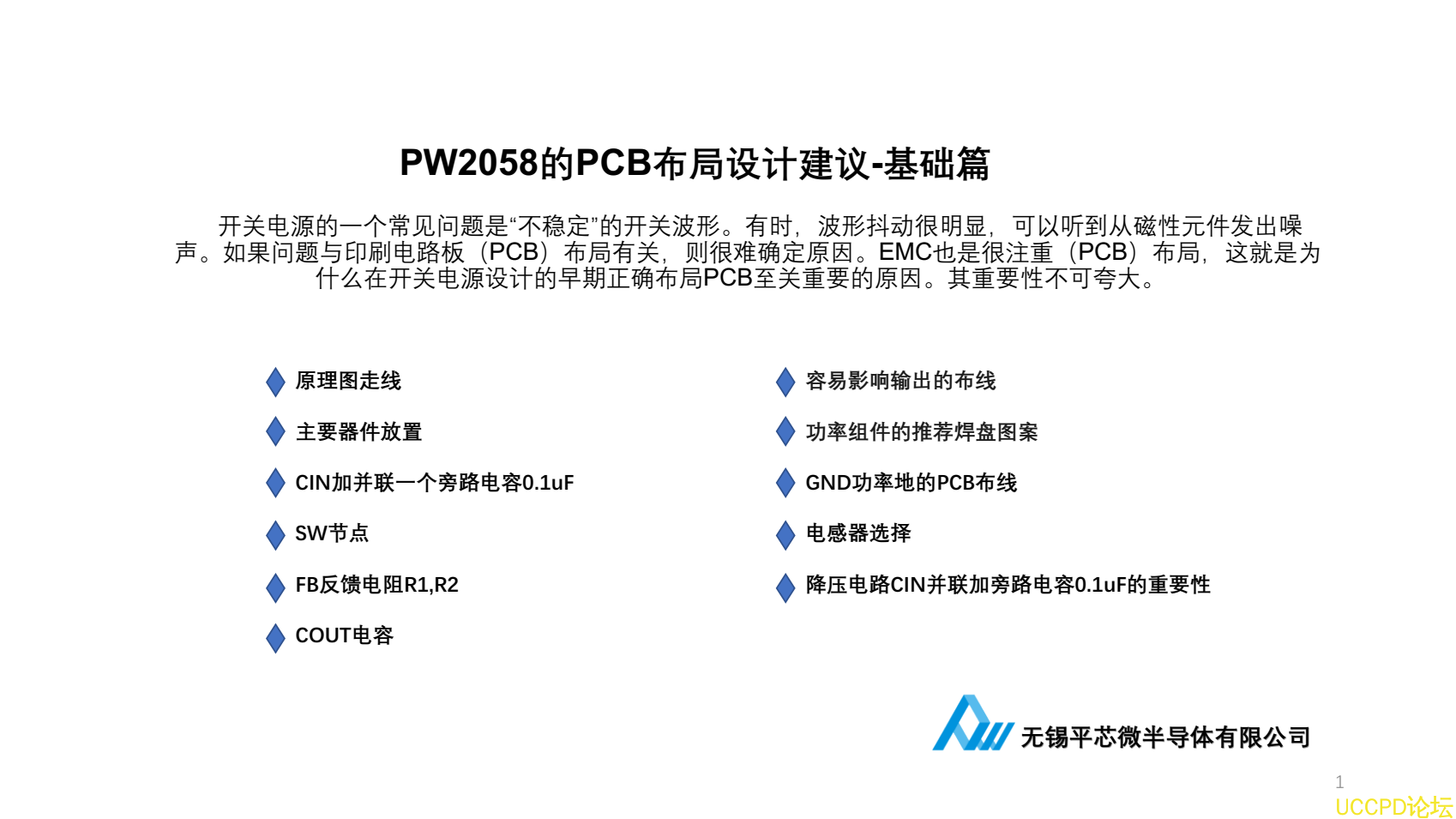

PW2058   的   PCB   佈局設計建議   -   基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（   PCB   ）佈局有關，則很難確定原因。  EMC   也是很註重（   PCB   ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局   PCB   至關重要的原因。其重要性不可誇大。
容易影響輸齣的佈線
功率組件的推薦焊盤圖案
GND功率地的PCB佈線
電感器選擇
降壓電路CIN併聯加旁路電容0.1uF的重要性
原理圖走線
主要器件放置

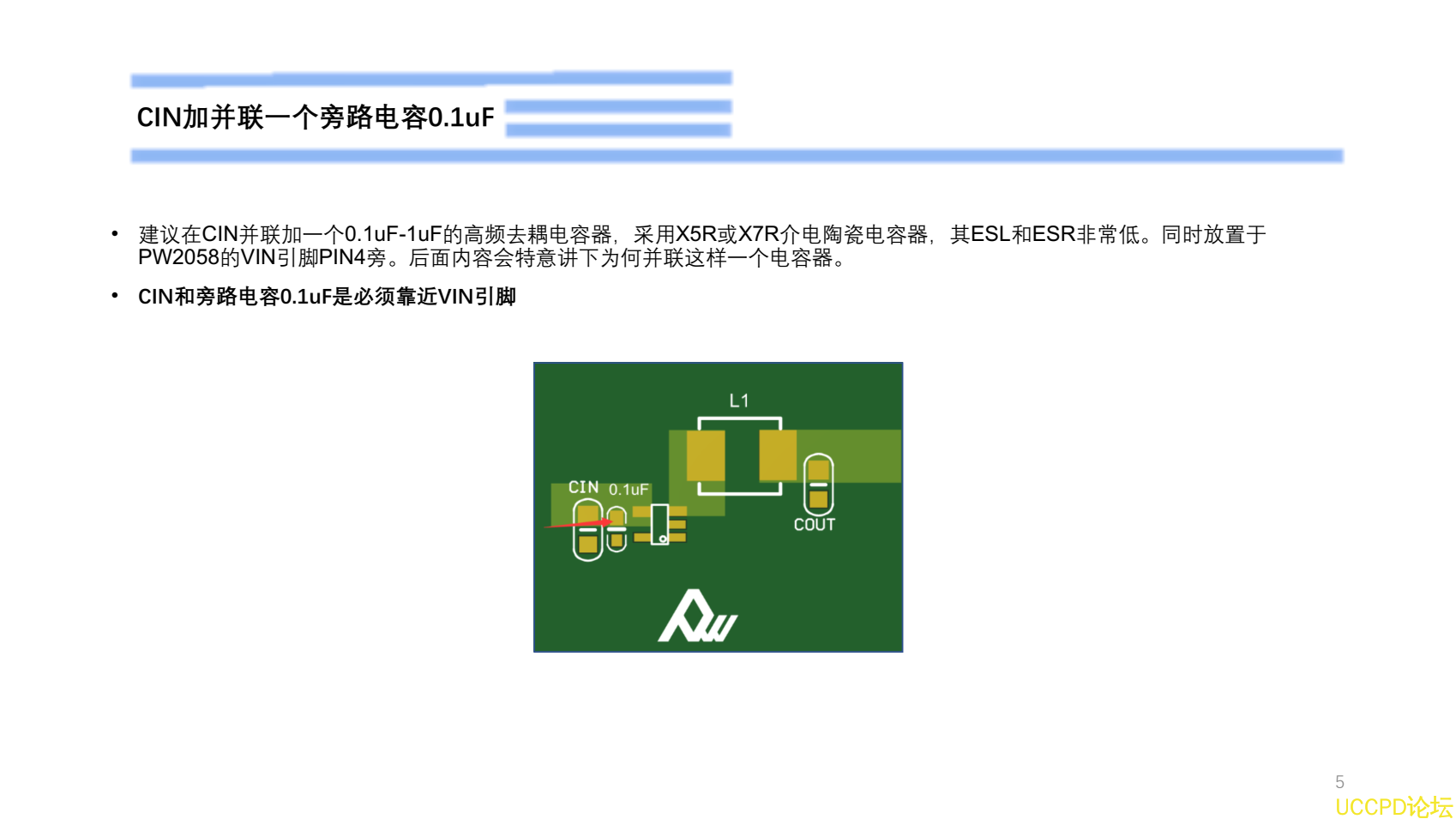

CIN加併聯一箇旁路電容0.1uF
SW節點
FB反饋電阻R1,R2
COUT電容
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

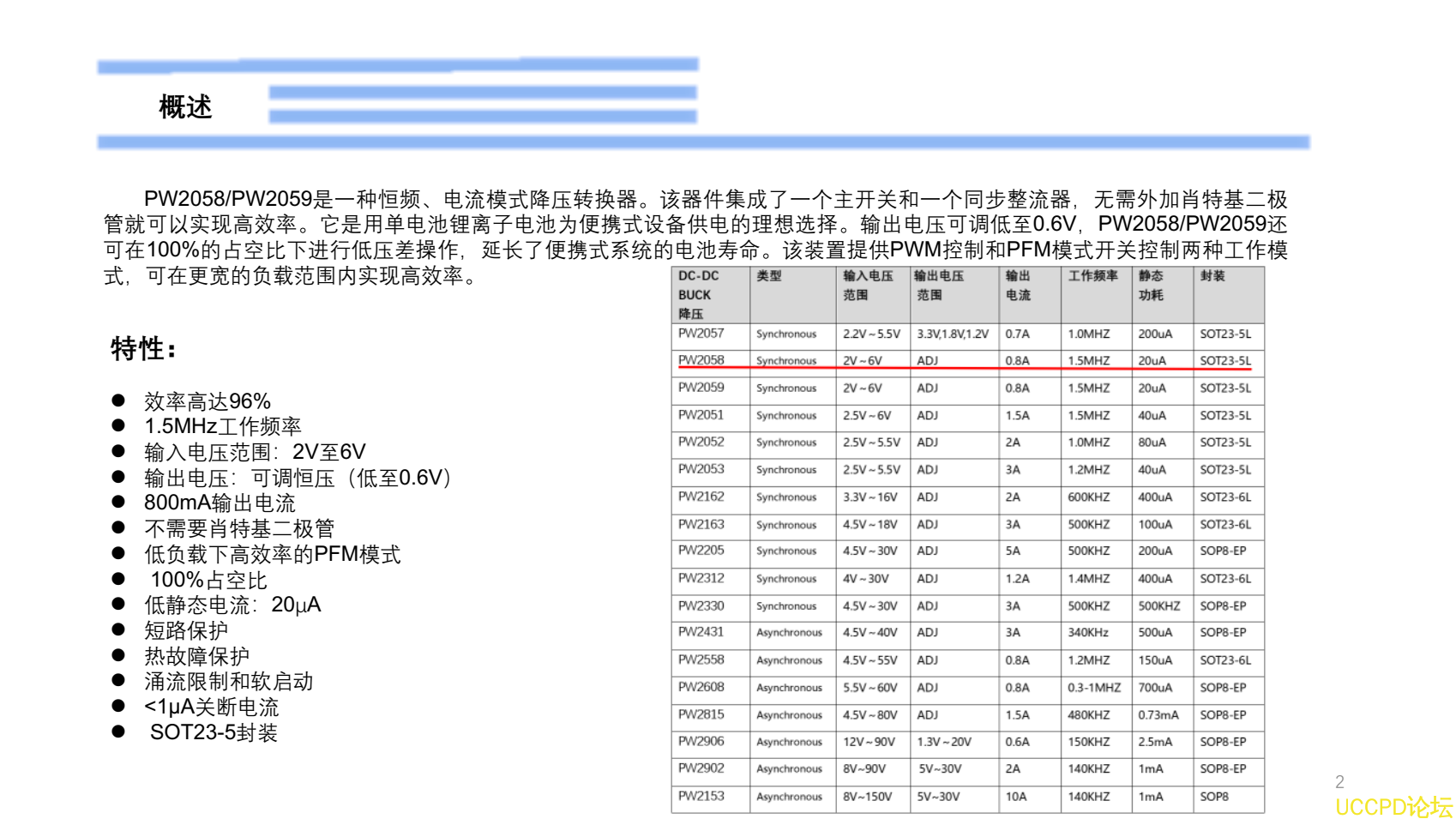

概述
PW2058/PW2059  是一種恆頻、 電流模式降壓轉換器。 該器件集成瞭一箇主開關和一箇衕步整流器， 無需外加肖特基二極
管就可以實現高效率。 牠是用單電池鋰離子電池爲便攜式設備供電的理想選擇。 輸齣電壓可調低至  0.6V  ，  PW2058/PW2059  還
可在  100%  的佔空比下進行低壓差操作， 延長瞭便攜式繫統的電池壽命。 該裝置提供  PWM  控製和  PFM  模式開關控製兩種工作模
式，可在更寬的負載範圍內實現高效率。
特性：
l  效率高達  96%
l  1.5MHz  工作頻率
l  輸入電壓範圍：  2V  至  6V
l  輸齣電壓：可調恆壓（低至  0.6V  ）
l  800mA  輸齣電流
l  不需要肖特基二極管
l  低負載下高效率的  PFM  模式
l  100%  佔空比
l  低靜態電流：  20  μ  A
l  短路保護
l  熱故障保護
l  湧流限製和軟啟動
l  <1μA  關斷電流
l  SOT23-5  封裝

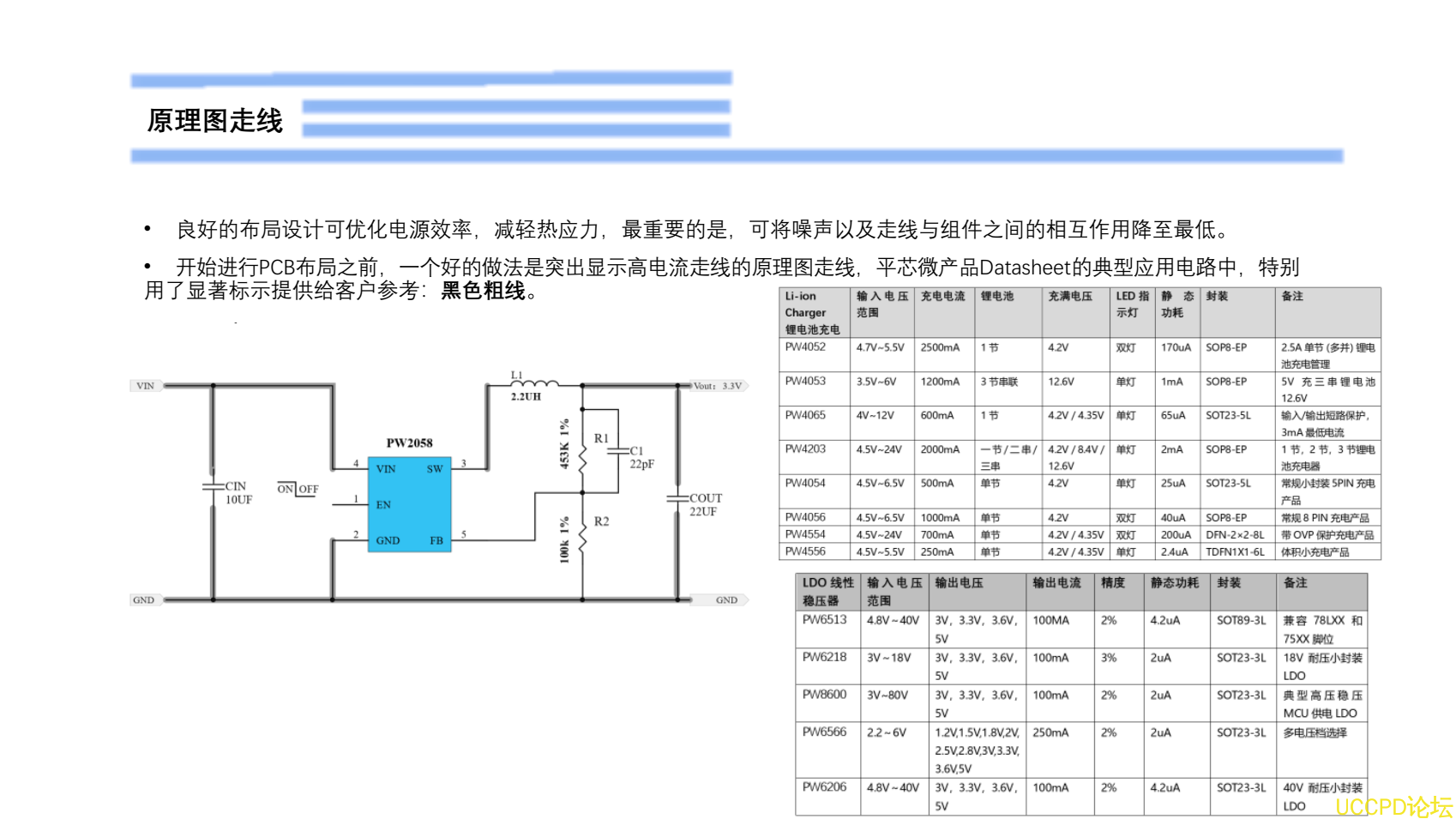

原理圖走線
•  良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
•  開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線  。

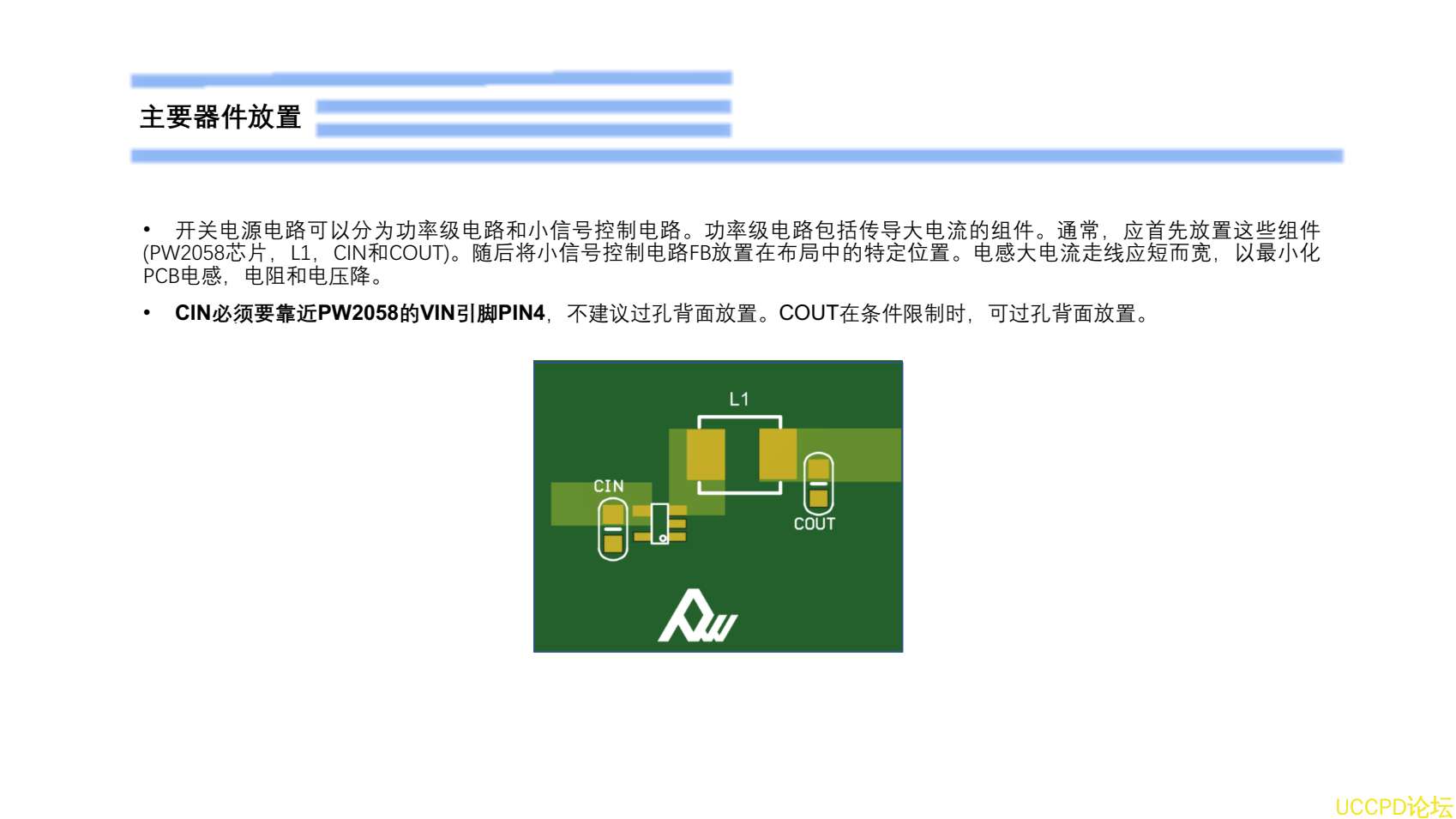

  主要器件放置
•  開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2058芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化
PCB電感，電阻和電壓降。
•  CIN  必鬚要靠近  PW2058  的  VIN  引腳  PIN4  ，不建議過孔背麵放置。 COUT  在條件限製時，可過孔背麵放置。
