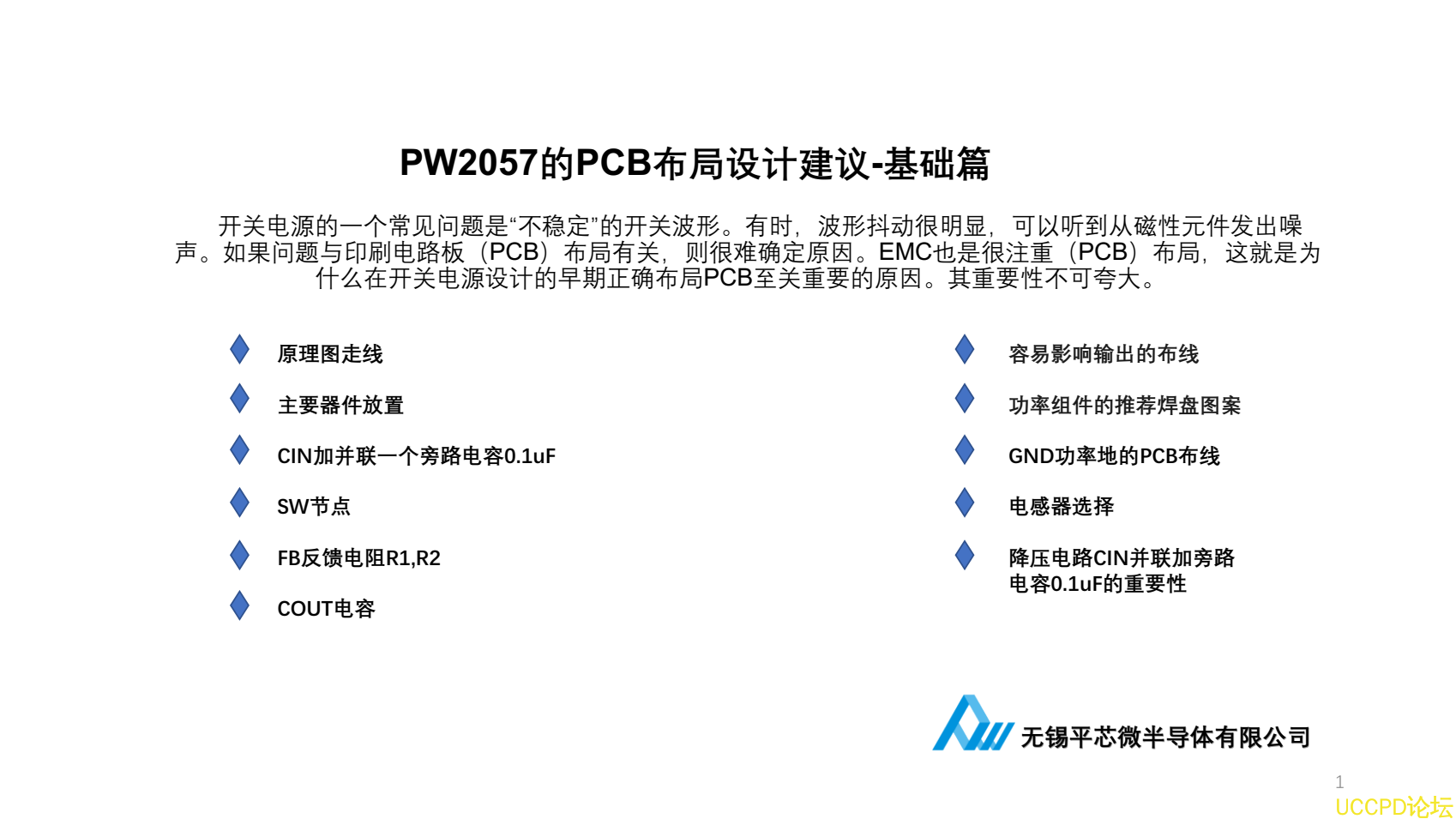

鋰電池3.7V降壓電路圖的PCB設計過程PW2057
詳情
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（ PCB ）佈局有關，則很難確定原因。 EMC 也是很註重（ PCB ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局 PCB 至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置

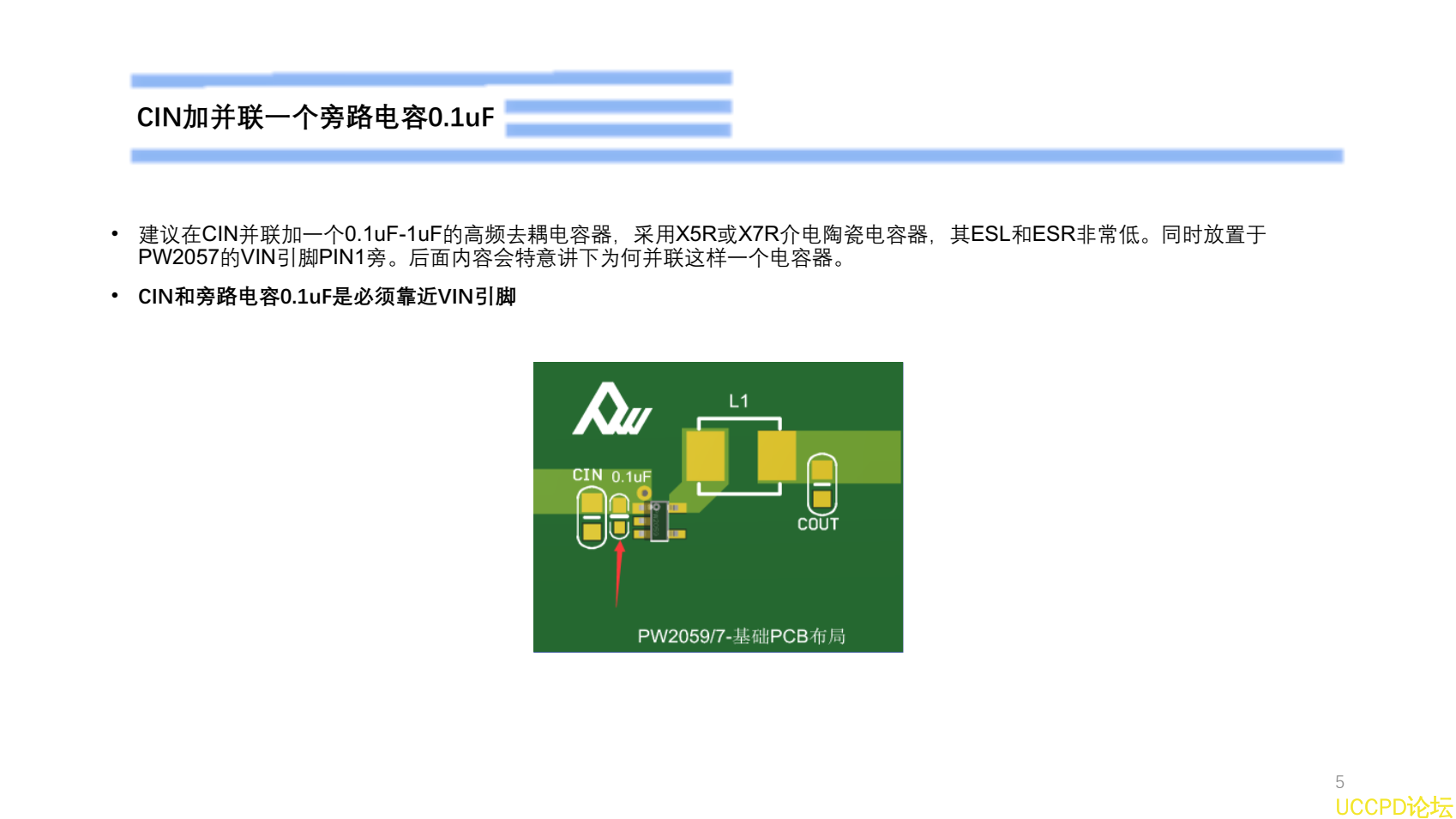

CIN加併聯一箇旁路電容0.1uF

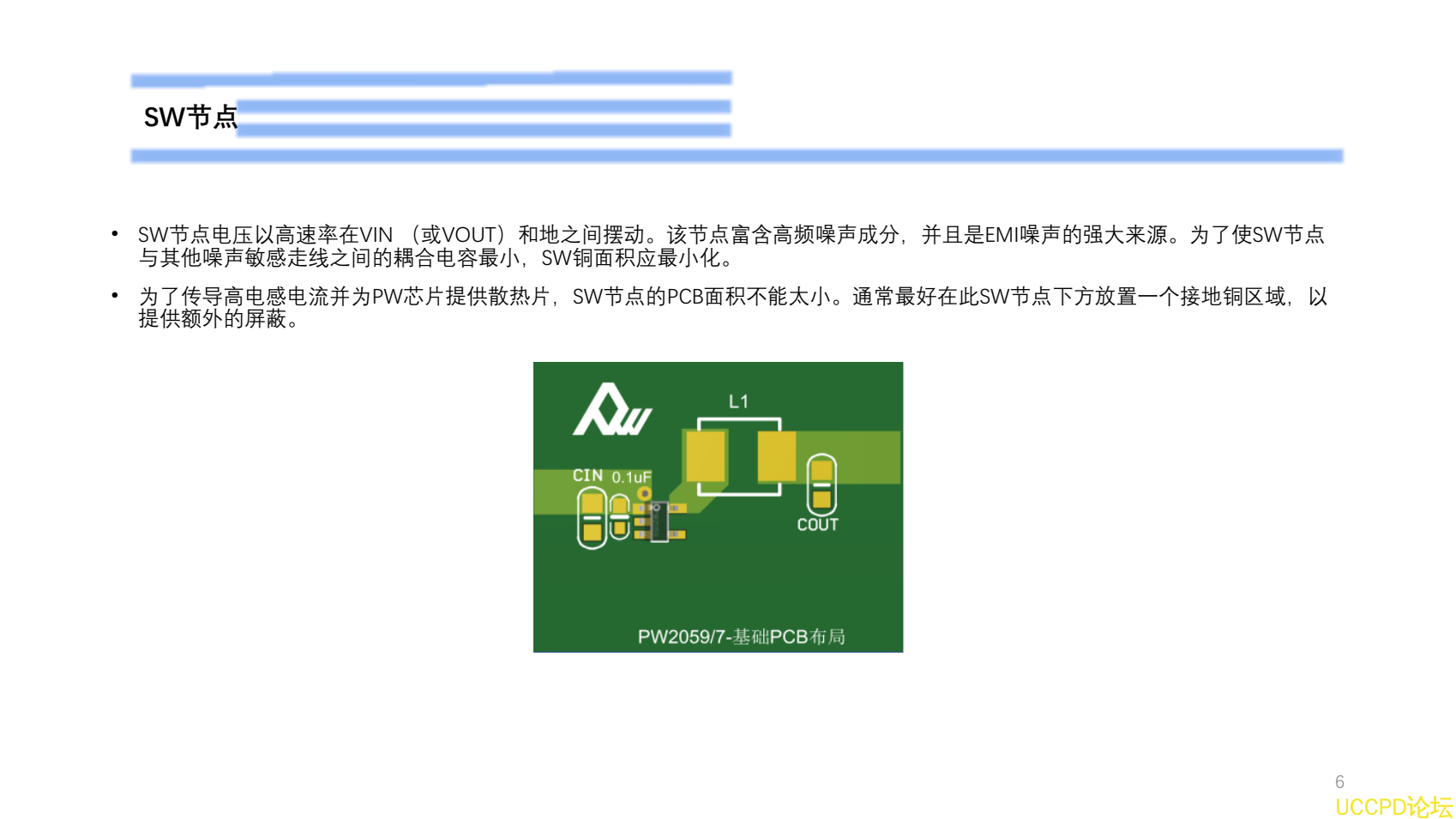

SW節點
FB反饋電阻R1,R2

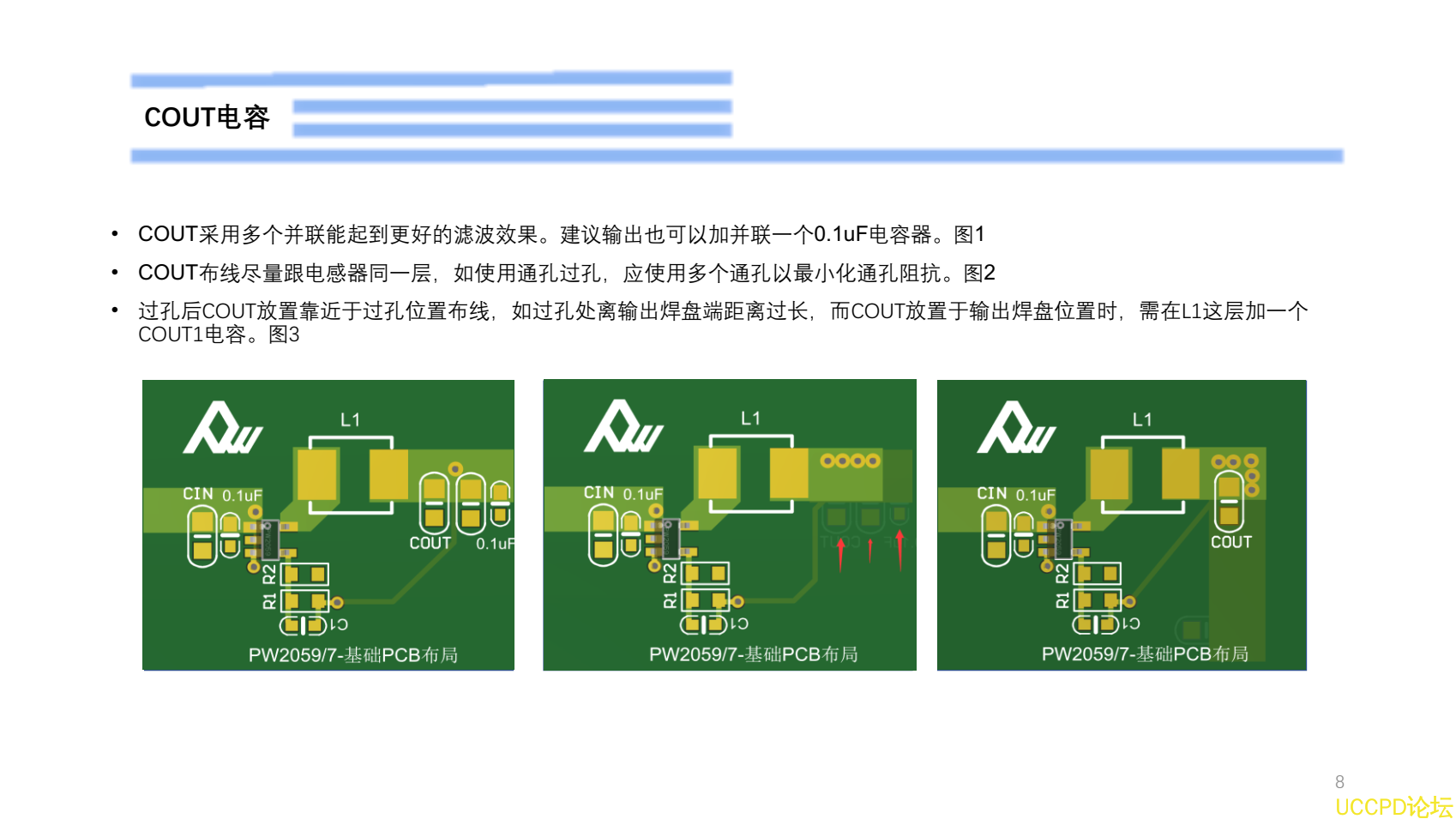

COUT電容

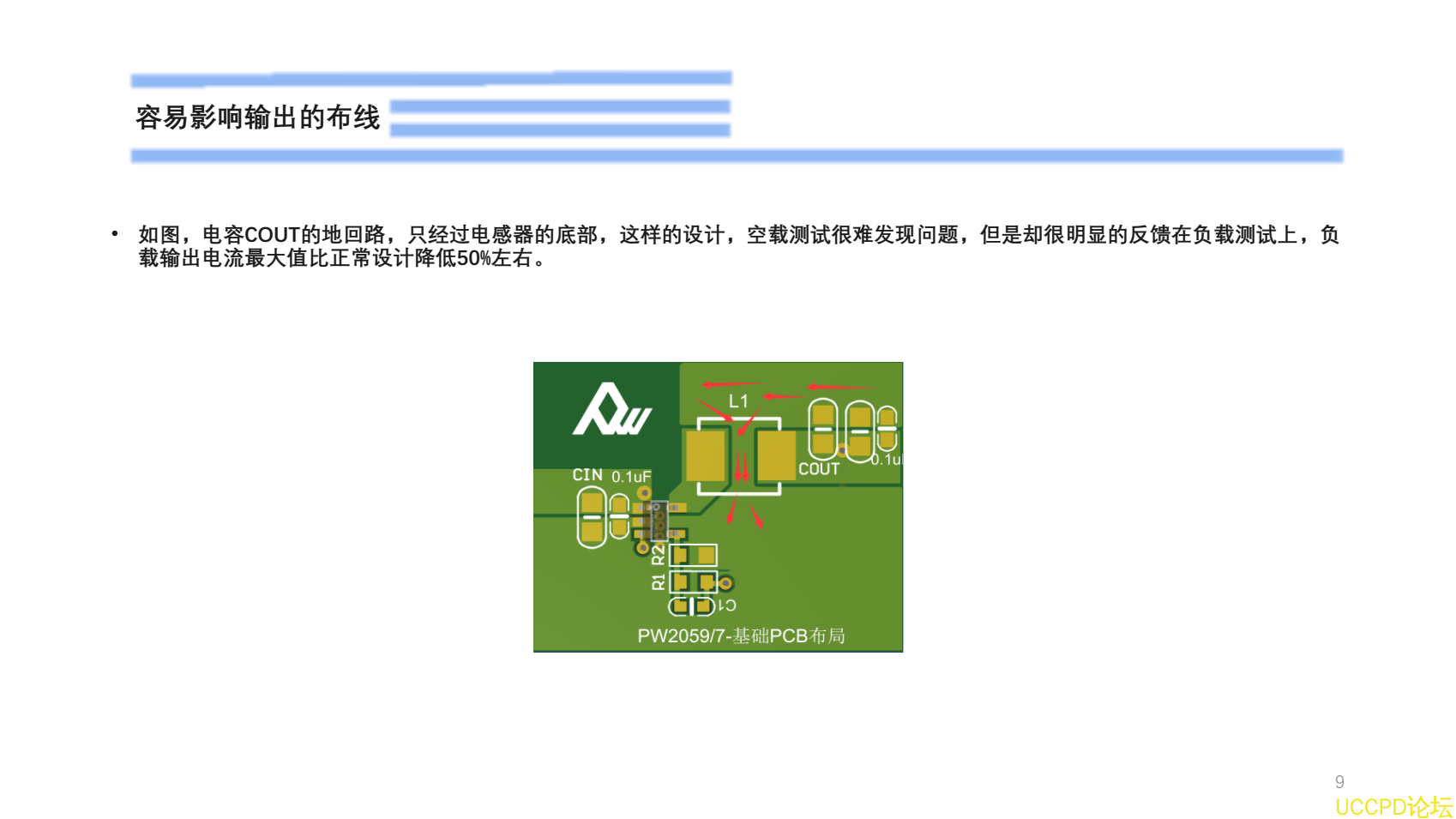

容易影響輸齣的佈線

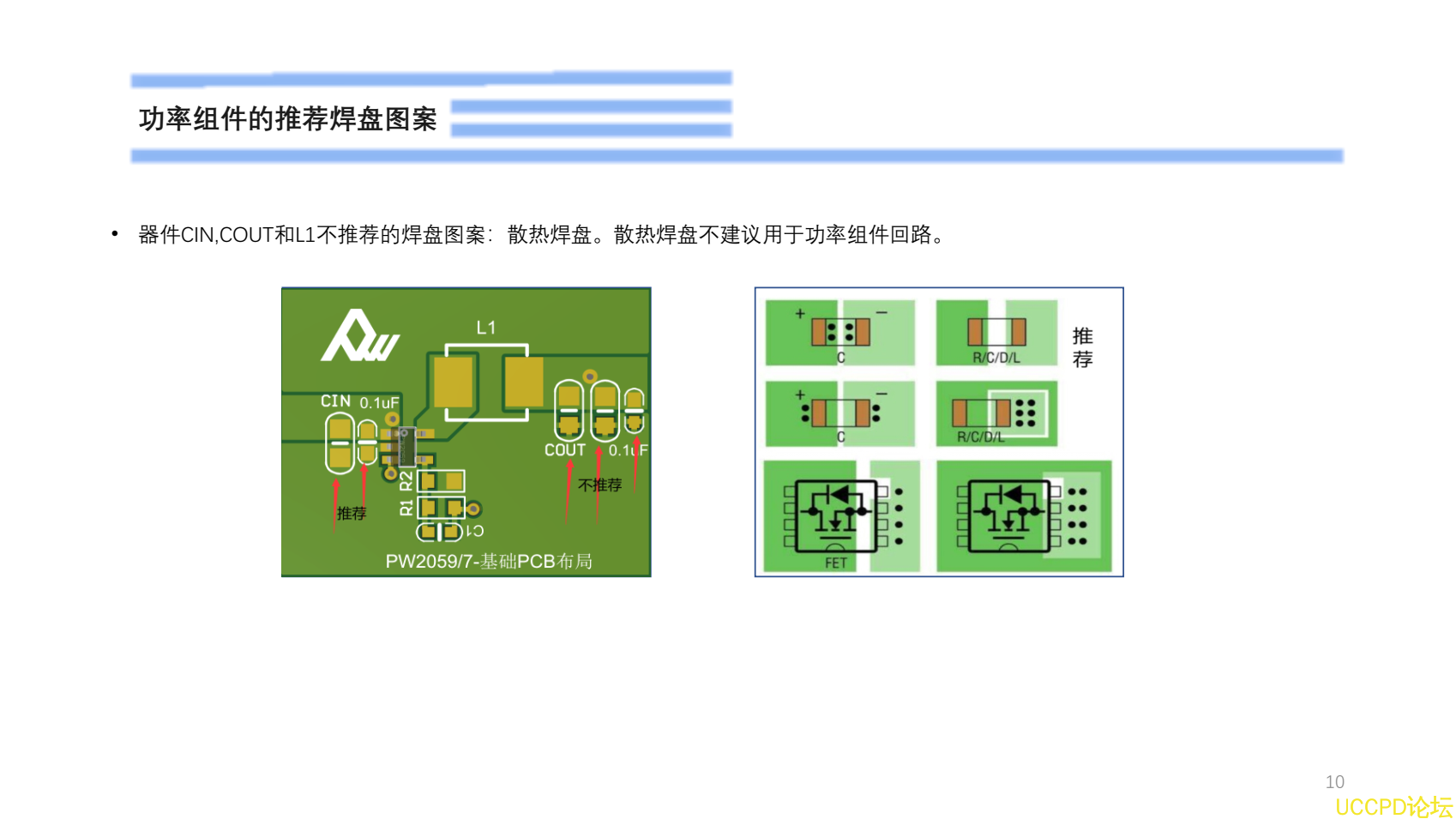

功率組件的推薦焊盤圖案

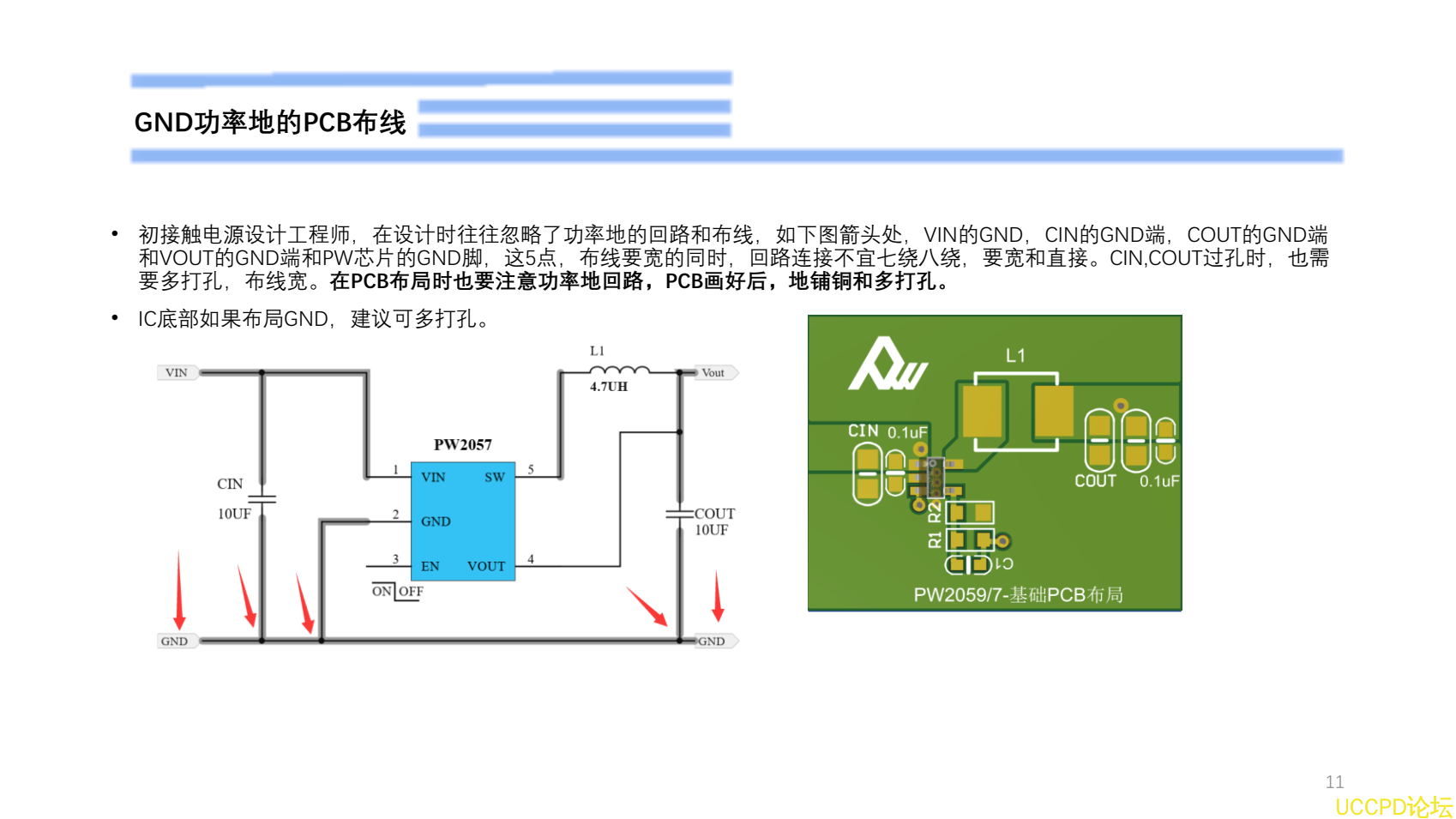

GND功率地的PCB佈線

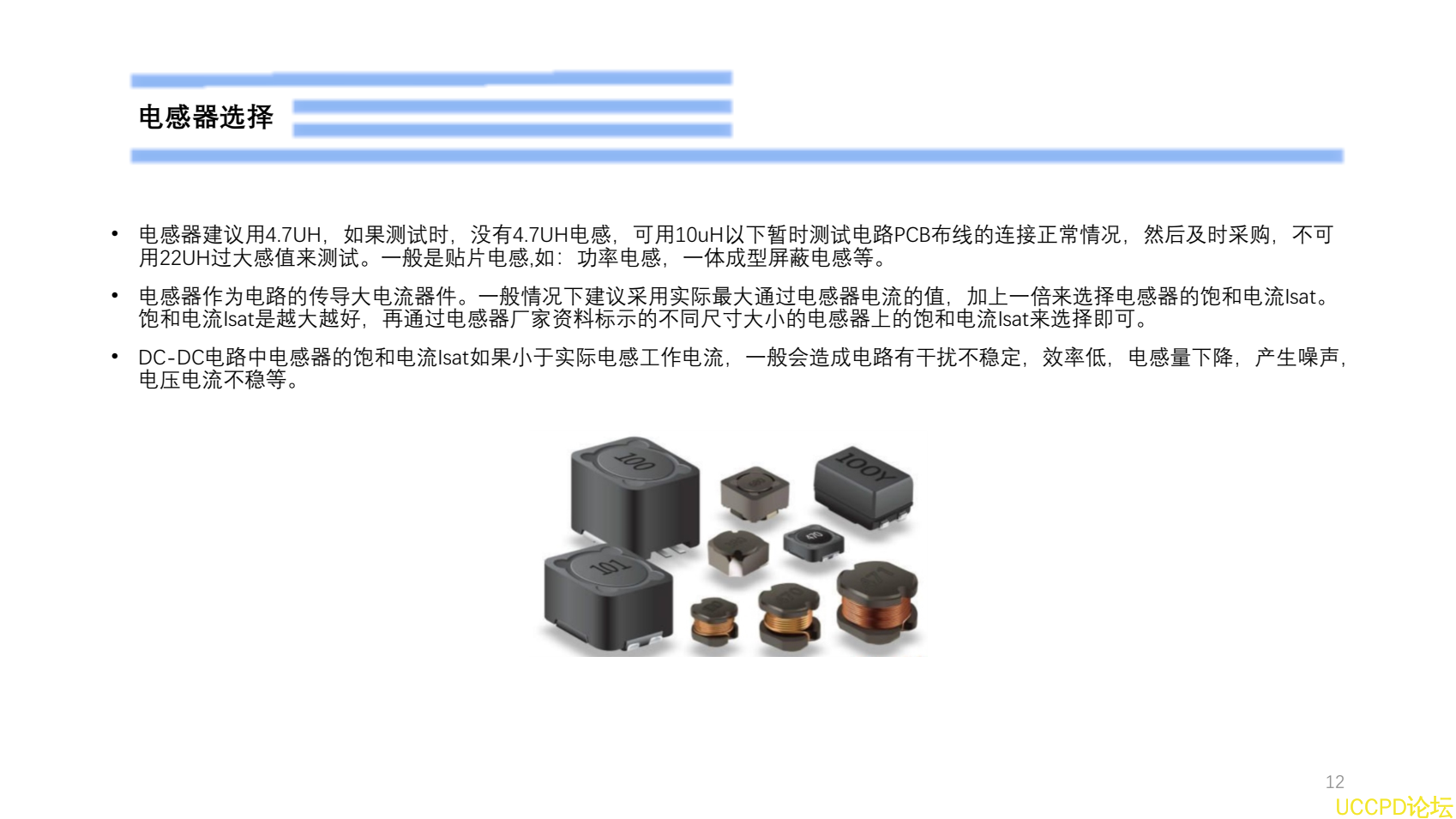

電感器選擇

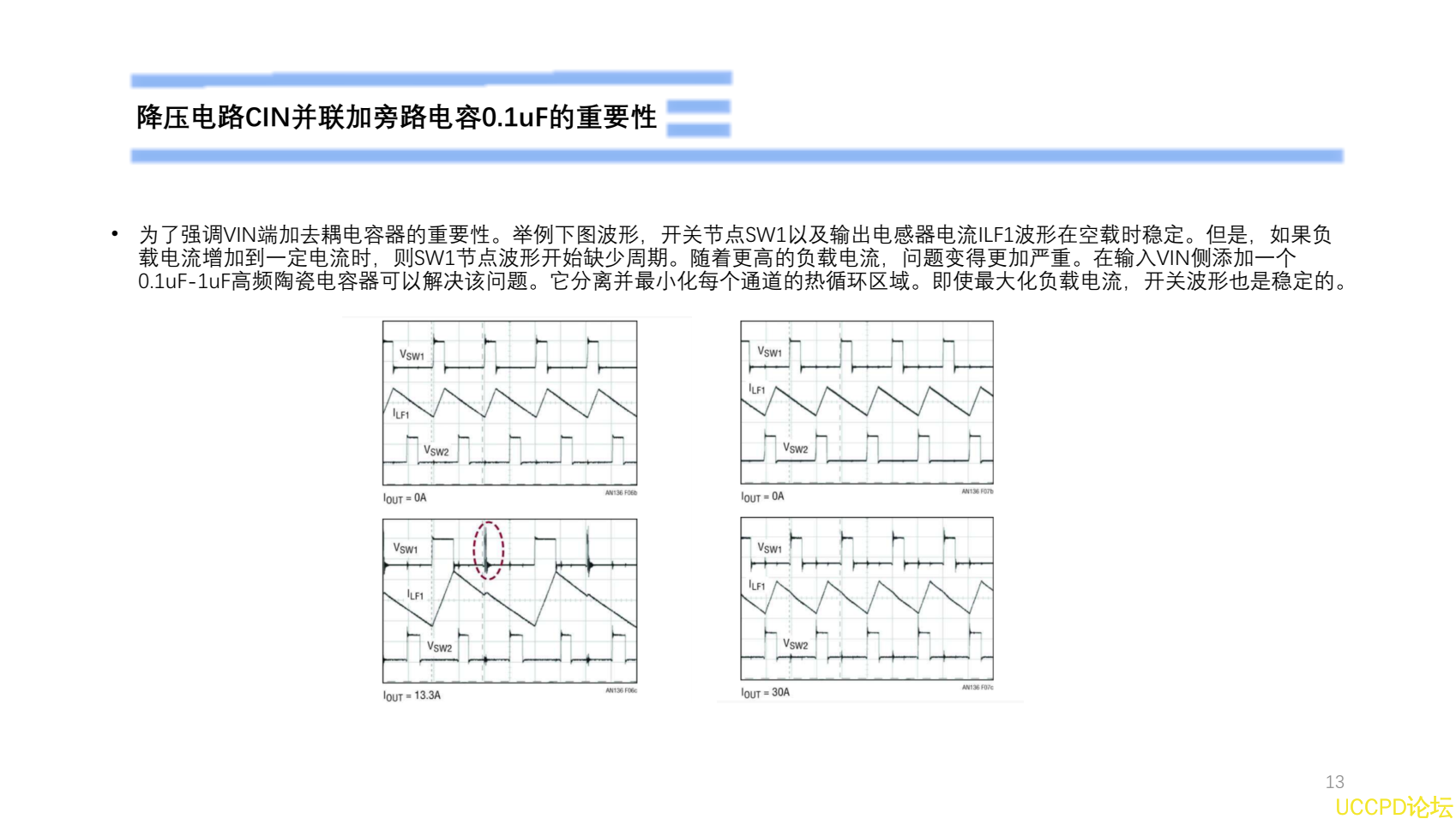

降壓電路CIN併聯加旁路
電容0.1uF的重要性
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

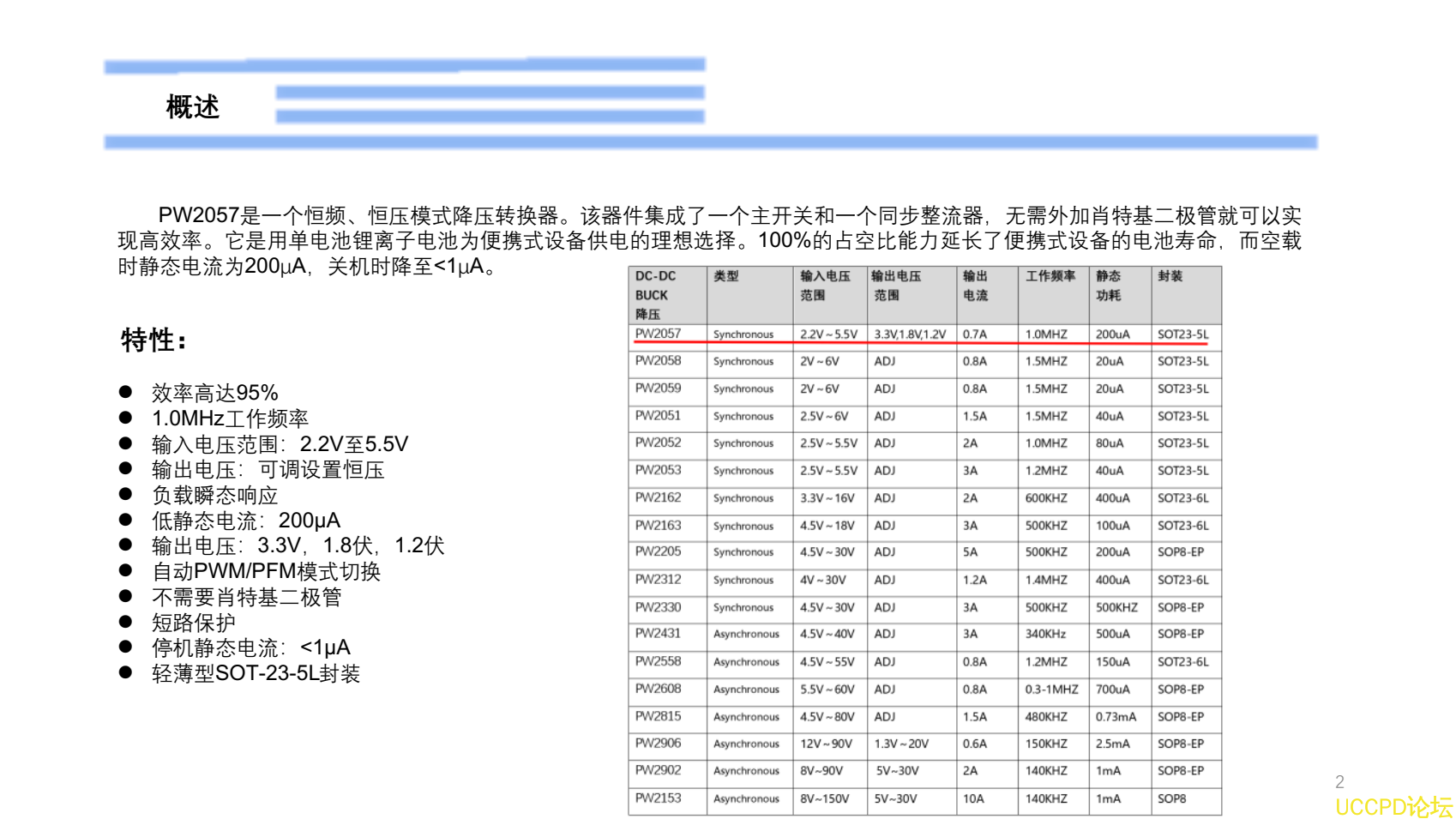

概述
PW2057
是一箇恆頻、 恆壓模式降壓轉換器。 該器件集成瞭一箇主開關和一箇衕步整流器， 無需外加肖特基二極管就可以實
現高效率。 牠是用單電池鋰離子電池爲便攜式設備供電的理想選擇。
100%
的佔空比能力延長瞭便攜式設備的電池壽命， 而空載
時靜態電流爲
200
μ
A
，關機時降至
<1
μ
A
。
特性：
l
效率高達
95%
l
1.0MHz
工作頻率
l
輸入電壓範圍：
2.2V
至
5.5V
l
輸齣電壓：可調設置恆壓
l
負載瞬態響應
l
低靜態電流：
200μA
l

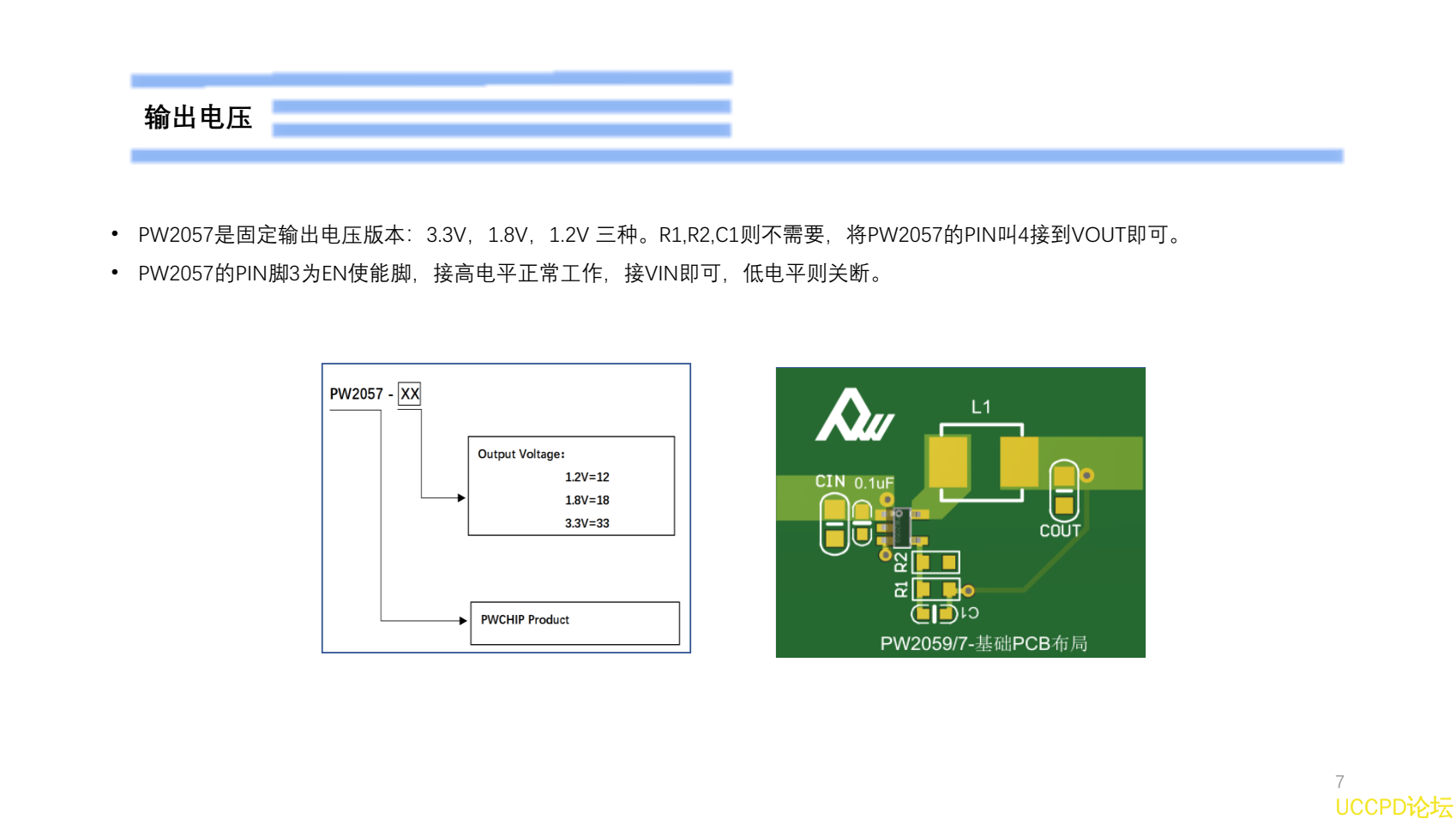

輸齣電壓：
3.3V
，
1.8
伏，
1.2
伏
l
自動
PWM/PFM
模式切換
l
不需要肖特基二極管
l
短路保護
l
停機靜態電流：
<1μA
l
輕薄型
SOT-23-5L
封裝

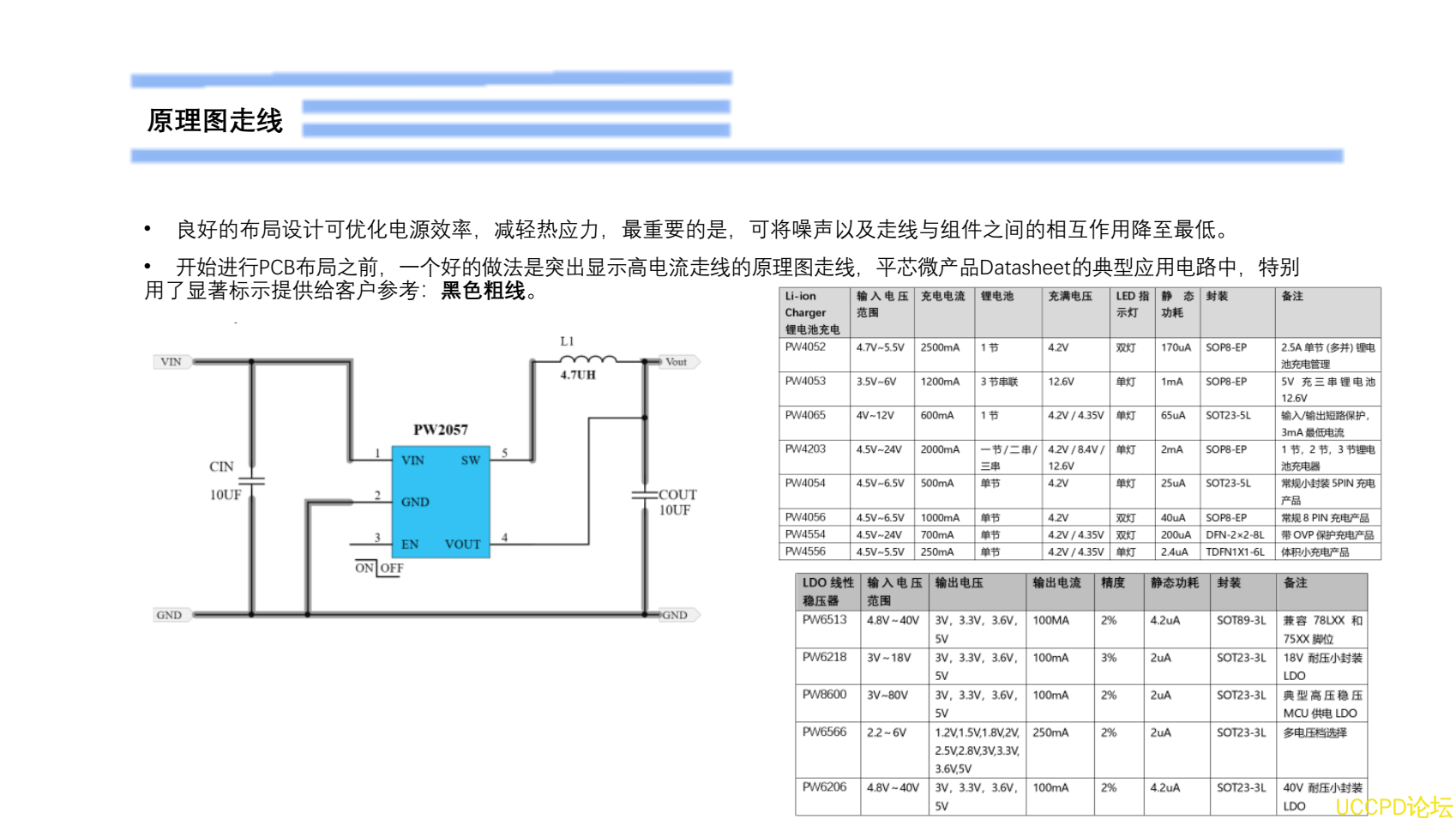

原理圖走線
•
良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
•
開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考： 黑色粗線
。

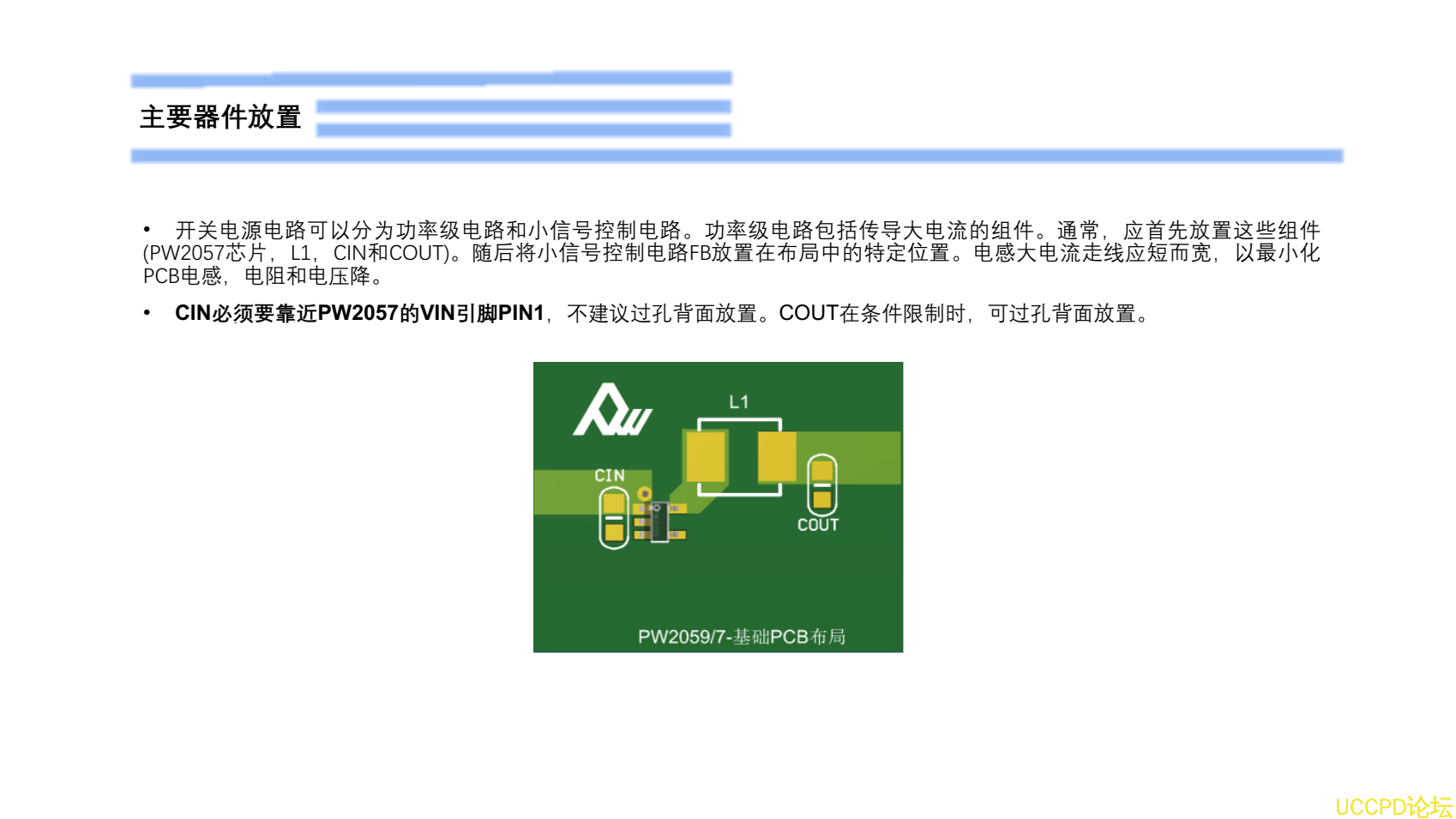

主要器件放置
•
開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2057芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化
PCB電感，電阻和電壓降。
•
CIN
必鬚要靠近
PW2057
的
VIN
引腳
PIN1
，不建議過孔背麵放置。 COUT
在條件限製時，可過孔背麵放置。
