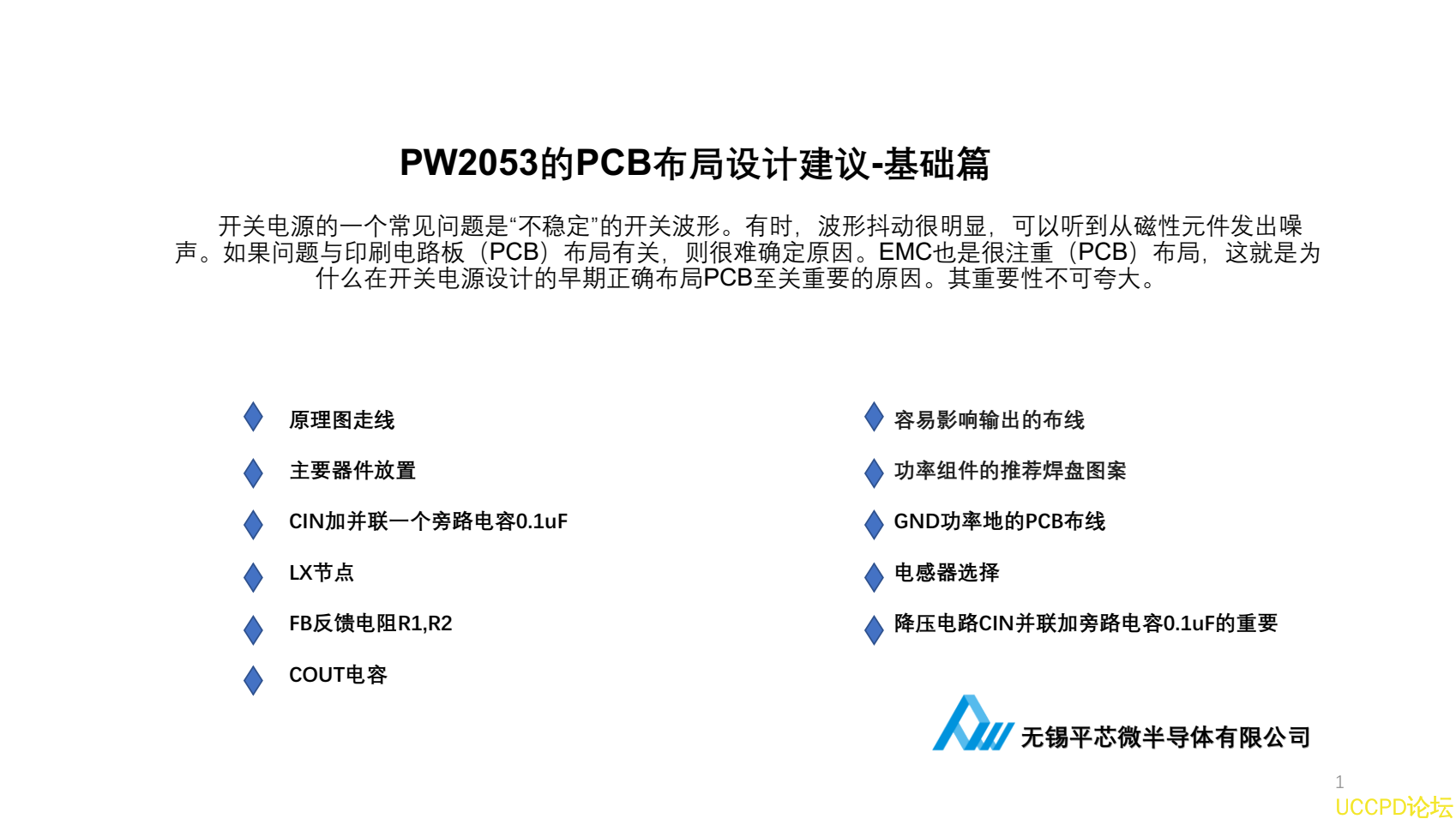

PW2053       的       PCB       佈局設計建議       -       基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（       PCB       ）佈局有關，則很難確定原因。    EMC       也是很註重（       PCB       ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局       PCB       至關重要的原因。其重要性不可誇大。
原理圖走線
主要器件放置

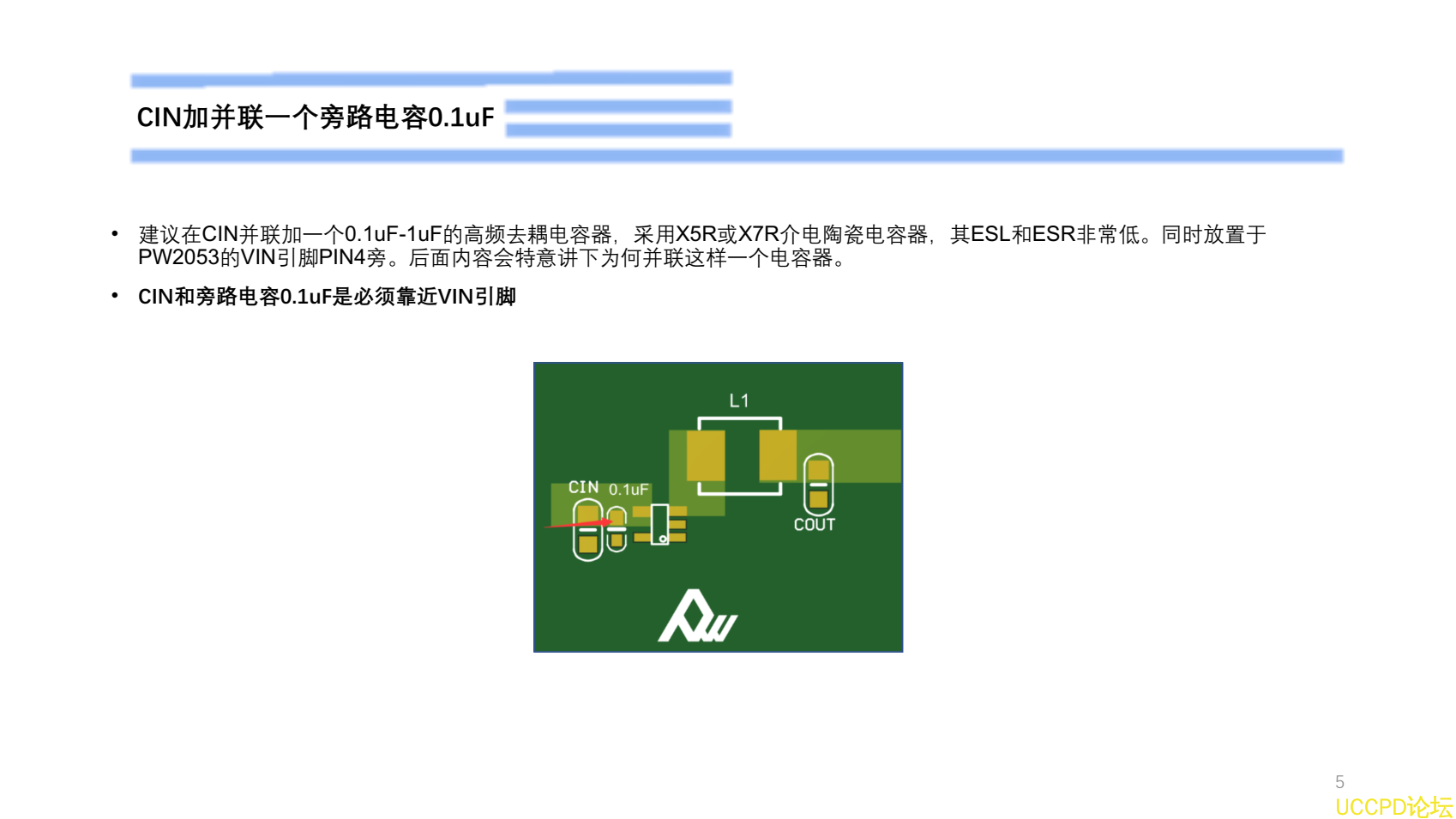

CIN加併聯一箇旁路電容0.1uF

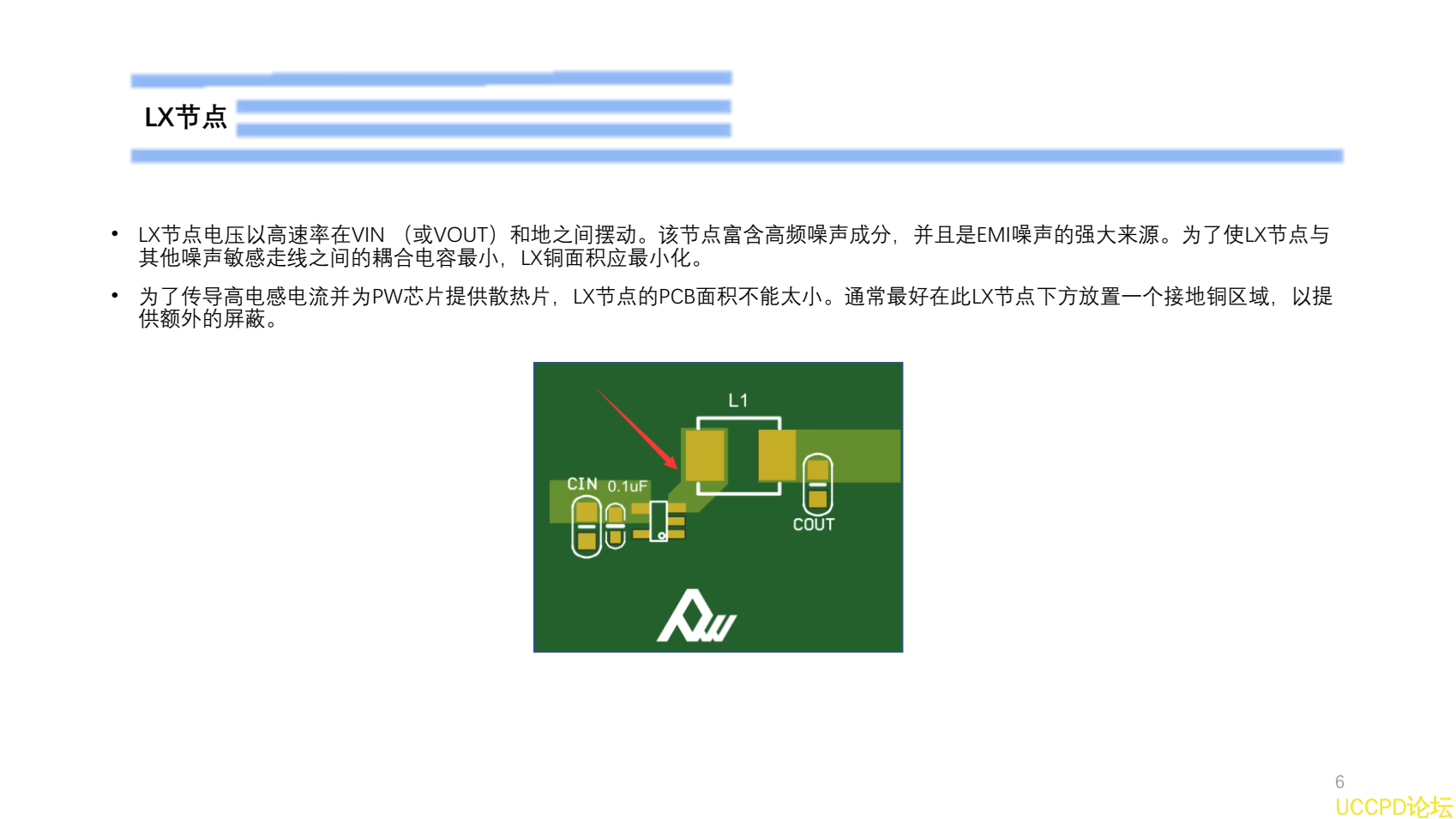

LX節點

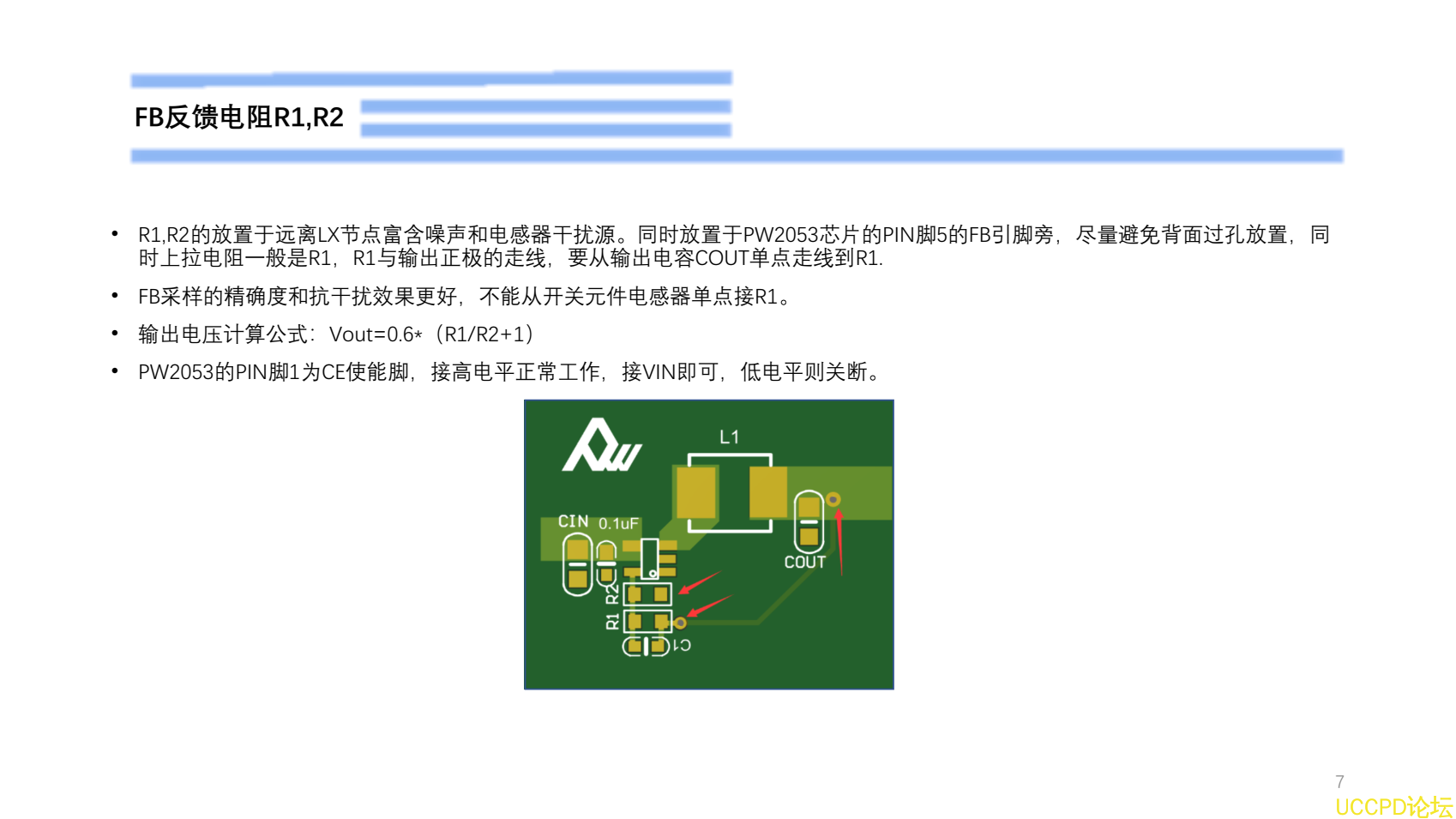

FB反饋電阻R1,R2

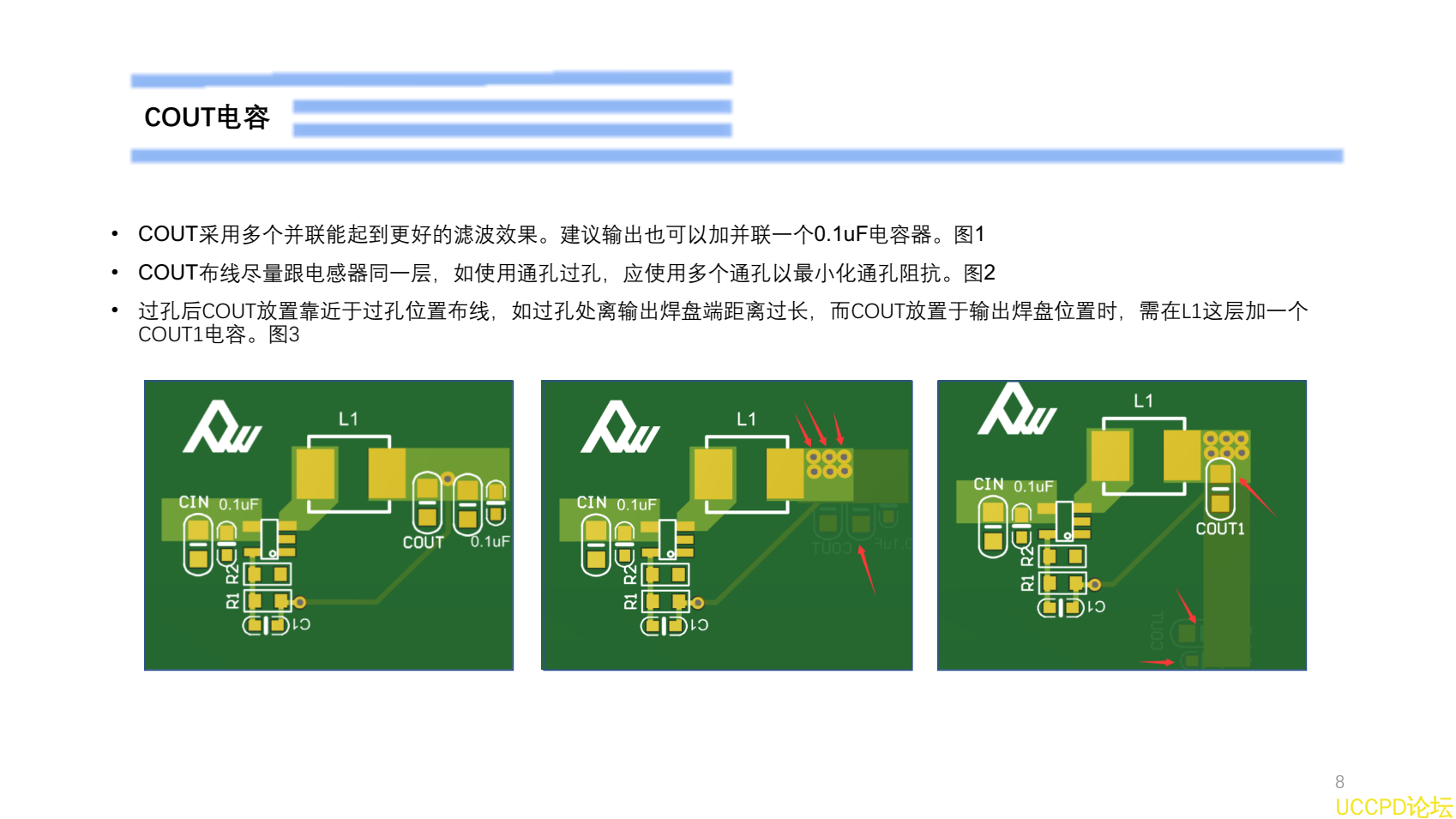

COUT電容

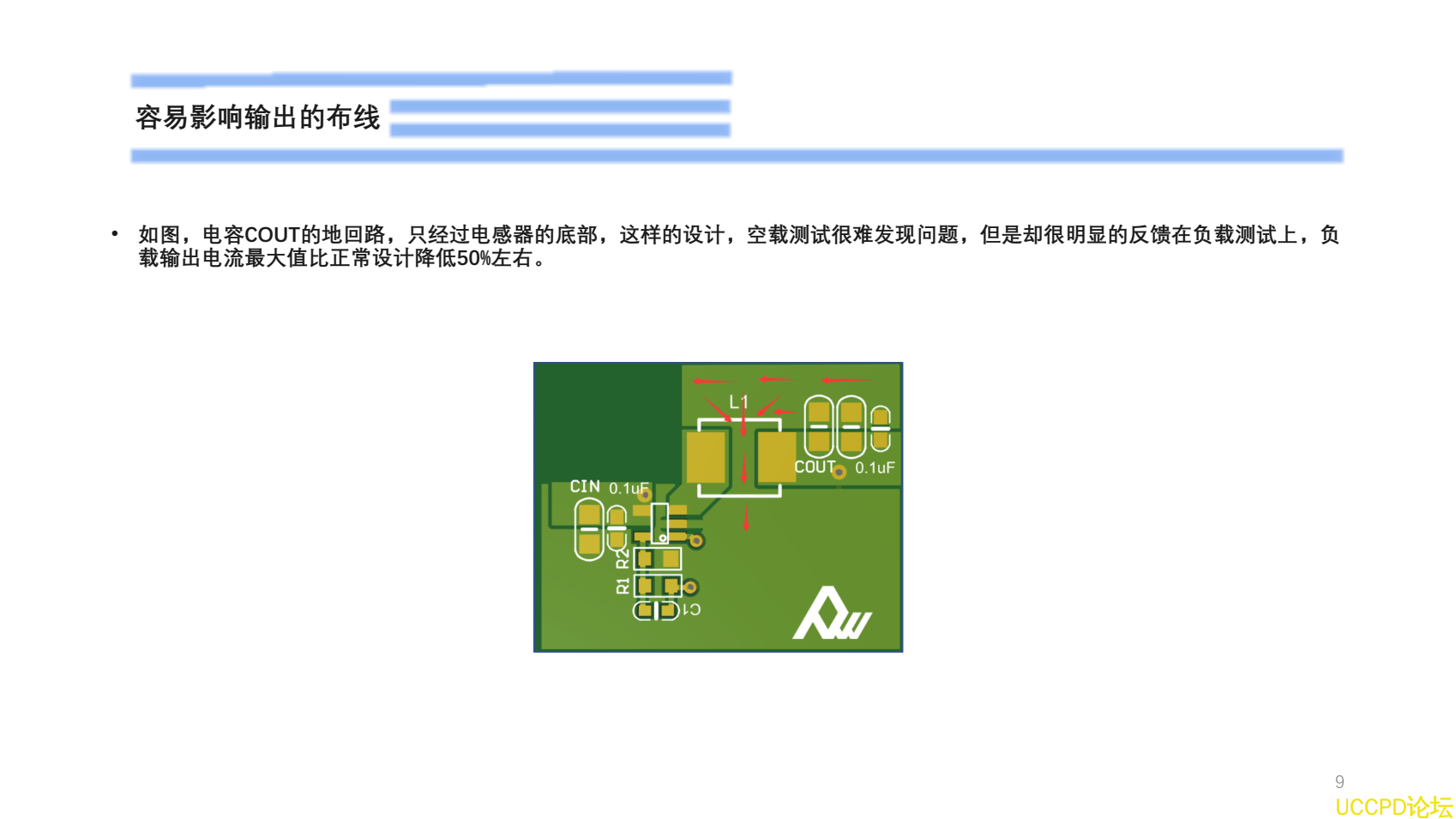

容易影響輸齣的佈線

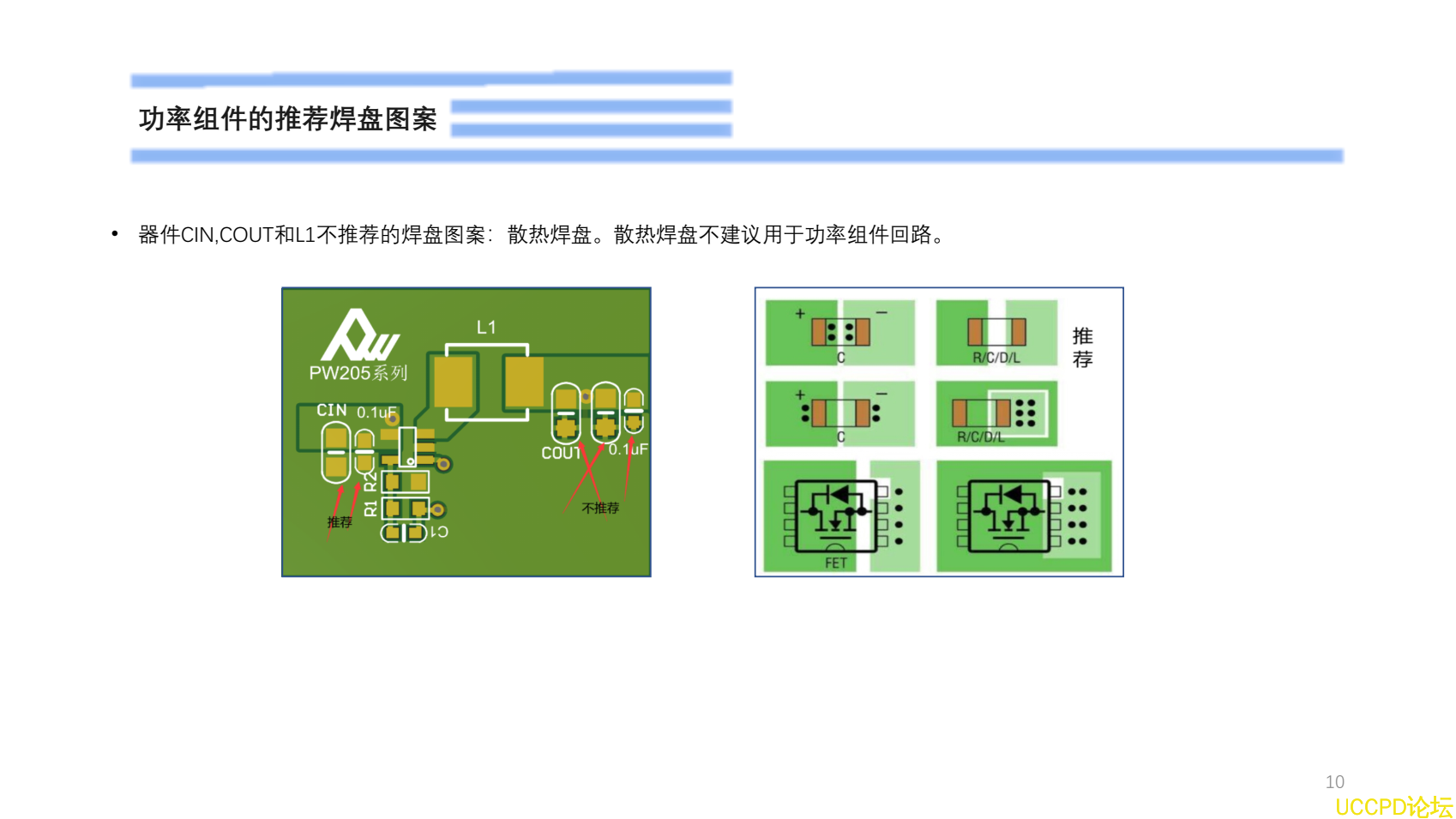

功率組件的推薦焊盤圖案

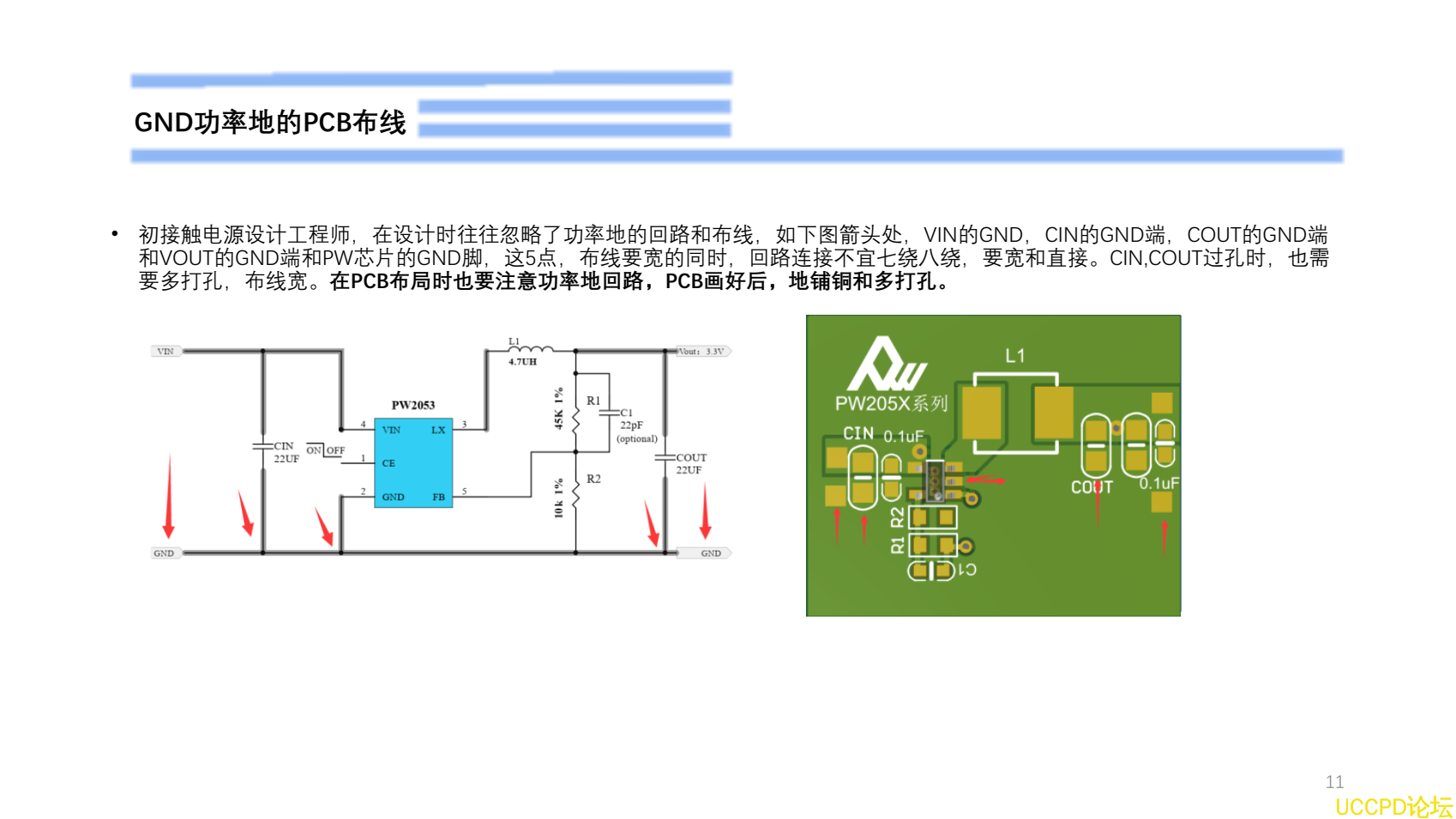

GND功率地的PCB佈線

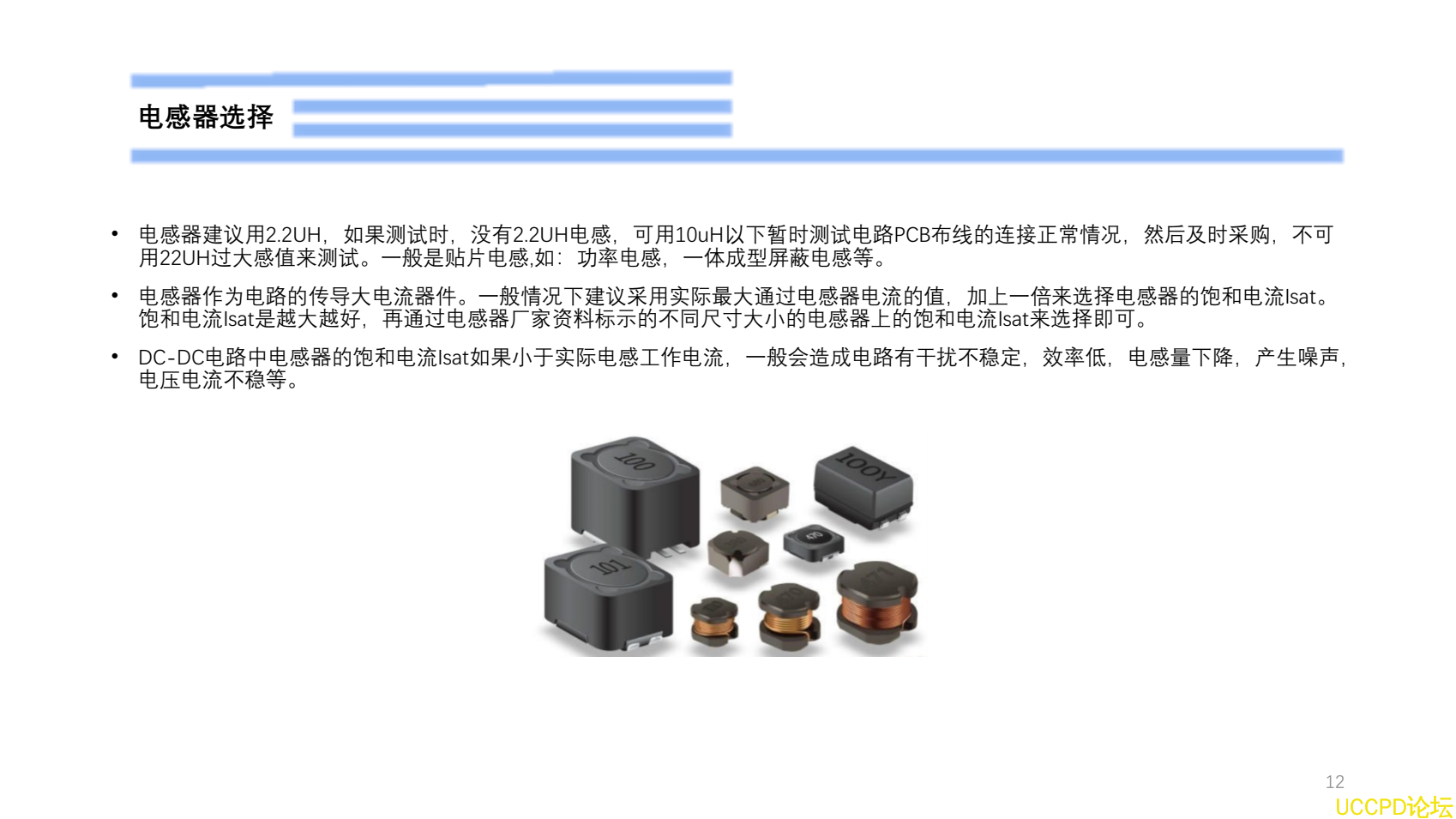

電感器選擇

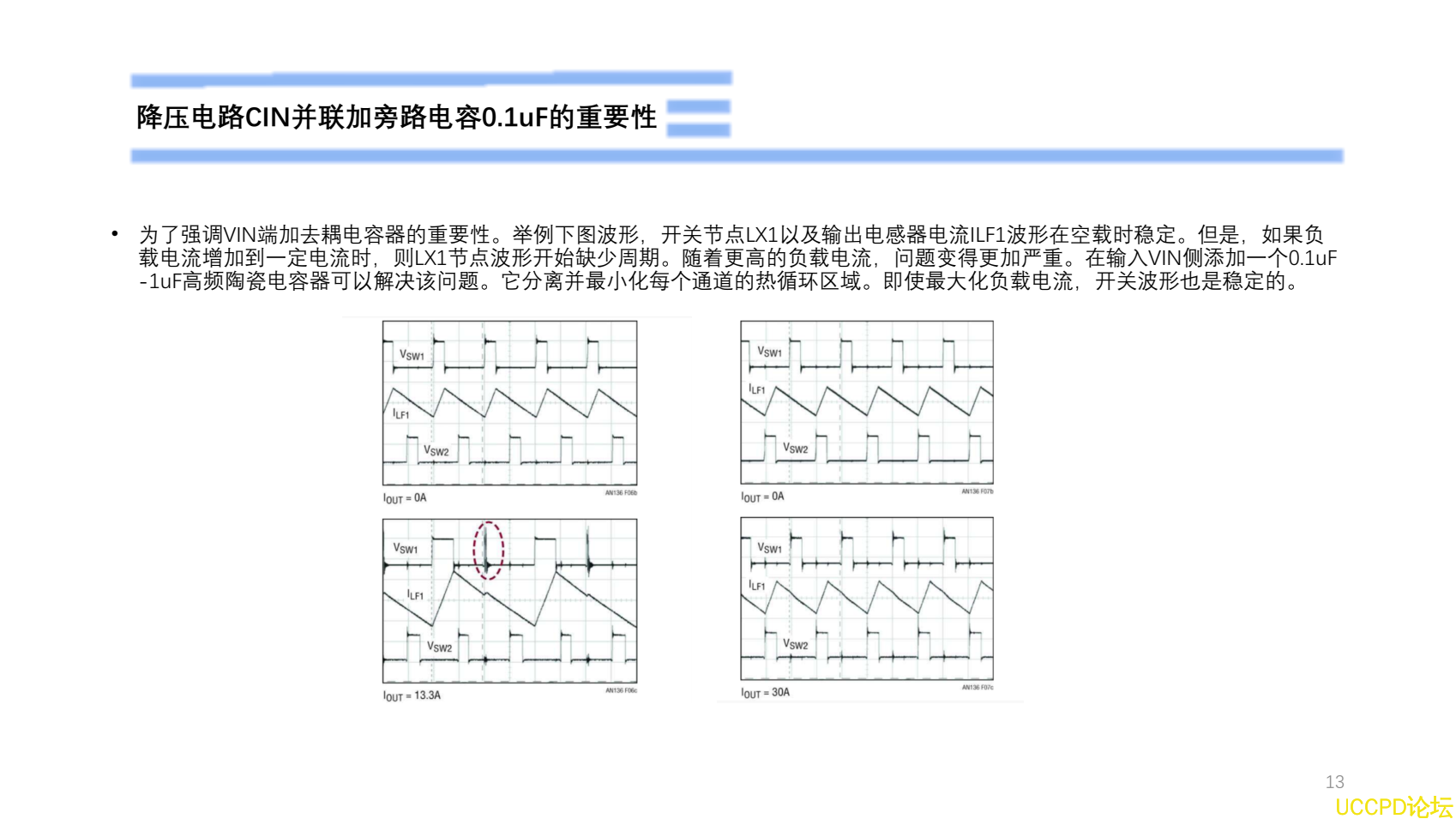

降壓電路CIN併聯加旁路電容0.1uF的重要

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

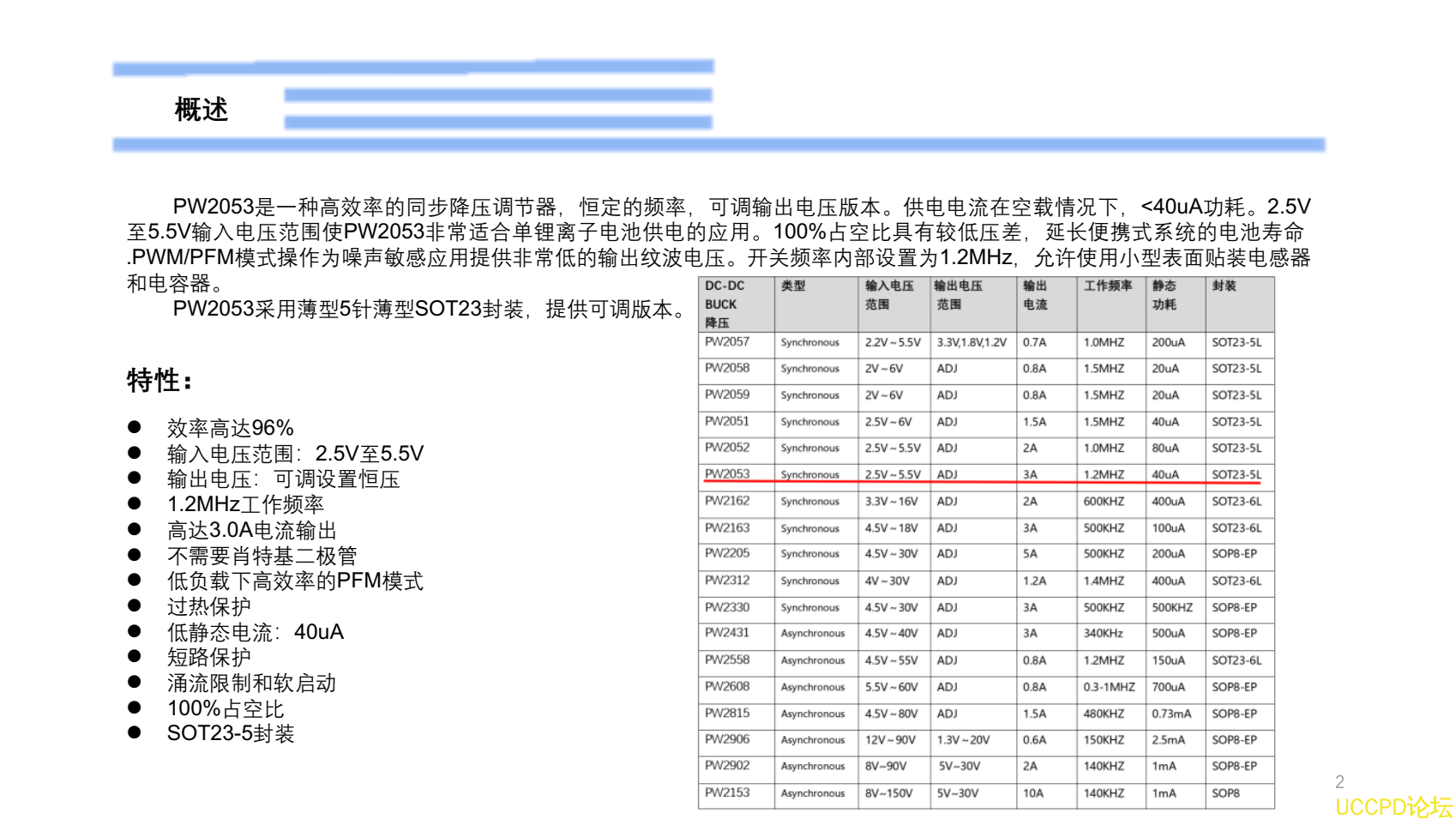

概述
PW2053    是一種高效率的衕步降壓調節器， 恆定的頻率， 可調輸齣電壓版本。 供電電流在空載情況下，   <40uA    功耗。   2.5V
至    5.5V    輸入電壓範圍使    PW2053    非常適閤單鋰離子電池供電的應用。   100%    佔空比具有較低壓差， 延長便攜式繫統的電池壽命
.PWM/PFM    模式操作爲噪聲敏感應用提供非常低的輸齣紋波電壓。 開關頻率內部設置爲    1.2MHz    ， 允許使用小型錶麵貼裝電感器
和電容器。
PW2053    採用薄型    5    針薄型    SOT23    封裝，提供可調版本。
特性：
   效率高達    96%
   輸入電壓範圍：   2.5V    至    5.5V
   輸齣電壓：可調設置恆壓
   1.2MHz    工作頻率
   高達    3.0A    電流輸齣
   不需要肖特基二極管
   低負載下高效率的    PFM    模式
   過熱保護
   低靜態電流：   40uA
   短路保護
   湧流限製和軟啟動
   100%    佔空比
   SOT23-5    封裝

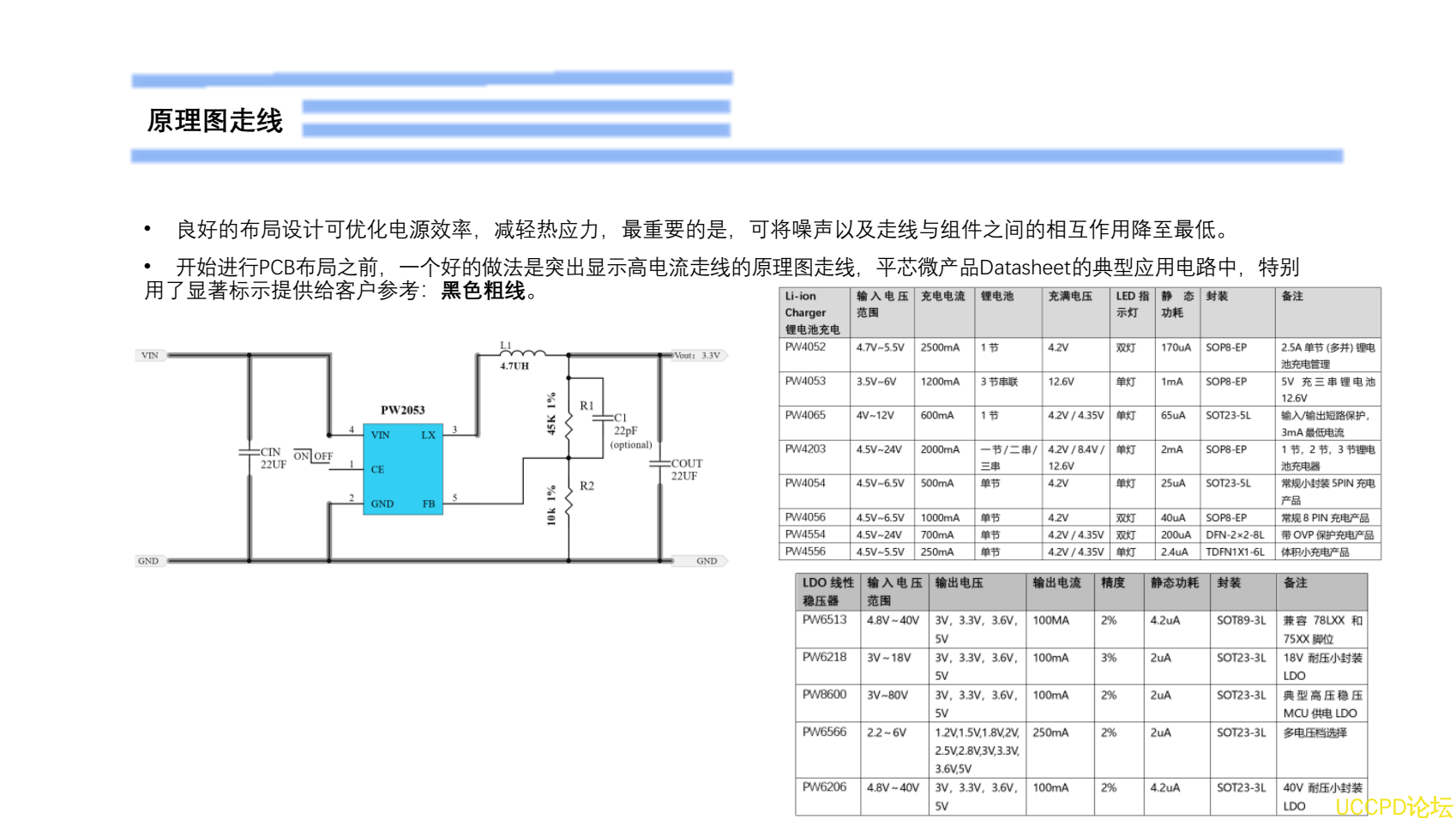

原理圖走線
•   良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
•   開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考：   黑色粗線    。

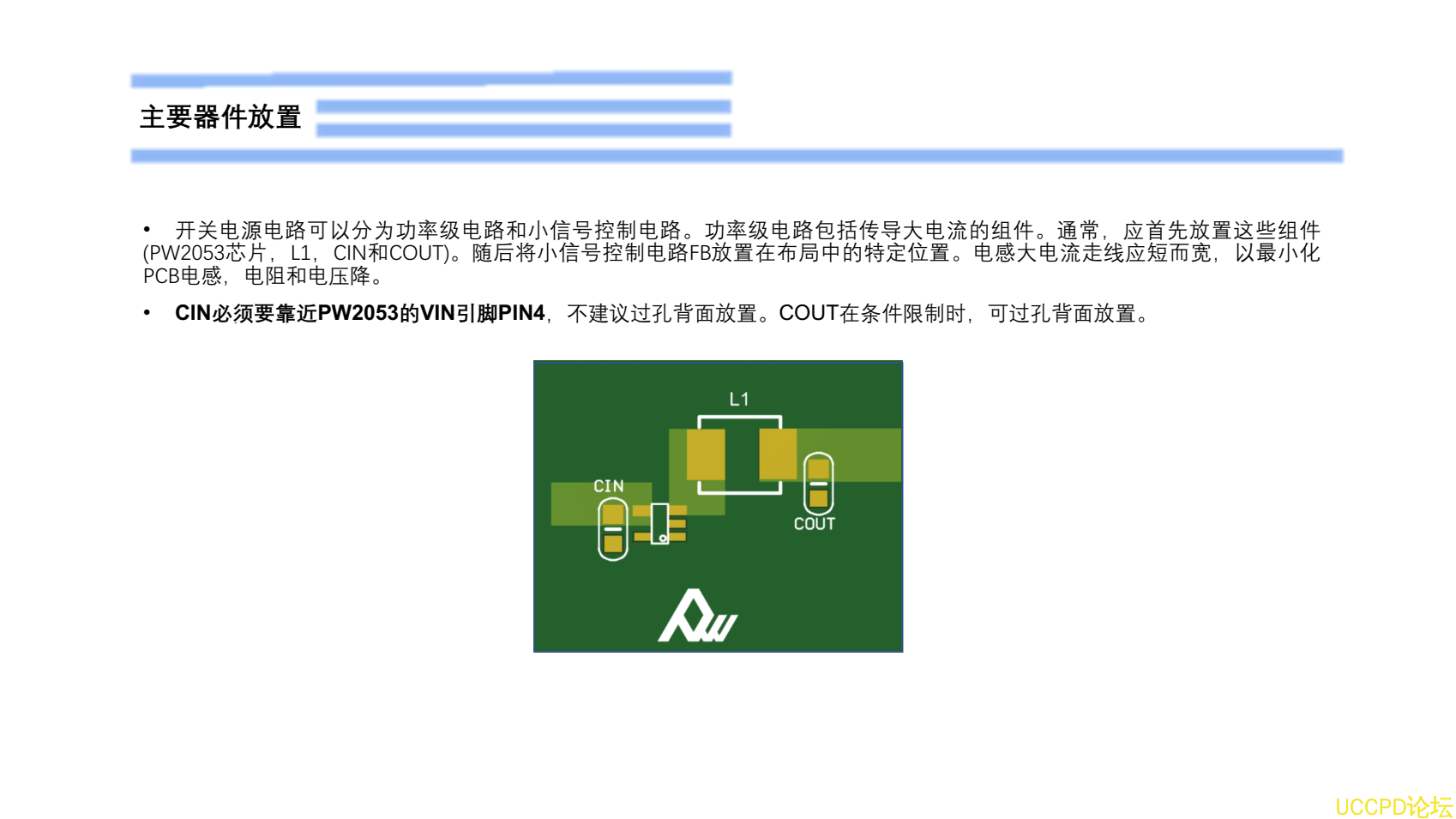

主要器件放置
•   開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2053芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化
PCB電感，電阻和電壓降。
•   CIN   必鬚要靠近   PW2053   的   VIN   引腳   PIN4   ，不建議過孔背麵放置。 COUT   在條件限製時，可過孔背麵放置。
