3.7V轉1.5V電源芯片，PW2052的設計指導書

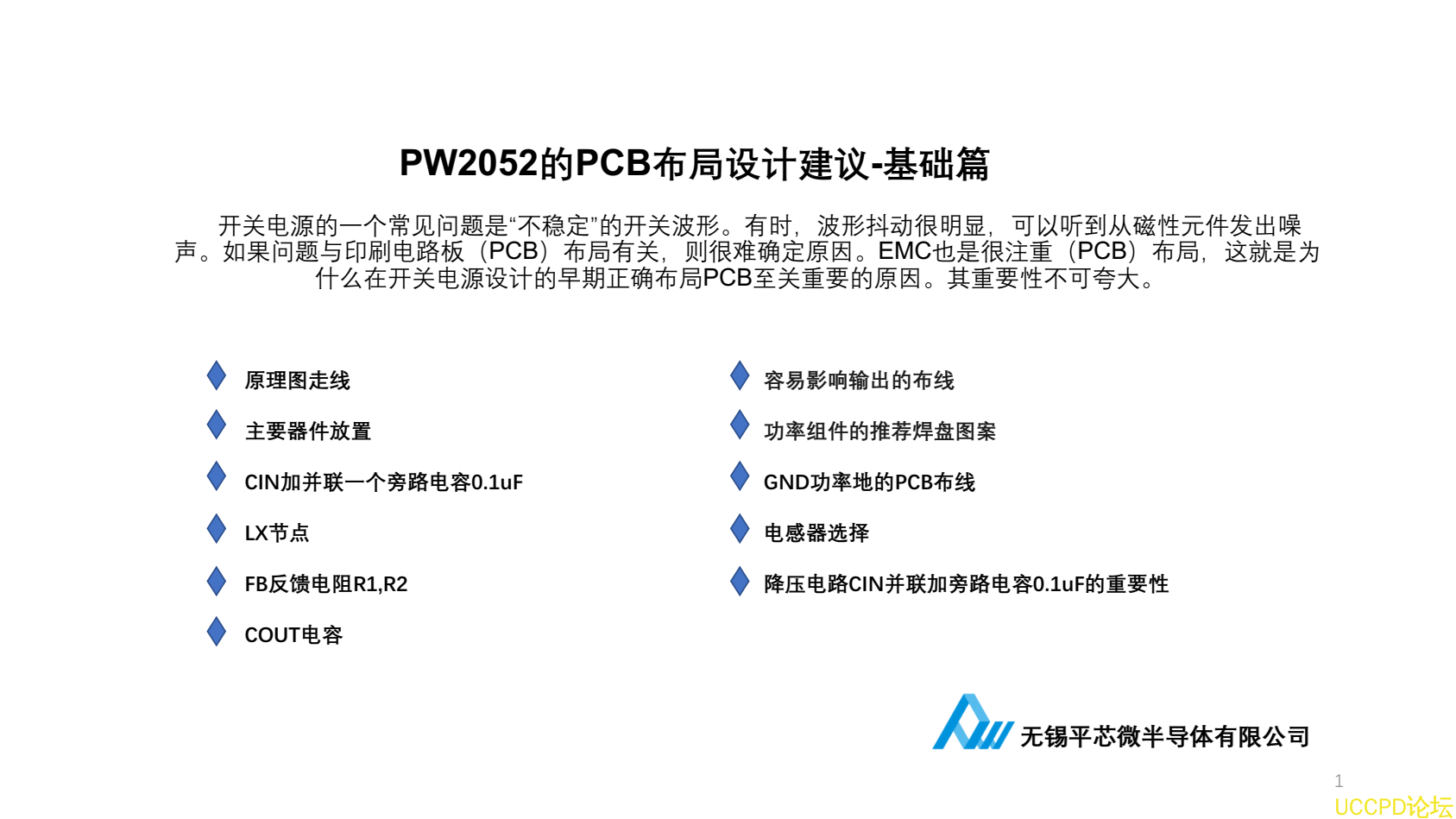

PW2052       的       PCB       佈局設計建議       -       基礎篇
開關電源的一箇常見問題是“不穩定”的開關波形。有時，波形抖動很明顯，可以聽到從磁性元件髮齣噪
聲。如果問題與印刷電路闆（       PCB       ）佈局有關，則很難確定原因。    EMC       也是很註重（       PCB       ）佈局，這就是爲
什麽在開關電源設計的早期正確佈局       PCB       至關重要的原因。其重要性不可誇大。

原理圖走線
主要器件放置

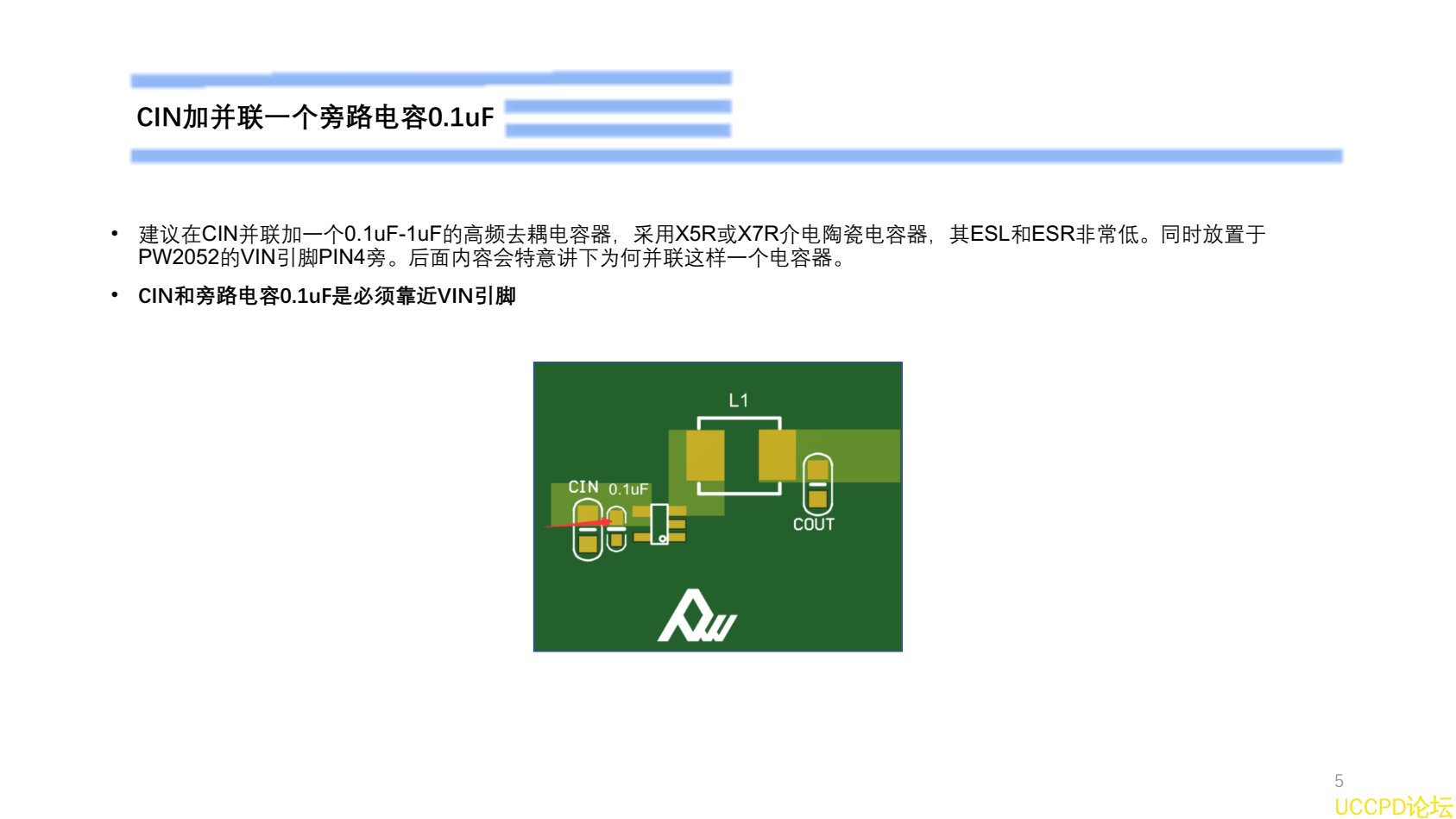

CIN加併聯一箇旁路電容0.1uF

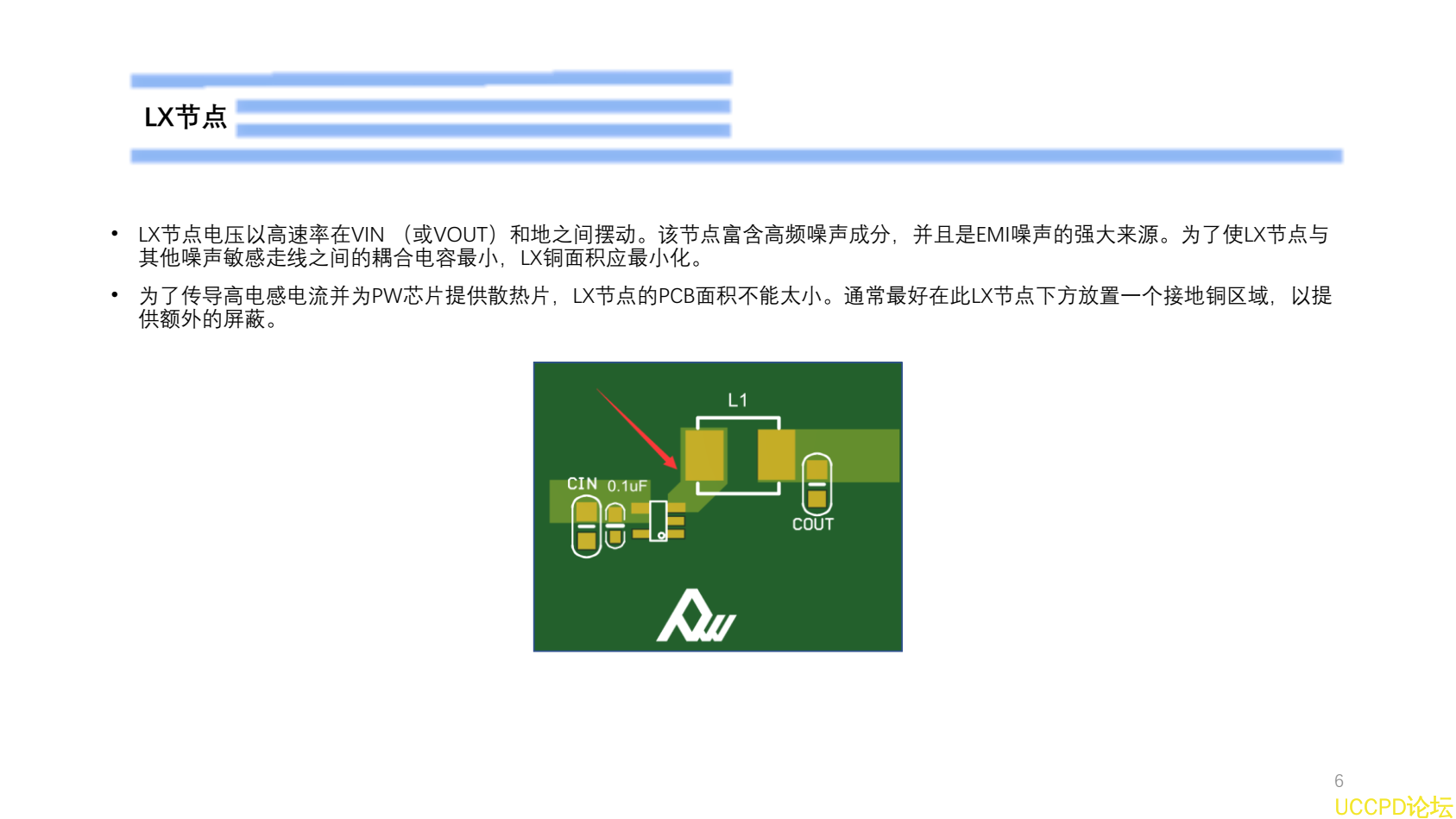

LX節點

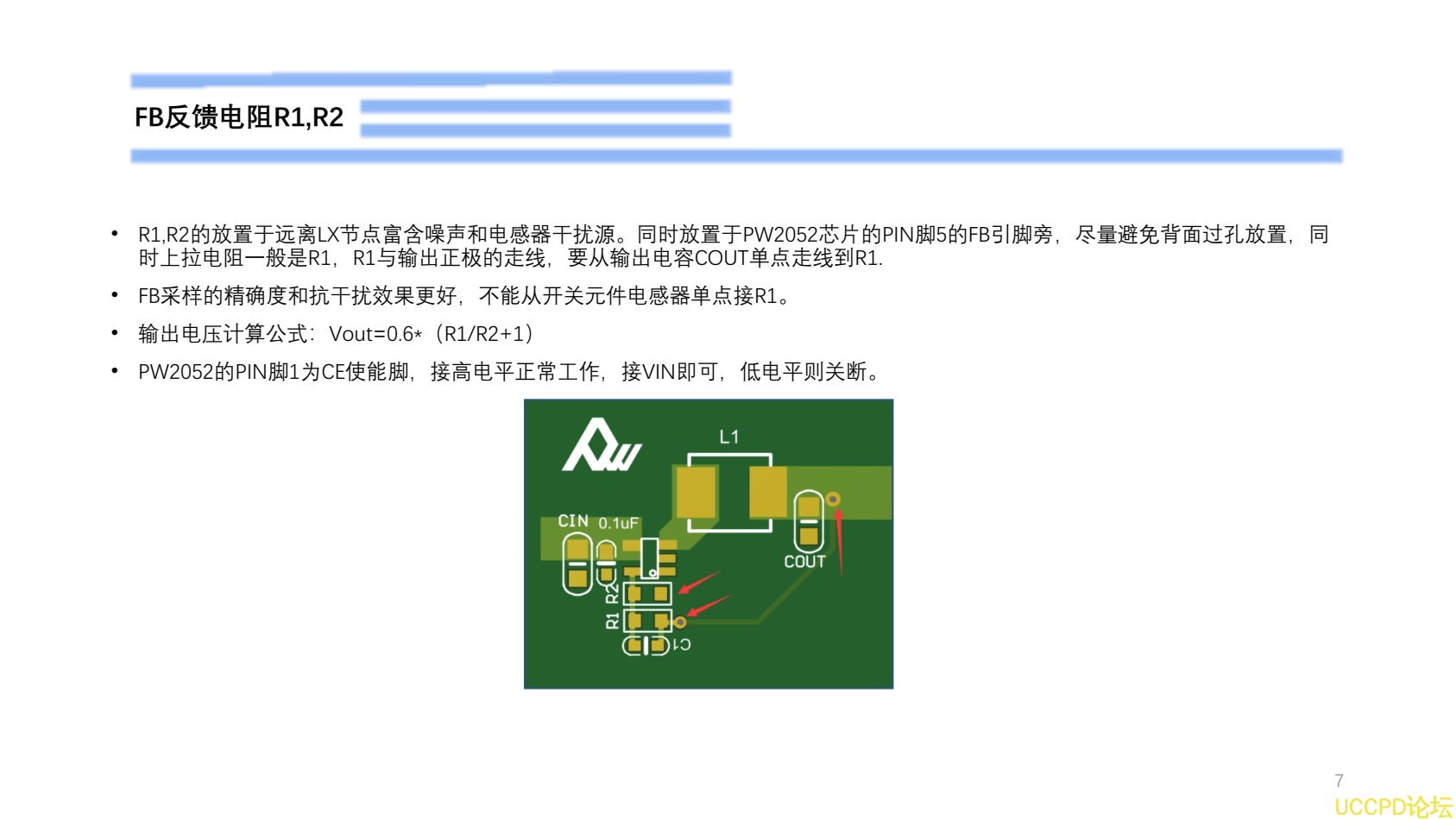

FB反饋電阻R1,R2

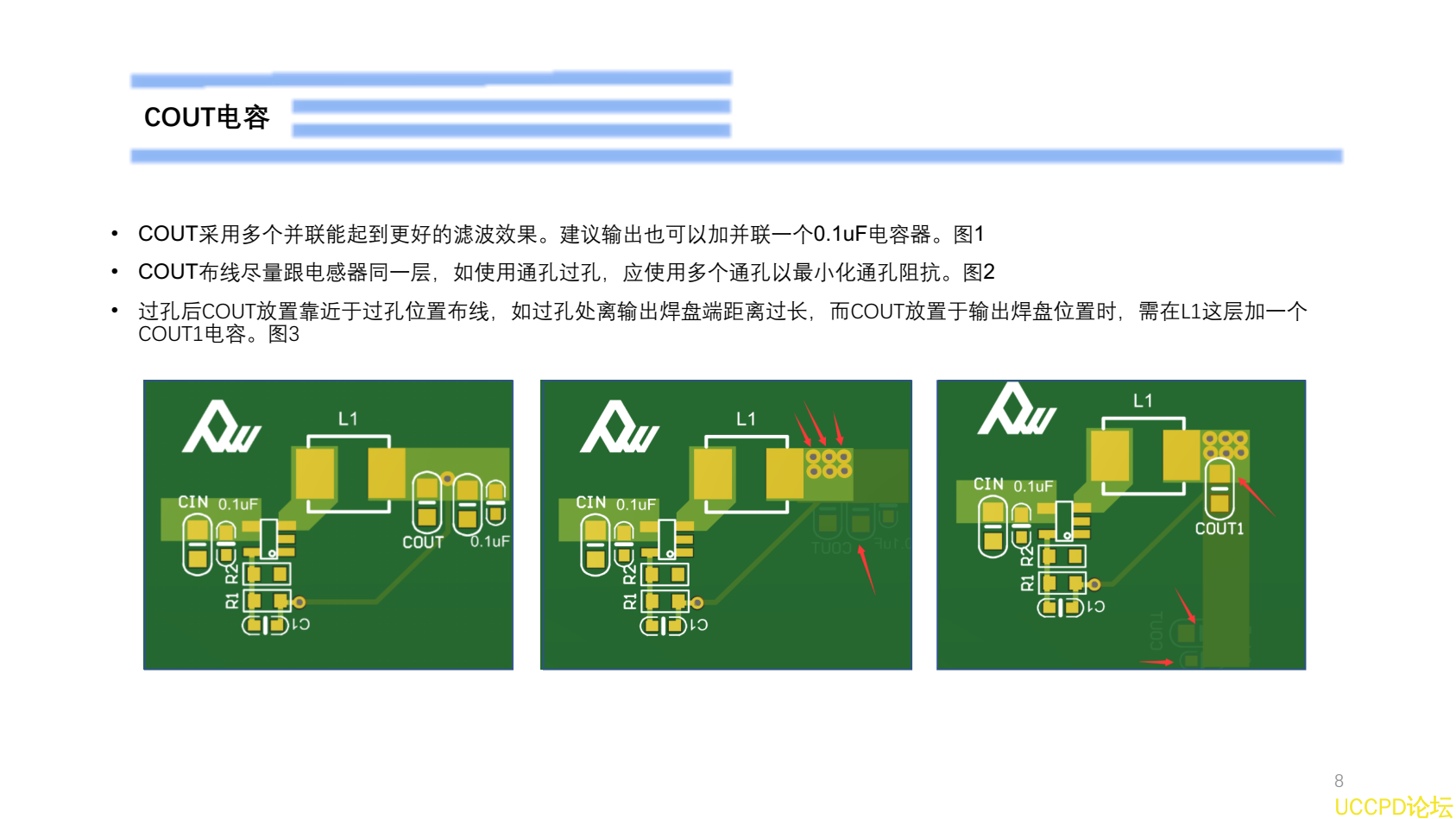

COUT電容

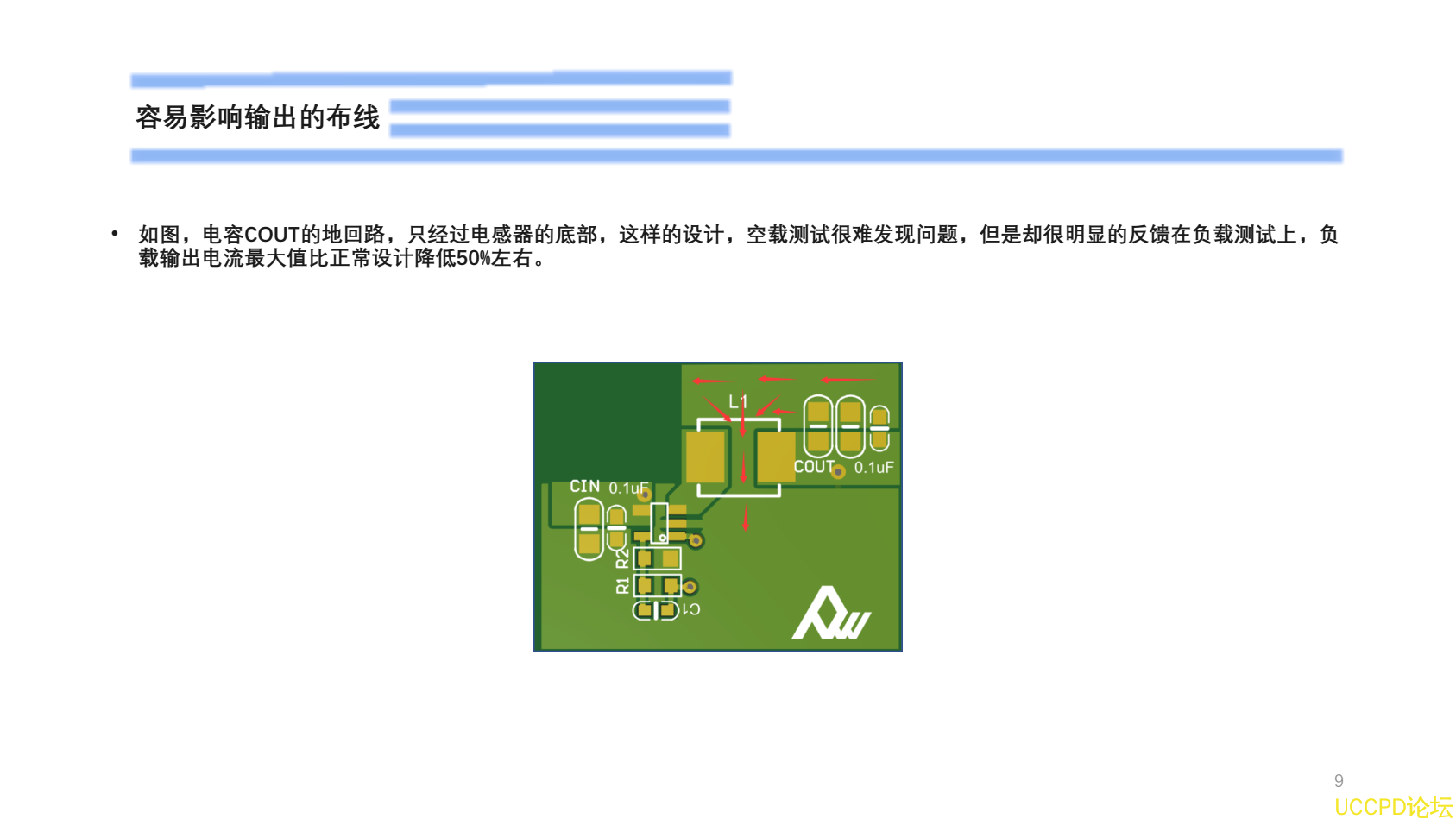

容易影響輸齣的佈線

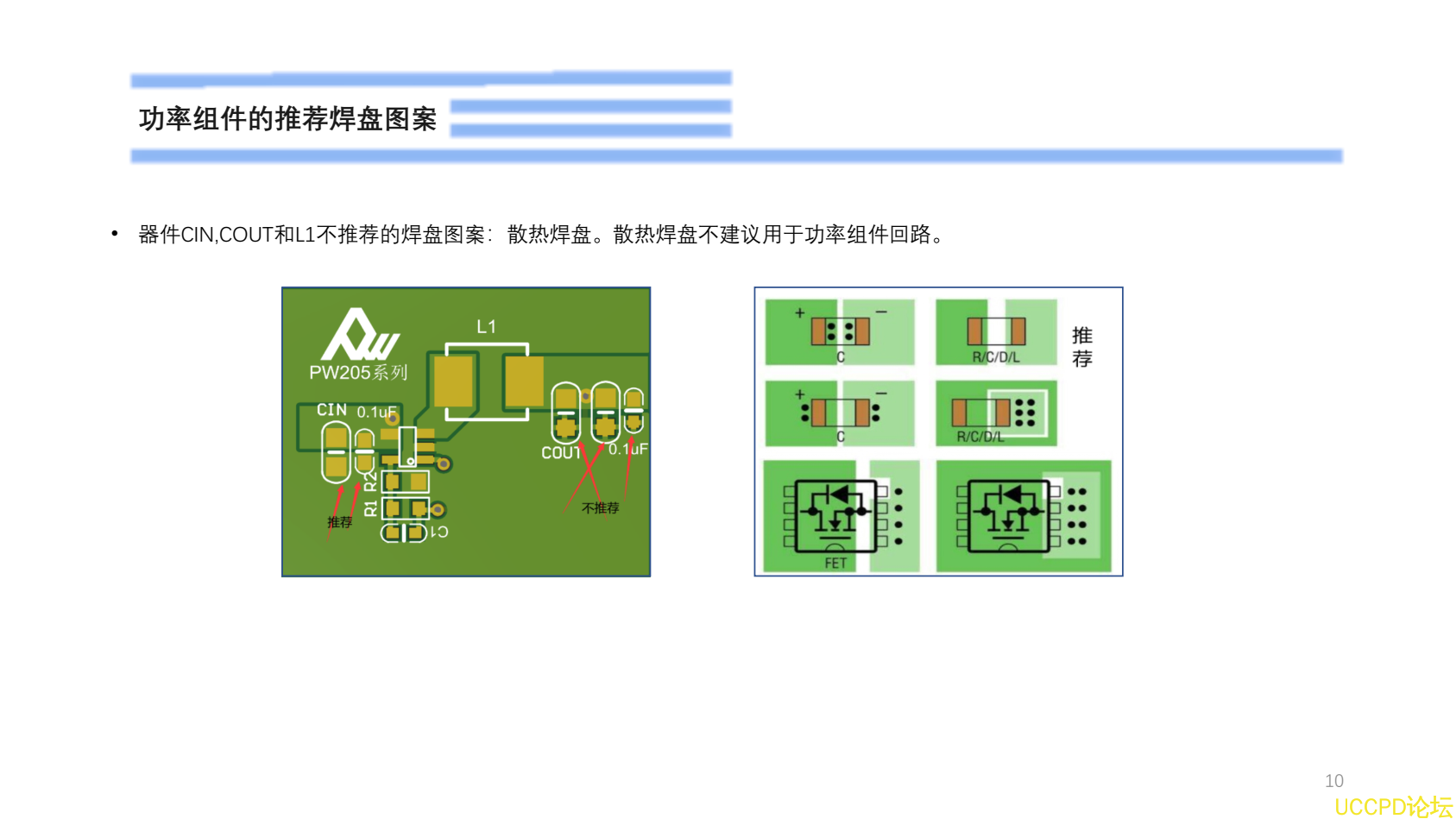

功率組件的推薦焊盤圖案

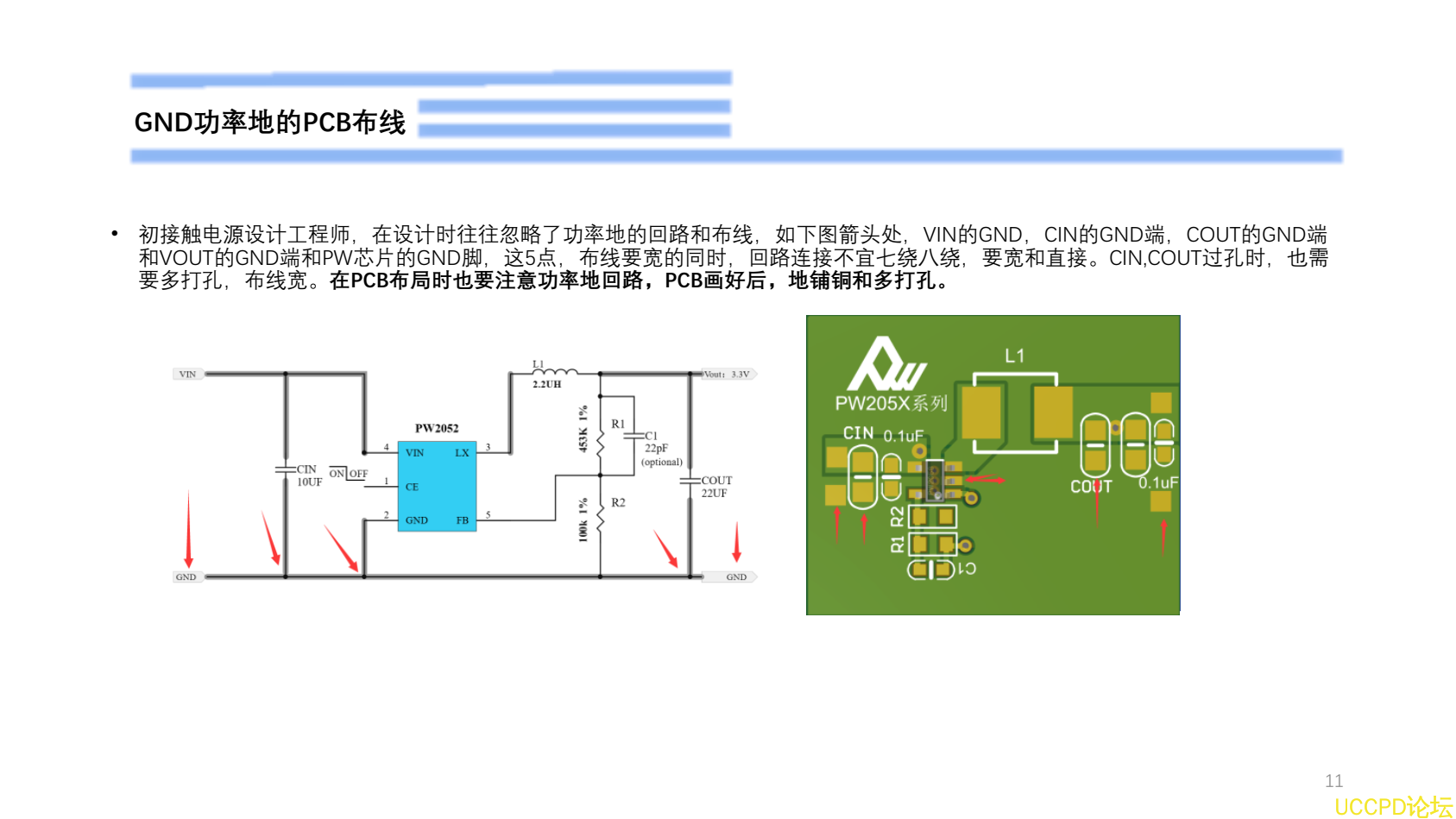

GND功率地的PCB佈線

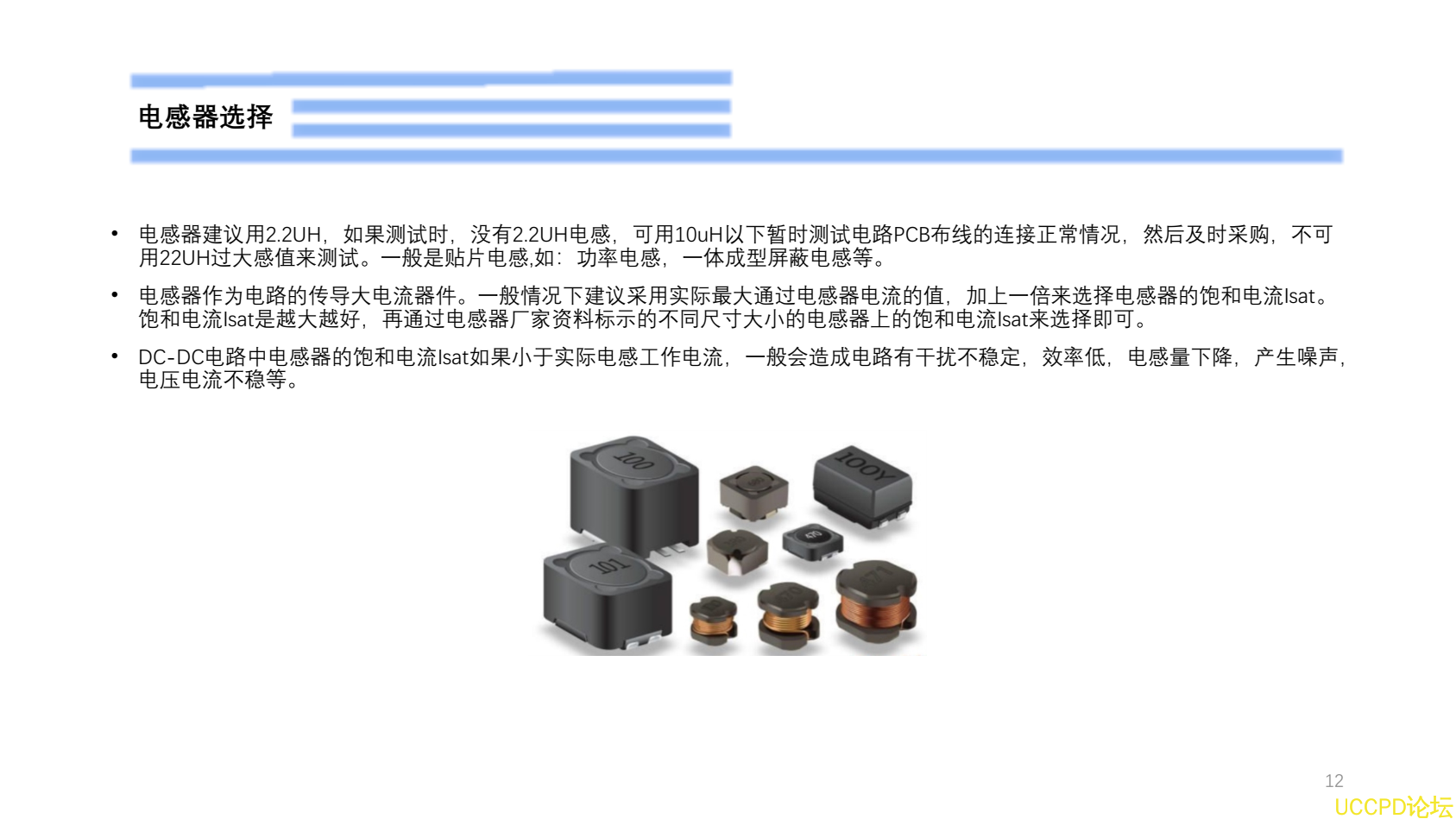

電感器選擇

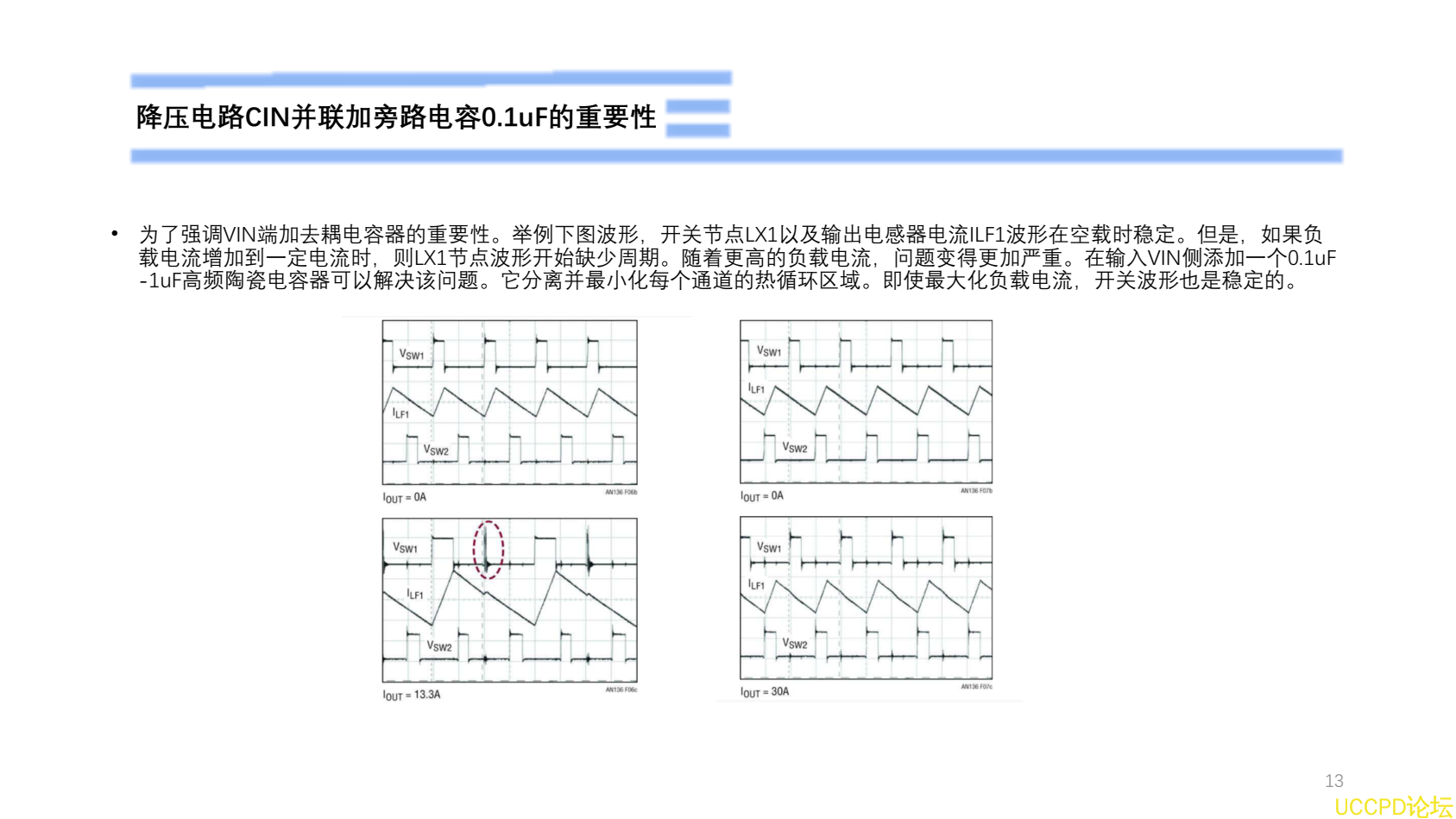

降壓電路CIN併聯加旁路電容0.1uF的重要性
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

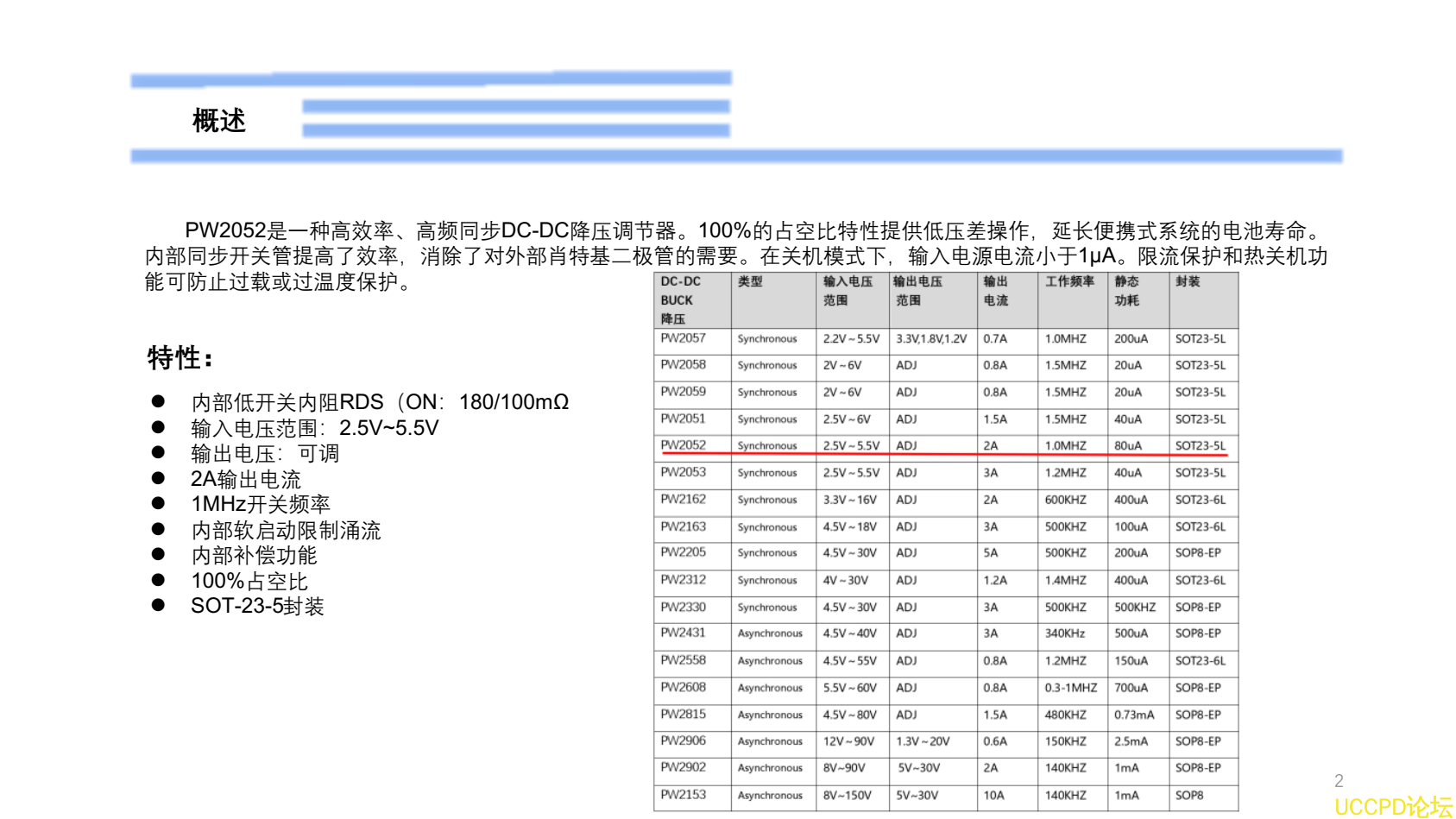

概述
PW2052   是一種高效率、 高頻衕步   DC-DC   降壓調節器。   100%   的佔空比特性提供低壓差操作， 延長便攜式繫統的電池壽命。
內部衕步開關管提高瞭效率， 消除瞭對外部肖特基二極管的需要。 在關機模式下， 輸入電源電流小於   1µA   。 限流保護和熱關機功
能可防止過載或過溫度保護。
特性：
   內部低開關內阻   RDS   （   ON   ：   180/100mΩ
   輸入電壓範圍：   2.5V~5.5V
   輸齣電壓：可調
   2A   輸齣電流
   1MHz   開關頻率
   內部軟啟動限製湧流
   內部補償功能
   100%   佔空比
   SOT-23-5   封裝

原理圖走線
•   良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。

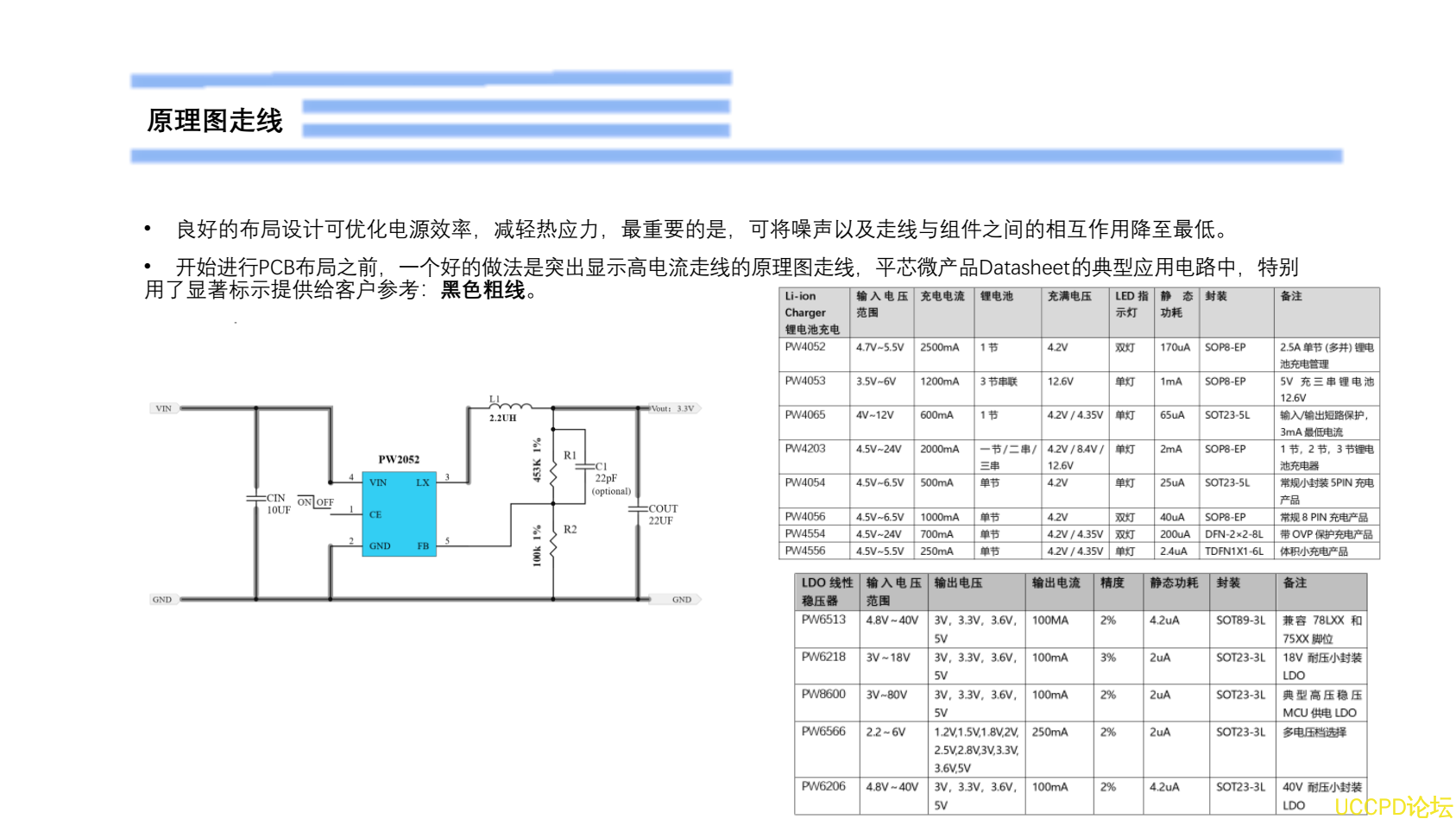

•   開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆用瞭显著標示提供給客戶蔘考：   黑色粗線   。

主要器件放置

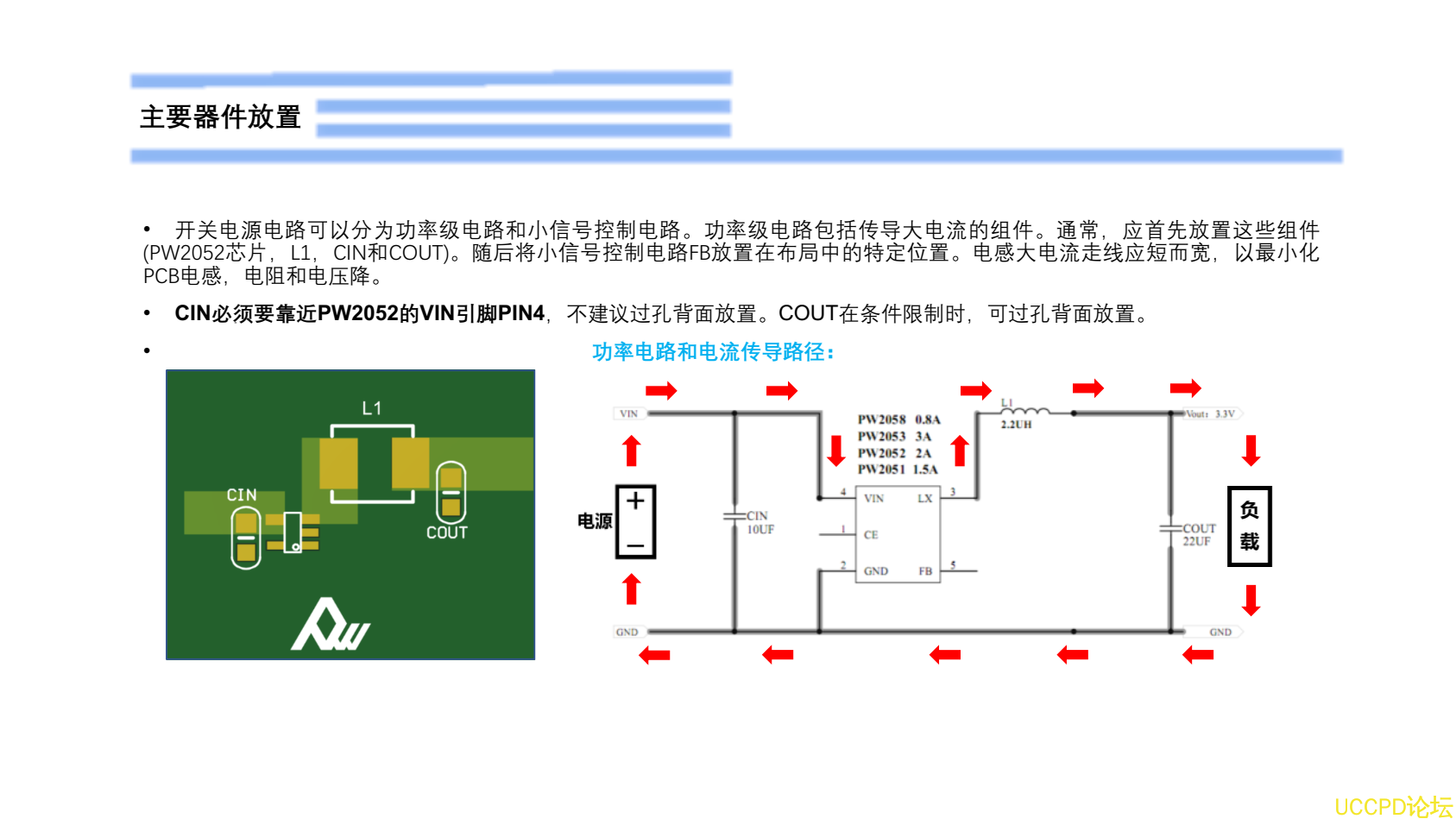

•   開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件(PW2052芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化PCB電感，電阻和電壓降。
•   CIN   必鬚要靠近   PW2052   的   VIN   引腳   PIN4   ，不建議過孔背麵放置。 COUT   在條件限製時，可過孔背麵放置。
