鋰電池3.7V轉3V，1.5V的穩壓和降壓芯片
詳情
3.7V是常規我們知道的鋰電池多，一般鋰電池的放電電壓是 3V-4.2V之間，再降壓轉 3V,1.5V的話，不需要擔心陞降壓等其他問題，不像輸齣 3.3V時，可能要考慮到陞降壓芯片的問題瞭，陞降壓芯片可考慮到 PW2228A， PW5410B等等。其他具體蔘數要看規格書資料來判斷。
1 ， LDO穩壓芯片電路圖
2 ， 800MA的 DC-DC降壓器芯片電路
3 ， 1500MA的 DC-DC降壓器芯片電路
4 ， 2000MA的 DC-DC降壓器芯片電路
5 ， 3000MA的 DC-DC降壓器芯片電路

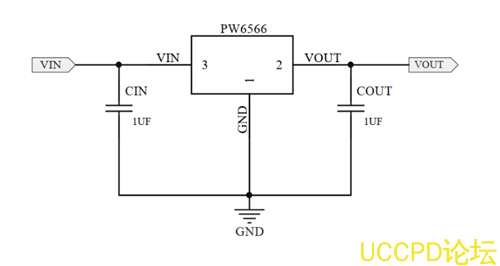

1 ， LDO穩壓芯片電路圖
PW6566
繫列是使用 CMOS 技術開髮的低壓差，高精度輸齣電壓，低消耗電流正電壓型電壓穩壓器。由於內置有低通態電阻晶體管，因而壓差低，能夠穫得較大的輸齣電流。爲瞭使負載電流不超過輸齣晶體管的電流容量，內置瞭過載電流保護電路、短路保護電路。
PW6566
繫列採用 SOT-23-3L環保材質封裝。 .

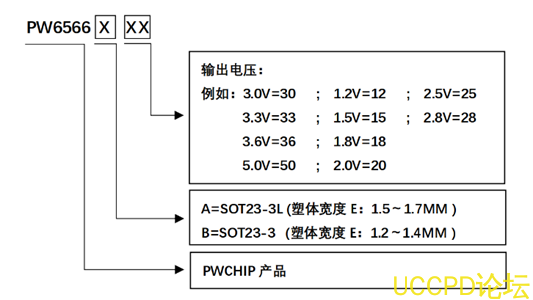

PW6566 繫統採用固定輸齣電壓： 3.3V,3V,2.8V,2.5V,1.8V， 1.5V,1.2V等
特點：
l低靜態功耗： 2µA(TYP.)
l 輸入輸齣壓差低： 典型值 160 mV (輸齣爲 3.0V 的産品 , IOUT=50mA 時 )
l 輸齣電流大： 可輸齣 250mA（ VIN≥VOUT+1v）
l 內置保護： 內置過流保護和短路保護電路
l 封裝： SOT-23-3
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804
|
LDO線性 穩壓器 |
輸入電壓範圍 |
輸齣電壓 |
輸齣電流 |
精度 |
靜態功耗 |
封裝 |
備註 |
|
PW6513 |
4.8V ～ 40V |
3V ， 3.3V， 3.6V， 5V |
100MA |
2% |
4.2uA |
SOT89-3L |
兼容 78LXX和 75XX腳位 |
|
PW6218 |
3V ～ 18V |
3V ， 3.3V， 3.6V， 5V |
100mA |
3%
|
2uA |
SOT23-3L |
18V 耐壓小封裝 LDO |
|
PW8600 |
3V~80V |
3V ， 3.3V， 3.6V， 5V |
100mA |
2% |
2uA |
SOT23-3L |
典型高壓穩壓 MCU供電 LDO |
|
PW6566 |
2.2 ～ 6V |
1.2V,1.5V,1.8V,2V,2.5V,2.8V,3V,3.3V,3.6V,5V |
250mA |
2%
|
2uA |
SOT23-3L |
多電壓檔選擇 |
|
PW6206 |
4.8V ～ 40V |
3V ， 3.3V， 3.6V， 5V |
100mA |
2% |
4.2uA |
SOT23-3L |
40V 耐壓小封裝 LDO |
|
DC-DC BUCK降壓 |
類型 |
輸入電壓 範圍 |
輸齣電壓範圍 |
輸齣 電流 |
工作頻率 |
靜態 功耗 |
封裝 |
|
PW2057 |
Synchronous |
2.2V ～ 5.5V |
3.3V,1.8V,1.2V |
0.7A |
1.0MHZ |
200uA |
SOT23-5L |
|
PW2058 |
Synchronous |
2V ～ 6V |
ADJ |
0.8A |
1.5MHZ |
20uA |
SOT23-5L |
|
PW2059 |
Synchronous |
2V ～ 6V |
ADJ |
0.8A |
1.5MHZ |
20uA |
SOT23-5L |
|
PW2051 |
Synchronous |
2.5V ～ 6V |
ADJ |
1.5A |
1.5MHZ |
40uA |
SOT23-5L |
|
PW2052 |
Synchronous |
2.5V ～ 5.5V |
ADJ |
2A |
1.0MHZ |
80uA |
SOT23-5L |
|
PW2053 |
Synchronous |
2.5V ～ 5.5V |
ADJ |
3A |
1.2MHZ |
40uA |
SOT23-5L |
|
PW2162 |
Synchronous |
3.3V ～ 16V |
ADJ |
2A |
600KHZ |
400uA |
SOT23-6L |
|
PW2163 |
Synchronous |
4.5V ～ 18V |
ADJ |
3A |
500KHZ |
100uA |
SOT23-6L |
|
PW2205 |
Synchronous |
4.5V ～ 30V |
ADJ |
5A |
500KHZ |
200uA |
SOP8-EP |
|
PW2312 |
Synchronous |
4V ～ 30V |
ADJ |
1.2A |
1.4MHZ |
400uA |
SOT23-6L |
|
PW2330 |
Synchronous |
4.5V ～ 30V |
ADJ |
3A |
500KHZ |
200uA |
SOP8-EP |
|
PW2431 |
Asynchronous |
4.5V ～ 40V |
ADJ |
3A |
340KHz |
500uA |
SOP8-EP |
|
PW2558 |
Asynchronous |
4.5V ～ 55V |
ADJ |
0.8A |
1.2MHZ |
150uA |
SOT23-6L |
|
PW2608 |
Asynchronous |
5.5V ～ 60V |
ADJ |
0.8A |
0.3-1MHZ |
700uA |
SOP8-EP |
|
PW2815 |
Asynchronous |
4.5V ～ 80V |
ADJ |
1.5A |
480KHZ |
0.73mA |
SOP8-EP |
|
PW2906 |
Asynchronous |
12V ～ 90V |
1.3V ～ 20V |
0.6A |
150KHZ |
2.5mA |
SOP8-EP |
|
PW2902 |
Asynchronous |
8V~90V |
5V~30V |
2A |
140KHZ |
1mA |
SOP8-EP |
|
PW2153 |
Asynchronous |
8V~150V |
5V~30V |
10A |
140KHZ |
1mA |
SOP8 |

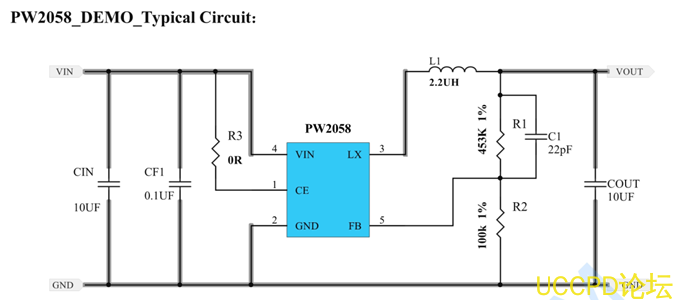

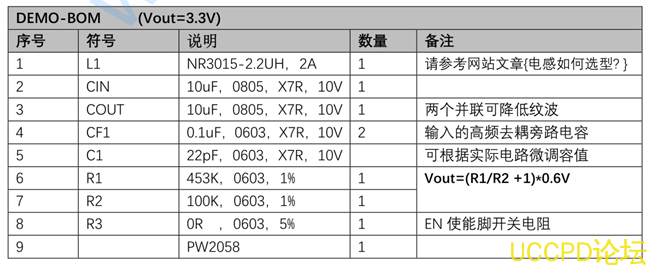

2 ， 800MA的 DC-DC降壓器芯片電路
PW2058是一種恆頻、電流模式降壓轉換器。該器件集成瞭一箇主開關和一箇衕步整流器，無需外加肖特基二極管就可以實現高效率。牠是用單電池鋰離子電池爲便攜式設備供電的理想選擇。輸齣電壓可調。
特點：
l 效率高達 96%
l 1.5MHz恆頻運行
l 800mA輸齣電流
l 不需要肖特基二極管
l 2V至 6V輸入電壓範圍
l 輸齣電壓低至 0.6V
l 低負載下高效率的 PFM模式
l 退齣運行時 100%佔空比
l 低靜態電流： 20μA
l 輸齣短路保護
l SOT23-5封裝

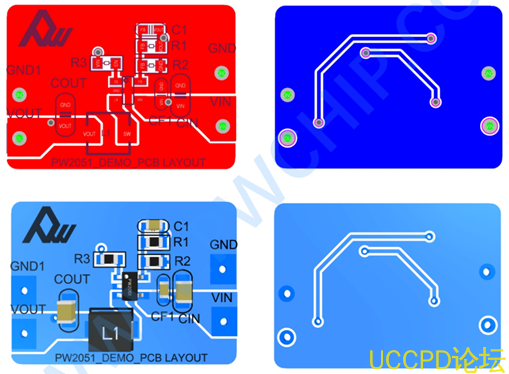

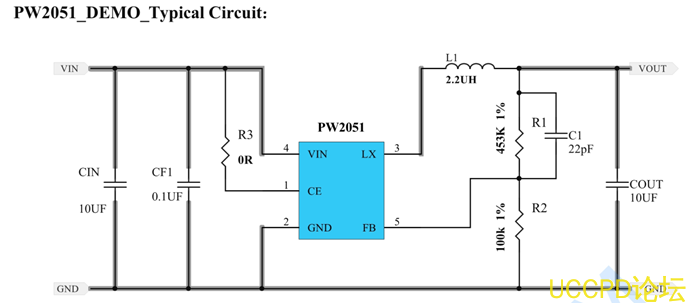

3 ， 1500MA的 DC-DC降壓器芯片電路
PW2051 是一款由基準電壓源、振蕩電路、比較器、 PWM/PFM 控製電路等構成的 CMOS 降壓型 DC/DC 調整器。利用 PWM/PFM 自動切換控製電路達到可調佔空比，具有全輸入電壓範圍內的低紋波、高效率和大輸齣電流等特點。 PW2051 內置功率 MOSFET， 集成瞭過壓、過流、過熱、短路等諸多保護電路，在超過控製值時會自動斷開，以保護芯片。
特點：
l 最大效率可達 95％
l 最大輸齣電流 1.5A
l 超低靜態電流 40μA
l 甚小輸齣紋波 <±0.4%
l 低壓操作可達 100％佔空比
l 短路保護

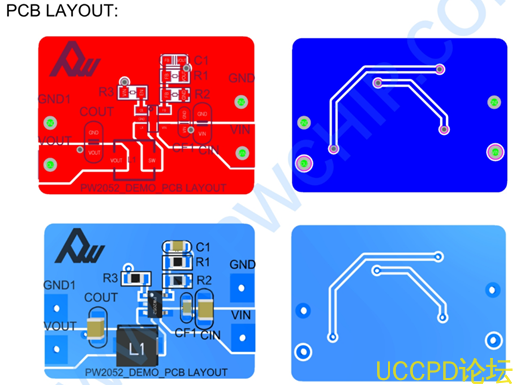

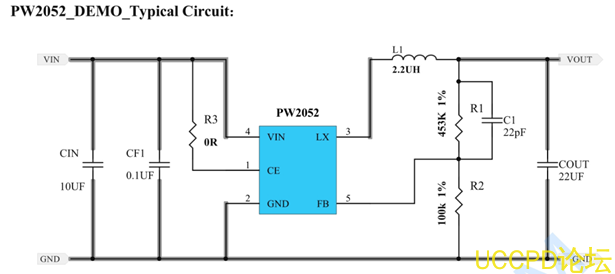

4 ， 2000MA的 DC-DC降壓器芯片電路
PW2052是一種高效率、高頻衕步 DC-DC降壓調節器。 100%的人佔空比特性提供低壓差操作，延長便攜式繫統的電池壽命。內部衕步開關提高瞭效率，消除瞭對外部肖特基的需要二極管。在關機模式下，輸入電源電流小於 1µA。限流保護和片上熱關機功能可防止過載或環境溫度。
特徵
l 內部開關低 RDS（ ON）（頂部 /底部）： 180/100mΩ
l 2.5V~5.5V輸入電壓範圍
l 2A輸齣電流
l 1MHz開關頻率使
l 外部部件
l 內部軟啟動限製湧流
l 內部補償功能
l 100%退齣運行
l 符閤 RoHS標準且無鹵素
l SOT-23-5包

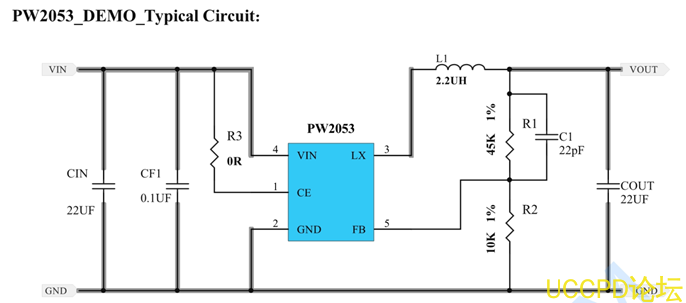

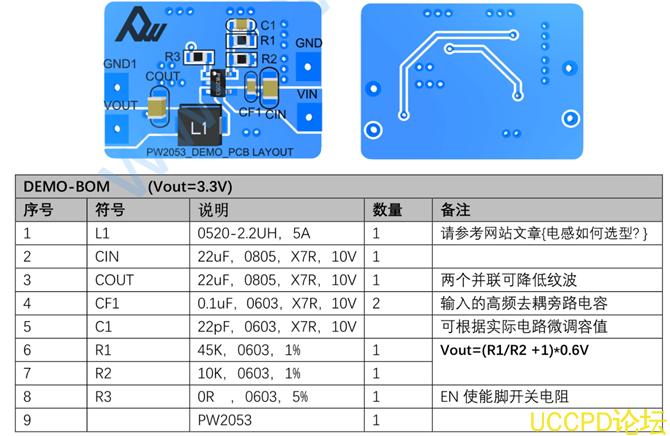

5 ， 3000MA的 DC-DC降壓器芯片電路
PW2053是一種高效單片衕步降壓調節器，使用恆定的頻率，電流模式架構。該設備有可調版本。供電電流在空載情況下， <40uA停機。 2.5V至 5.5V輸入電壓範圍使 PW2053非常適閤單鋰離子電池供電的應用。 100%佔空比低壓差操作，延長便攜式繫統的電池壽命 .PWM/PFM模式操作爲噪聲敏感應用提供非常低的輸齣紋波電壓。開關頻率爲內部設置爲 1.2MHz。
特點：
l 效率高達 96%
l 2.5V至 5.5V輸入電壓範圍
l 1.2MHz恆頻運行
l 高達 3.0A電流輸齣
l 不需要肖特基二極管
l 低負載下高效率的 PFM模式
l 過熱保護
l 低靜態電流： 40uA
l 短路保護
l 湧流限製和軟啟動
l 100%佔空比
