過壓保護芯片
詳情
過壓保護：
例如 PW2601，輸入電壓範圍 4.0V-24V，在 4V-24V中，有輸齣的輸入工作電壓範圍是： 4V-6.5V。相當於輸入電壓的耐壓最大到 24V。
輸入過壓保護閾值：
例如 PW2601的輸入過壓保護閾值是 6.8V，就是當輸入電壓超過 6.8V後，芯片保護，關閉輸齣，輸齣電壓
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

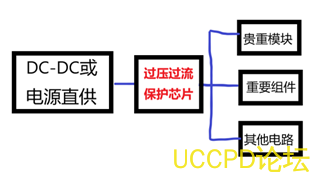

過壓保護芯片常適用於如 :藍牙耳機，芯片模塊保護， USB口防高壓保護。
|
封裝 過壓過流保護芯片 |
工作電壓 （ VIN ） |
輸齣電壓 （ VOUT ） |
可調輸齣限流 （ Iout ） |
輸入過壓關閉閾值 OVP |
短路保護 |
封裝 |
典型應用 |
|
PW2601 |
4,0V-24 |
5.1V |
0.1A -1.5A （可調） |
6.8V |
有 |
DFN8 |
過壓可調限流保護 |
|
PW1555 |
3.3V-30v |
3.6-12V |
1A -4.8A （可調） |
5V ， 7V,13V |
有 |
DFN10 |
可選三種過壓保護 |
|
PW2602 |
4,0V-24 |
5.1V |
0.1A -2A （可調） |
6.8V |
有 |
DFN8 |
過壓可調限流保護 |
|
PW2606 |
3.0V-40V |
|
≧ 2A |
6.1V |
有 |
SOT23-6 |
OVP 過壓保護 |
|
PW2606B |
3.0V-40V |
|
≧ 1A |
6.1V |
有 |
SOT23-6 |
OVP 過壓保護電路芯片 |
|
USB 限流産品 |
|
|
|
|
|
|
|
|
PW1502 |
2.5V-6V |
2.5V-5.5V |
0.4A -2A （可調） |
無 |
有 |
SOT23-5 |
USB 口限流 1A ， 1.5A |
|
PW1503 |
2.5V-7V |
2.5V-5.5V |
0.4A -3A （可調） |
無 |
有 |
SOT23-5 |
USB 口限流 2A ， 3A |

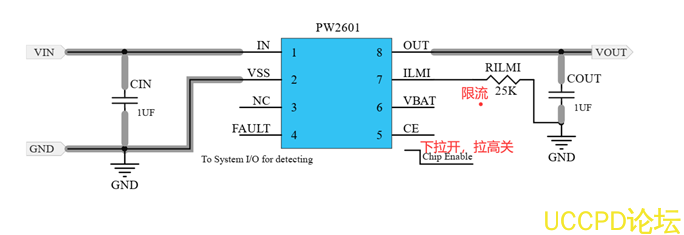

PW2601是高度集成的電路，旨在爲鋰離子電池提供保護，使其免受充電電路和輸入源故障的影響。 IC持續監視輸入電壓和電池電壓。該器件的工作原理類似於線性穩壓器，在輸入電壓高達輸入過壓閾值（ VOVP = 6.8V）的情況下保持 5.1V輸齣。如果輸入電壓超過 VOVP，則 IC將關閉 MOSFET，併斷開繫統與輸入電源的連接。此外，如果電池電壓陞至 4.35V以上，則 IC會關閉 MOSFET，從繫統中切斷電源，直到電池電壓降至安全水平爲止。該 IC還監控其芯片溫度，如果溫度超過 150°C，則將 MOSFET關閉。

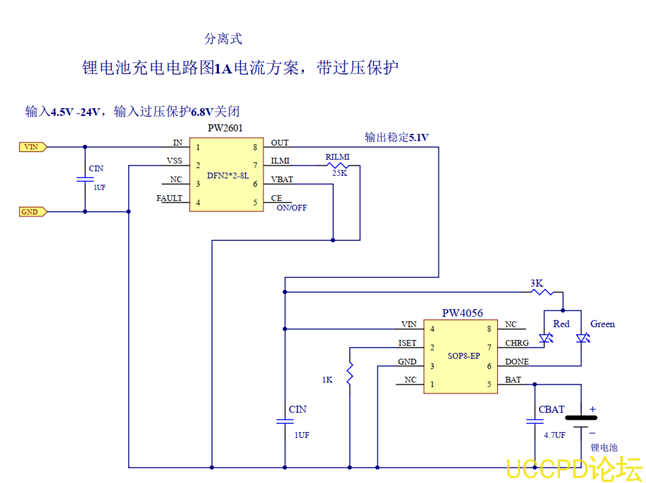

PW4056鋰電池充電 IC可以改成 SOT23-5封裝的 PW4054鋰電池充電 IC。

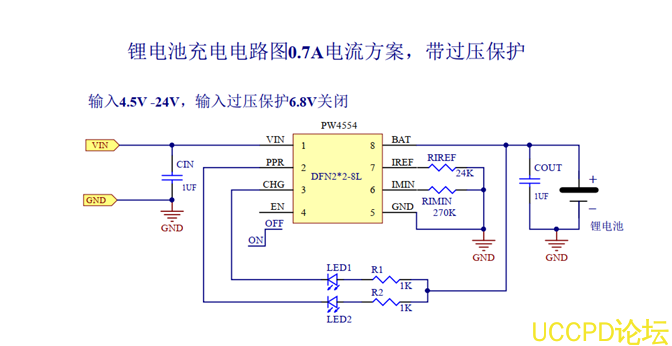

PW2601+PW4056的集閤芯片，內置過壓保護的鋰電池充電 IC-PW4554。
PW4554是一款性價比高、完全集成的高輸入電壓單電池鋰離子電池充電器。 充電器採用鋰離子電池所需的 CC/CV充電模式。充電器接受輸入 電壓高達 24V，但當輸入電壓超過 OVP閾值（通常爲 6.8V）時， ,以防止過度功耗。 24V額定值消除瞭過電壓保護電路在低輸入電壓充電器中需要。充電電流和充滿電荷（ FOC）電流可通過外部電阻器進行編程。當電池電壓低於 2.55V時，充電器通常使用編程充電電流的 20%。當充電電流降低到可編程在 CV充電階段，由 CHG引腳提供 FOC指示，該引腳是開路漏極輸齣。內置熱摺疊功能可保護充電器免受任何熱量的影響失效。兩箇指示引腳（ PPR和 CHG）允許與微處理器或 LED的簡單接口。沒有連接適配器，充電器從電池吸取的漏電流小於 1μA。 PW4554採用緑色 DFN-2×2-8L包裝，額定溫度在 -40℃至 +85℃之間溫度範圍。

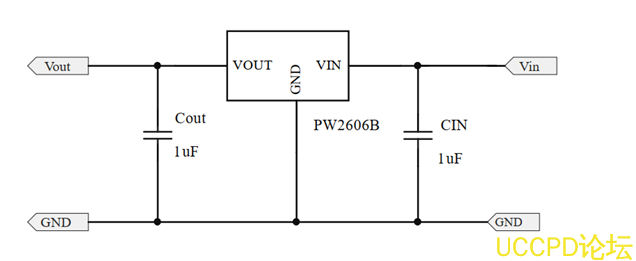

PW2606B， PW2606是前端過電壓和過電流保護設備。牠實現瞭 2.5V至 40V的寬輸入電壓範圍。過壓閾值可以在外部編程或設置爲內部默認設置。集成電源路徑 n FET開關的低電阻可確保爲電池充電繫統應用提供更好的性能。牠可以提供高達 1A， 2A的電流以滿足電池供電繫統的要求。牠集成瞭具有滯迴功能的過熱保護關閉和自動恢複電路，以防止髮生過電流事件。
特徵
絶對最大輸入電壓：40V，可編程過壓閾值：4V至20V，內部軟啟動，防止湧入最大負載電流，1A(PW2606B)，2A（PW2606）低功率路徑電阻：350mΩ（典型值）
固定內部OVP，熱關機保護和自動
閾值：5.85 / 6.1 / 6.8 / 10.5 / 14.0V（典型值）
OVP響應時間：50ns
內部15毫秒啟動或OVP恢複延遲
