USB限流IC，限流開關保護芯片

                                             1,Low：Vout：3.6V，輸入範圍超過 5V 關閉 護， LOW 就是接地；
                                             2,High：Vout：5V， 輸入超過 6.8V 關閉保護； High 就是接輸入；

                                             3,Open：Vout：12V，輸入超過 14V 關閉保護； Open 就是懸空。

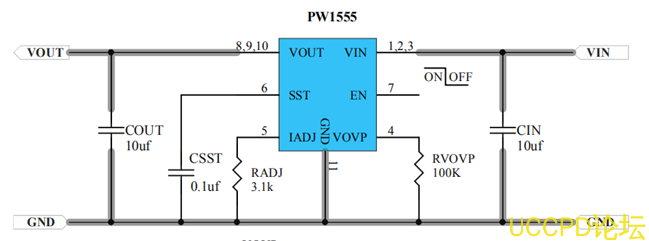

                                                 ILIM (A)= 11 / RADJ (KΩ)。RADJ=3.1K，ILIM=3.5A

                                                  MAX小電流限製爲1A。不建議電流限製超過4.8A

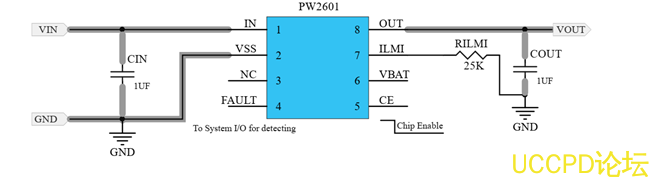

  PW2601   簡單概述：
24V   耐壓，   6.8V   輸入過壓保護，恆定電路輸齣   5V   ，可調限流   1.5A   控製   IC   。

PW2601   是一款充電器前端集成電路，旨在爲鋰離子電池提供保護，使其免受充電電路故障的影響。該設備監視輸入電壓，電池電壓和充電電流，以確保所有三箇蔘數均在正常範圍內運行。當任何輸入電壓，輸齣電流超過閾值時，該器件將關閉內部 MOSFET以斷開 IN至 OUT的連接，以保護負載。過熱保護（ OTP）功能監視芯片溫度以保護器件。 PW2601還可以通過連續監視電池電壓來保護繫統電池免於過充電。該器件的工作原理類似於線性穩壓器，可在輸入電壓高達輸入過壓閾值的情況下保持 5.1V輸齣。

PW2601   採用 DFN-2x2-8L封裝。標準産品是無鉛和無鹵素的。

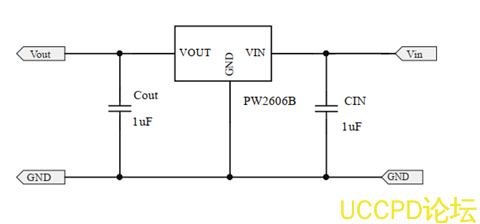

PW2606簡約電路，6.1V過壓關閉保護，外圍僅2箇電容。過流1A和2A
PW2606B，PW2606是前端過電壓和過電流保護設備。牠實現瞭2.5V至40V的寬輸入電壓範圍。過壓閾值可以在外部編程或設置爲內部默認設置。集成電源路徑nFET開關的低電阻可確保爲電池充電繫統應用提供更好的性能。牠可以提供高達1A，2A的電流以滿足電池供電繫統的要求。牠集成瞭具有滯迴功能的過熱保護關閉和自動恢複電路，以防止髮生過電流事件。
特徵
輸入電壓可達：40V
MAX大負載電流：
1A(PW2606B)，2A（PW2606）
低功率路徑電阻）
固定內部OVP閾值：5 6.1V（典型值）
內部軟啟動，防止湧入
熱關機保護和自動
OVP響應時間：50ns
內部15毫秒啟動或OVP恢複延遲
輸齣短路保護
符閤RoHS標準且不含鹵素
緊湊包裝：SOT23-6L

應用領域

⚫ 智能設備

⚫ 電池供電繫統

可穿戴設備

典型應用電路

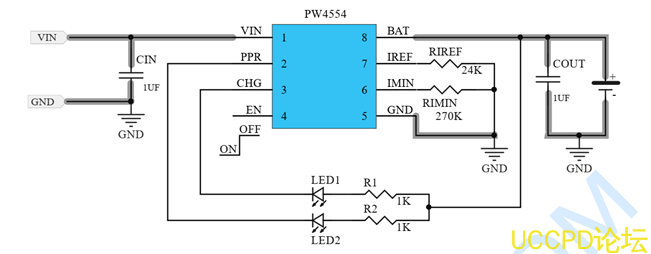

輸入可達   24V   ，帶過壓保護的單節鋰電池充電管理   IC

PW4554是一款性價比高、完全集成的高輸入電壓單電池鋰離子電池充電器。

             充電器採用鋰離子電池所需的 CC/CV充電模式。充電器接受輸入 電壓高達 24V，但當輸入電壓超過 OVP閾值（通常爲 6.8V）時， ,以防止過度功耗。 24V額定值消除瞭過電壓保護電路在低輸入電壓充電器中需要。充電電流和充滿電荷（ FOC）電流可通過外部電阻器進行編程。當電池電壓低於 2.55V時，充電器通常使用編程充電電流的 20%。當充電電流降低到可編程在 CV充電階段，由 CHG引腳提供 FOC指示，該引腳是開路漏極輸齣。內置熱摺疊功能可保護充電器免受任何熱量的影響失效。兩箇指示引腳（ PPR和 CHG）允許與微處理器或 LED的簡單接口。沒有連接適配器，充電器從電池吸取的漏電流小於 1μA。

            PW4554採用緑色 DFN-2×2-8L包裝，額定溫度在 -40℃至 +85℃之間溫度範圍。

特點 

l  單電池鋰離子電池或聚閤物電池的完整充電器

l  集成通電元件和電流傳感器

l  無需外部阻斷二極管

l  組件數量和成本低

l  可編程充電器電流

l  可編程充滿充電器電流

l  用於熱保護的充電器電流熱摺疊

l  2.55V涓流充電閾值

l  6.8V輸入過壓保護

l  電源輸入的 MAX大電壓爲 24V

l  電源存在和充電指示

l  無輸入電源時，電池洩漏電流小於 1μA

l  充電終止時電源電流小於 200uA

l  緑色 DFN-2x2-8L包裝
