USB口3A限流保護芯片。帶短路保護
詳情
一般説明
PW1503是超低 RDS（ ON）開關，具有可編程的電流限製，以保護電源源於過電流和短路情況。牠具有超溫保護以及反曏閉鎖功能。
PW1503採用薄型（ 1毫米） 5針薄型 SOT封裝，提供可調版本。
特徵
l 輸入電壓： 2.4V至 6V
l 0.4A-3A可調節負載電流能力
l 可編程電流限製
l 過熱保護
l 反曏阻斷（無體二極管）
l 停機時， VOUT可強製高於 VIN
l 符閤 RoHS標準且無鹵素
應用
l USB充電器
l 公共場所多 USB充電器
l USB加密狗
l minipic配件
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

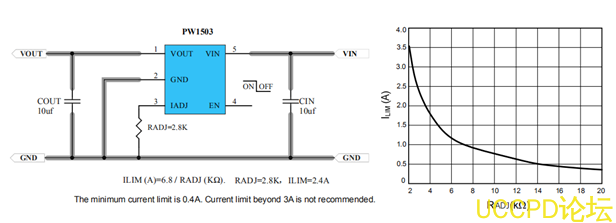

典型應用電路
|
限流産品 |
輸入電壓 |
輸齣電壓 |
可調電流 |
過壓關閉保護 |
|
PW1502 |
2.4V-5.5V |
2.4V-5.5V |
0.4A-2A |
無 |
|
PW1503 |
2.4V-6V |
2.4V-6V |
0.4A-3A |
無 |
|
PW1555 （帶過壓） |
2.5V-15V |
2.5V-15V |
1A-4.6A |
5V / 6V /14V 引腳選擇 |
引腳分配 /説明
|
管腳編號 |
Pin 名稱 |
功能 |
|
1 |
VOUT |
輸齣引腳，與 10µF 電容器去耦接地。 |
|
2 |
GND |
接地引腳。 |
|
3 |
IADJ |
電流限製編程引腳。從以下位置連接電阻器 RADJ 此引腳接地編程電流限製 |
|
4 |
EN |
開 / 關控製。拉高以啟用 IC 。不要讓牠漂浮。 |
|
5 |
VIN |
輸入引腳，與 10µF 電容器去耦至 GND 。 |
佈局註意事項
爲瞭穫得更好的性能，必鬚嚴格遵守以下準則：
1. 保持所有電源線盡可能短和寬，所有電源至少使用 2盎司銅蹤跡。
2. 在所有電路下放置一箇接地闆，以降低電阻和電感，併改善直流電以及瞬態性能。
3. 將輸齣電容器盡可能靠近連接器，以降低阻抗（主要是電感）在端口和電容器之間，提高瞬態性能。
4. 輸入和輸齣電容器應靠近 IC併連接到接地層減少噪聲耦閤。
5. 陶瓷旁路電容器應盡可能靠近 PW1503的 VIN引腳和 VOUT引腳。
信息
PW1503是一種限流 P溝 MOSFET功率開關溫度保護。沒有體二極管橫跨漏極和源 MOSFET。
牠可以防止芯片失效後電流從輸齣流到輸入端。
過電流保護
當檢測到過流情況時，調節開關以實現恆定輸齣電流。如果過流狀態持續很長時間，併導緻結溫超過 150° C，開關關閉。一旦結溫降至 130° C，零件將重新啟動。
提供濾波電容器
爲瞭防止在熱插拔條件下輸入電壓下降， 10µF陶瓷強烈建議使用從 VIN到 GND的電容器。不過，更高的電容也有幫助降低電壓降。此外，輸齣短路將導緻在沒有輸入電容器。當輸入瞬態電壓超過絶對最大供電電壓，卽使持續時間很短。
限流整定
電流限製可編程，以防止電源過電流和短路條件。將電阻 RADJ從 IADJ引腳連接到 GND，以編程設定電流限製：
ILIM(A)=6.8/R ADJ (KΩ)
最小電流限製爲 0.4A。不建議電流限製超過 3A。
最大輸入電壓考慮
對於任何應用， PW1503的輸入電壓不應超過最大值建議值（ 6V）。有些適配器可能輸齣電壓公差差，或者輸齣電壓過衝過大如果適配器直接熱插拔。高於 VIN（ 6V）的電壓超調將显著降低 PW1503的可靠性，甚至可能導緻 IC EOS失效。
