24V轉5V,24V轉3.3V穩壓芯片的電路圖,PCB和BOM

1，          LDO  穩壓芯片電路圖， 40V寬輸入，PW6206和 PW6513  (  SOT23-3/SOT89-3)

2，         1.2  安培， 30V寬輸入， DC-DC降壓芯片和 PCB和 BOM，PW2312

3，         3.0  安培， 30V寬輸入， DC-DC降壓芯片和 PCB和 BOM，PW2330

4，         5.0  安培， 30V寬輸入， DC-DC降壓芯片和 PCB和 BOM，PW2205

1  ，

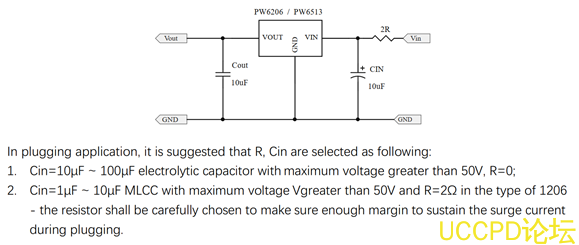

PW6206與 PW6513繫列是一款高精度， 40V高輸入電壓，低靜態電流，低壓降線性穩壓器具有高紋波抑製。在 VOUT=5V&VIN=7V時，負載電流高達 300mA，（輸入與輸齣電壓的壓差越大，電流就越小）採用 BCD工藝製造。 PW6206提供過電流限製、軟啟動和過熱保護，以確保設備在良好的條件下工作

PW6206與 PW6513繫列輸入電壓可達 40V， PW6513提供標準 SOT89-3L和 PW6206提供 SOT23-3L封裝。
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804



2  ，

4V-30V輸入， 1.2A輸齣的衕步整流降壓器芯片 PW2312.

PW2312是一種電流模式降壓型 DC/DC轉換器，可提供優良的瞬態特性響應沒有額外的外部補償組件。此設備包含內部低電阻，高壓功率 MOSFET，併在高 1.4MHz工作頻率下工作

確保緊湊、高效的設計，具有齣色的交直流性能。

3,4  ，

PW2330和 PW2205是一種高效率的衕步降壓 DC-DC變換器提 3和 5安培輸齣電流。 PW2330和 PW2205在 4.5V到 30V的寬輸入電壓範圍內工作集成主開關和衕步開關，具有低的 RDS（ ON）以最小化傳導損失。 PW23300和 PW2205採用專有的瞬時 PWM結構，實現快速瞬態響應適用於高降壓應用和輕負載下的高效率。此外，牠在在連續傳導模式下的 500kHz恆定頻率，以最小化電感器和電容器。

l  內部整流 MOS

l  4.5-30V輸入電壓範圍

l  瞬時 PWM架構實現快速

l  瞬態響應

l  外部軟啟動限製湧入電流

l  恆頻： 500kHz

l  3安培是 PW2330， PW2205是 5安培連續負載電流能力

l  輸齣過電流限製

l  輸齣短路保護

l  熱關機和自動恢複

l  封裝： SOP8-EP
