1V陞壓到3V的芯片，1V陞壓3.3V電路圖

1V陞壓到 3V和 1V陞壓 3.3V的陞壓芯片？

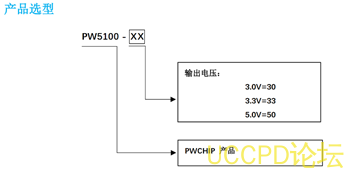

PW5100 是一款效率很大、低功耗、低紋波、高工作頻率的 PFM 衕步陞壓 DC/DC 變換器。輸齣電壓可選固定輸齣值，從 3.0V， 3.3V， 5.0V 的固定輸齣電壓 .

PW5100的效率可達： 95％，超低啟動電壓： 0.7V，具有寬輸入電壓範圍： 0.7V～ 5.0V，輸齣電壓可選： 3.0V， 3.3V,5.0V

代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

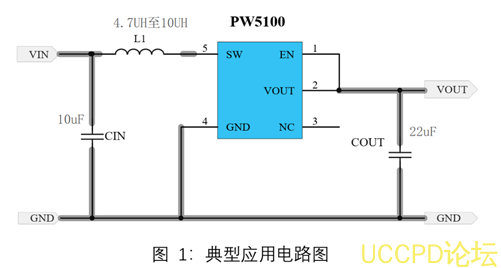

1V陞壓 3V和 1V陞壓到 3.3V的電路圖：

PW5100 僅需要三箇外圍元件，就可將低輸入電壓陞壓到所需的工作電壓。繫統的工作頻率高達 1.2MHz。

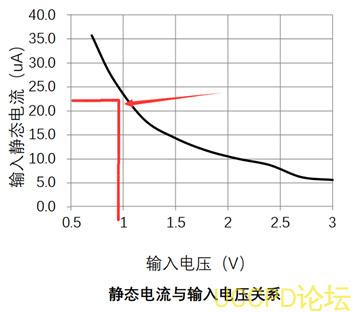

1V陞壓 3V和 1V陞壓到 3.3V的芯片功耗：



從芯片的輸入電源和輸入靜態電流的錶格可以看到， 1V時的靜態功耗是 20uA多，隨著輸入電壓變大，靜態功耗會變小。
